Z0* – Gasdichte Klappen

Erfassung der Endlagen AUF und/oder ZU, Ansteuerung pneumatischer Stellantriebe

Endschalter für gasdichte Absperrklappen, Magnetventile für gasdichte Absperrklappen mit pneumatischem Stellantrieb

  • Endschalter zur Erfassung der Endlagen von gasdichten Absperrklappen
  • Magnetventil zur Ansteuerung der NAK-P
  • Unterschiedliche Öffnungs- und Schließzeiten an Drosselventilen einstellbar (Minimum 2 Sekunden)

Anwendung

Anwendung

  • Endschalter zur Erfassung der Endlagen AUF und/oder ZU von gasdichten Absperrklappen
  • Einbindung der elektrischen Signale der Endschalter in die Systemsteuerung
  • Magnetventil zur elektrischen Ansteuerung von pneumatisch doppeltwirkenden Stellantrieben

Technische Information

Funktion, Technische Daten

  • Funktion
  • Technische Daten
Steuerung eines pneumatisch doppeltwirkenden Stellantriebes ohne Magnetventil
00133560_0
Druckluftanschluss (Betriebsdruck 6 bar)


00133560_0
00133564_0

Funktionsbeschreibung

Der Stellantrieb bewegt die Lamellen einer gasdichten Absperrklappe in die Stellung AUF oder ZU.

Die Ansteuerung erfolgt am einfachsten elektrisch, mit Hilfe von Magnetventilen.

An Drosselventilen sind unterschiedliche Öffnungs- und Schließzeiten einstellbar.


Doppeltwirkende Stellantriebe

Das Öffnen und Schließen der Absperrklappe erfolgt mit Druckluft. Der Stellantrieb hat dementsprechend zwei Schlauchanschlüsse. Ein Anschluss wird mit Druckluft beaufschlagt, der andere ist offen, damit die Luft aus der korrespondierenden Kammer des Stellantriebes entweichen kann. Für die andere Drehrichtung erfolgt die Beschaltung umgekehrt.

Endschalter

Kontaktausführung

1 Öffner, 1 Schließer, doppelt unterbrechend

Schaltleistung

15 AC, 6 A, 230 V AC

Lebensdauer

107 Schaltspiele

Anschlussverschraubung

PG13,5

Schutzklasse

II (Schutzisolierung)

Schutzgrad

IP 66

EG-Konformität

EMV nach 2004/108/EG, Niederspannung nach 2006/95/EG

Betriebstemperatur

−20 – 80 °C


Magnetventil 5413, 230 V

Versorgungsspannung

230 V AC ± 10 %, 50/60 Hz

Anschlussleistung

2 W

Druckbereich

6,0 bar

Durchfluss Q Nn

900 l/min

Druckluft

neutrale Medien, wie geölte oder undgeölte Druckluft

Luftanschluss

G 1/4"

Gerätesteckdose

Typ 2508, nach DIN 43650, Form A

Schutzgrad

(mit Gerätesteckdose) IP 65

EG-Konformität

EMV nach 2004/108/EG

Gewicht

0,4 kg


Varianten

  • Varianten

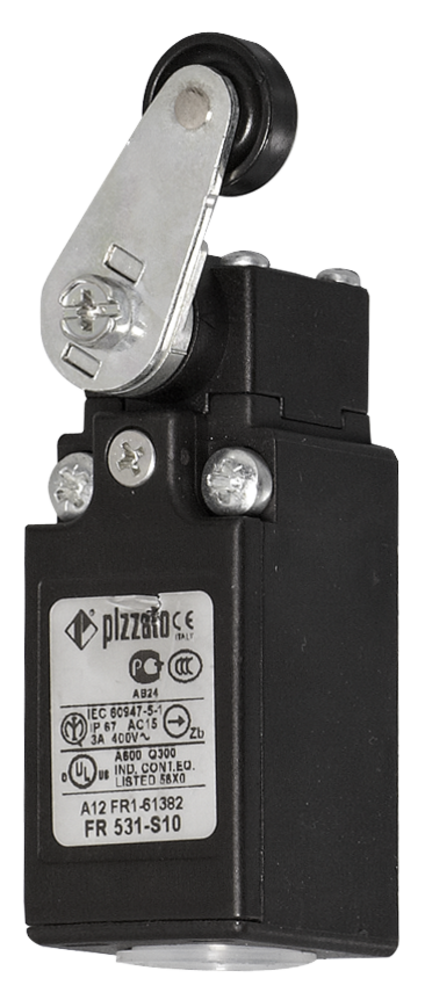

Endschalter
00133098_0


00133098_0
00133102_0

Die Anbauteile werden mit dem Bestellschlüssel der gasdichten Absperrklappe definiert.

Endschalter

Anwendung

  • Endschalter
  • Potentialfreie Kontakte zur Signalisierung oder Aktivierung von Schaltfunktionen

Magnetventil

Anwendung

  • Magnetventil Typ 5413, 230 V, mit Gerätesteckdose

Bauteile und Eigenschaften

  • Versorgungsspannung 230 V DC ± 10 %
  • Ansteuerung: Versorgungsspannung Ein-Aus
  • Gerätesteckdose

Anbauteile für gasdichte Absperrklappen NAK-H, NAK-E, NAK-E1

Bestellschlüsseldetail Endschalter

Z01

1, Klappenstellung ZU

Z02

1, Klappenstellung AUF

Z03

2, Klappenstellung AUF und ZU


Anbauteile für gasdichte Absperrklappen NAK-P

Bestellschlüsseldetail Magnetventil Endschalter

Z04

1

–

Z05

1

1, Klappenstellung ZU

Z06

1

1, Klappenstellung AUF

Z07

1

2, Klappenstellung AUF und ZU


Elektrische Verdrahtung

  • Elektrische Verdrahtung
Klemmenbelegung
00106835_0..
13, 14: Schließer
21, 22: Öffner


00106835_0..
00106823_0.

Downloads

Produktinfos

  • Produktdatenblatt Anbauteile für gasdichte Absperrklappen

    Produktdatenblatt 900 KB pdf
