DID-F

Verstellbare Luftleitelemente

4 verschiedene Befestigungsmöglichkeiten

3 verschiedene Varianten für den Wasseranschluss

Online erhältlich - jetzt konfigurieren

DID-F

Kompakter, zweiseitig ausströmender Deckeninduktionsdurchlass, einfach kombinierbar mit weiteren Systemen zur Raumtemperierung, beispielsweise Betonkern- bzw. Bauteilaktivierung

Deckeninduktionsdurchlass geeignet zur freihängenden Montage bzw. Einbau ohne abgehängte Zwischendecke

Kostengünstige Lösung bei Sanierungen und geringer Deckenhöhe
Kompaktes Lüftungssystem zur Raumtemperierung bei offener Deckenkonstruktion
Flexibel einsetzbar – Montage direkt unter der Decke oder freihängend im Raum
Kurze Leitungswege aufgrund der stirnseitigen Anschlüsse bei Medienversorgung von der Flurseite
Individuelle, manuell verstellbare Luftführung mit optional verfügbaren Luftleitelementen
Geringe Bauhöhe durch horizontalen Wärmeübertrager und gleichzeitig hohe thermische Lastabfuhr über das Medium Wasser

Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

Deckeninduktionsdurchlässe geeignet zur direkten Montage unter der Rohdecke oder freihängend im Raum
Eine Zwischendecke wird nicht benötigt, somit können diese Geräte ideal mit einer Bauteilaktivierung kombiniert werden
Für eine Installationshöhe bis vorzugsweise 4 m, die Raumhöhe kann größer sein
Heizen mit dem DID-F ist nur möglich, wenn die Geräte direkt unter der Rohdecke montiert werden und die Installationshöhe ≤ 4 m beträgt
Ausströmrichtung kann über verstellbare Luftleitelemente nachträglich manuell angepasst werden
Vorzugsweise mit einem 2-Leiter-Wärmeübertrager zum Kühlen, bei direkter Montage unter der Rohdecke auch 4-Leiter-Wärmeübertrager zum Kühlen und Heizen möglich
Komfortable Raumtemperierung bei kleinem konditioniertem Primärluftvolumenstrom
Energetische Vorteile von Wasser als Medium zum Heizen und Kühlen werden genutzt

Besondere Merkmale

Die optional verfügbare Kanalverkleidung ermöglicht eine zentrale Installation des Deckeninduktionsdurchlasses auch bei größeren Raumtiefen, indem die erforderlichen Versorgungsleitungen für die Medien Luft und Wasser in gleicher Optik verkleidet werden
Manuell verstellbare Luftleitelemente zur Strahllenkung ermöglichen eine Reduzierung der vh1- und vl-Geschwindigkeiten im Aufenthaltsbereich
Horizontaler Wärmeübertrager als 2-Leiter-System und bei direkter Montage unter der Decke und einer maximalen Einbauhöhe von 4 m auch als 4-Leiter-System zum Heizen und Kühlen möglich
Innenliegendes Düsenblech mit gestanzten, nicht brennbaren Düsen
Wasseranschluss stirnseitig, CU-Rohr Ø12 mm, glattes Rohrende, Außengewinde G½" flachdichtend oder Überwurf G½" flachdichtend

Nenngrößen

1200, 1500, 1800, 2100, 2400, 2700, 3000 mm

Beschreibung

Varianten

Wärmeübertrager

2: Für 2-Leiter-Systeme
4: Für 4-Leiter-Systeme

Düsenvarianten

HE: kleine Öffnung
S1: mittelgroße Öffnung
S2: große Öffnung
HP: übergroße Öffnung

Anbauteile

Wasseranschlüsse

Keine Eintragung: glatte Rohrenden Ø12mm
A1: mit Außengewinde G½" flachdichtend
A2: mit Überwurf G½" flachdichtend

Luftleitelemente zur manuellen nachträglichen Verstellung der Zuluftströmung.

Zubehör

Kanalverkleidung zur Verkleidung der Versorgungsleitungen für die Medien Luft und Wasser, wenn der Deckeninduktionsdurchlass tiefer bzw. mittig im Raum eingebaut wird (Kanalverkleidung verfügt über die gleiche Kontur, wie der DID-F)
Heiz- und Kühlventile zum Regeln der Kühl- und ggf. Heizleistung

Ergänzende Produkte

Anschlussschläuche
Regelung bestehend aus Raumbediengerät inklusive Regler mit integriertem Raumtemperaturfühler, Ventilen und Ventilantrieben sowie den Rücklaufverschraubungen
Regelung X-AIRCONTROL mit der Option zur Aufschaltung auf die Gebäudeleittechnik (GLT)

Konstruktionsmerkmale

Luftanschluss passend für runde Luftleitungen nach EN1506 bzw. EN13180

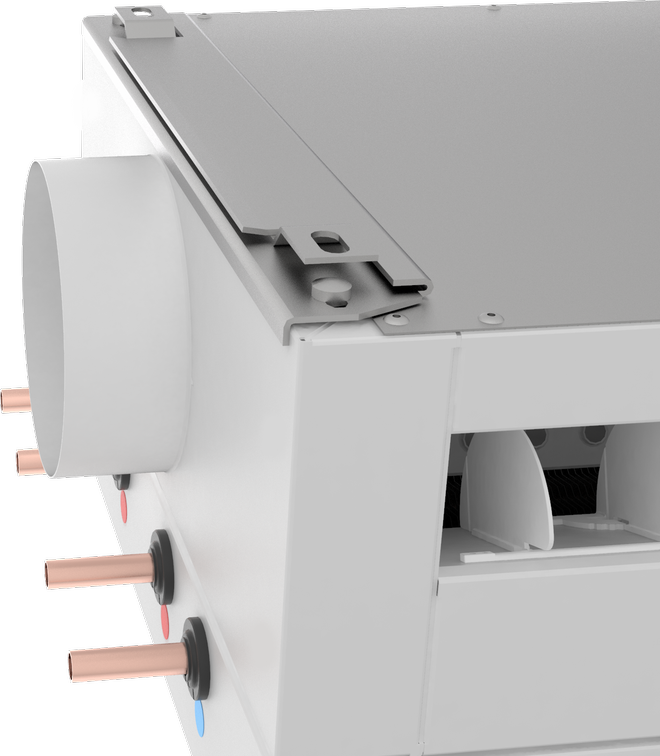

Verschiedene Befestigungssysteme zur Abhängung mit Haken, Seilen, Gewindestangen bzw. direkt unter der Rohdecke
4 Düsenvarianten zur bedarfsabhängigen Induktion
Induktionsgitter mit versetzter Rundlochung
Stirnseitige Medienanschlüsse

Materialien und Oberflächen

Gehäuse, Induktionsgitter, Anschlussstutzen, Befestigungswinkel und Kanalverkleidung aus verzinktem Stahlblech
Düsenblech aus Stahlblech
Wärmeübertrager aus Kupferrohren und Aluminiumlamellen
Sichtflächen pulverbeschichtet, reinweiß (RAL 9010) oder in einem anderen Farbton nach RAL Classic
Luftleitelemente aus Polypropylen, nach UL 94, flammwidrig (V0)

Normen und Richtlinien

Produkte sind unter der Nummer 09.12.432 nach Eurovent zertifiziert und auf den Eurovent-Internetseiten gelistet
Hygienekonformitätserklärung nach VDI 6022

Instandhaltung

Keine beweglichen Bauteile, daher wartungsarm
Wärmeübertrager kann bei Bedarf mit Industriestaubsaugern abgesaugt werden
Es gilt VDI 6022 Blatt 1 – Hygienische Anforderungen an raumlufttechnische Anlagen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Schematische Darstellung DID-F

① DID-F
② Gehäuse
③ Wärmeübertrager
④ Aufhängewinkel (optional)
⑤ Induktionsgitter
⑥ Wasseranschluss
⑦ Luftanschluss (Primärluft)
⑧ Luftleitelemente (optional)
⑨ Kanalverkleidung (optional)

Deckeninduktionsdurchlässe versorgen den Raum mit zentral aufbereiteter Primärluft (Außenluft) und decken mit Wärmeübertragern die Kühl- und/oder Heizlast ab. Die Primärluft strömt durch die Düsen (4 verschiedene Varianten) in die Mischkammer, wodurch Sekundärluft induziert wird. Die Sekundärluft strömt durch das Induktionsgitter und den horizontalen Wärmeübertrager, wo sie geheizt oder gekühlt wird. Beide Luftstrahlen vermischen sich und strömen als Zuluft über die seitlichen Luftdurchlassschlitze in den Raum. Der DID-F erfüllt diese Funktion ohne abgehängte Zwischendecke und kann entweder direkt unter der Rohdecke oder abgehängt im Raum montiert werden.

①	LN	Primärluft			②	Kühlen / 4-Leiter-System				Heizen / 4-Leiter-System
①	LN	qvPr [l/s]	qvPr [m³/h]	Δpt [Pa]	LWA [dB(A)]	Φges [W]	ΦWK [W]	t_w,r[°C]	ΔpW [kPa]	Φges = ΦWH [W]	t_w,r[°C]	ΔpW [kPa]
HE	1200	13.33	48	63	< 15	795	634	17.8	12.6	992	44.3	1.1
HE	1200	26.39	95	248	33	1281	963	18.8	12.6	1305	42.5	1.1
HE	1500	16.67	60	64	< 15	976	775	18.2	15.4	1210	43.1	1.3
HE	1500	32.78	118	247	34	1555	1160	19.3	15.4	1575	41	1.3
HE	1800	20.28	73	67	< 15	1163	919	18.6	18.2	1425	41.8	1.6
HE	1800	39.17	141	249	34	1817	1345	19.9	18.2	1828	39.5	1.6
HE	2100	23.61	85	67	< 15	1290	1005	19.5	15.2	1622	40.7	1.8
HE	2100	45.56	164	248	35	1988	1439	21	15.2	2066	38.2	1.8
HE	2400	27.22	98	69	< 15	1456	1128	19.9	17.2	1818	39.6	2.1
HE	2400	51.94	187	250	35	2213	1587	21.5	17.2	2291	36.9	2.1
HE	2700	30.56	110	69	< 15	1605	1237	20.3	19.2	1997	38.6	2.3
HE	2700	58.06	209	249	35	2422	1722	21.9	19.2	2499	35.7	2.3
HE	3000	33.89	122	69	15	1749	1341	20.6	21.2	2168	37.6	2.6
HE	3000	64.44	232	249	35	2628	1852	22.4	21.2	2699	34.5	2.6
S1	1200	21.67	78	66	< 15	982	721	18.1	12.6	1087	43.8	1.1
S1	1200	41.94	151	249	36	1536	1030	19	12.6	1385	42.1	1.1
S1	1500	27.78	100	70	16	1228	893	18.6	15.4	1336	42.3	1.3
S1	1500	52.5	189	250	37	1875	1243	19.6	15.4	1673	40.4	1.3
S1	1800	33.33	120	70	16	1446	1045	19	18.2	1560	41.1	1.6
S1	1800	62.78	226	249	37	2194	1438	20.1	18.2	1939	38.9	1.6
S1	2100	38.89	140	71	17	1605	1137	19.9	15.2	1773	39.8	1.8
S1	2100	73.06	263	250	38	2412	1532	21.3	15.2	2188	37.5	1.8
S1	2400	44.72	161	72	19	1807	1268	20.4	17.2	1980	38.4	2.1
S1	2400	83.06	299	250	39	2685	1684	21.8	17.2	2419	36.1	2.1
S1	2700	50.28	181	73	21	1994	1389	20.8	19.2	2172	37.5	2.3
S1	2700	92.78	334	249	40	2942	1824	22.3	19.2	2635	34.9	2.3
S1	3000	55.83	201	74	23	2175	1502	21.2	21.2	2354	36.5	2.6
S1	3000	102.5	369	249	41	3190	1955	22.7	21.2	2838	33.7	2.6
S2	1200	22.78	82	32	< 15	887	612	17.8	12.7	929	44.7	1.1
S2	1200	63.33	228	249	37	1865	1102	19.2	12.7	1398	42	1.1
S2	1500	28.89	104	33	< 15	1106	758	18.2	15.4	1143	43.4	1.3
S2	1500	79.17	285	247	< 38	2279	1325	19.8	15.4	1687	40.3	1.3
S2	1800	35	126	33	< 15	1319	897	18.6	18.2	1346	42.3	1.6
S2	1800	95.56	344	249	40	2686	1535	20.4	18.2	1960	38.8	1.6
S2	2100	40.83	147	34	< 15	1476	984	19.4	15.2	1535	41.2	1.8
S2	2100	111.39	401	250	41	2971	1629	21.6	15.2	2212	37.3	1.8
S2	2400	46.67	168	34	< 15	1660	1098	19.8	17.2	1716	40.2	2.1
S2	2400	127.22	458	250	42	3322	1789	22.2	17.2	2448	36	2.1
S2	2700	52.78	190	34	< 15	1847	1211	20.2	19.2	1894	39.1	2.3
S2	2700	142.5	513	250	43	3653	1936	22.7	19.2	2667	34.7	2.3
S2	3000	58.61	211	35	16	2021	1315	20.5	21.2	2059	38.2	2.6
S2	3000	157.5	567	250	45	3968	2071	23.1	21.2	2873	33.5	2.6
HP	1200	34.72	125	34	< 15	1119	700	18	12.6	1072	43.9	1.1
HP	1200	93.61	337	250	44	2278	1150	19.3	12.6	1520	41.3	1.1
HP	1500	43.89	158	35	17	1389	861	18.5	15.4	1311	42.5	1.3
HP	1500	117.5	423	250	45	2798	1382	20	15.4	1831	39.5	1.3
HP	1800	53.06	191	35	19	1652	1013	18.9	18.2	1537	41.2	1.6
HP	1800	141.11	508	250	47	3296	1596	20.6	18.2	2119	37.9	1.6
HP	2100	61.94	223	36	21	1850	1104	19.8	15.2	1747	40	1.8
HP	2100	163.61	589	250	48	3656	1685	21.8	15.2	2382	36.3	1.8
HP	2400	71.11	256	37	23	2089	1232	20.2	17.2	1951	38.8	2.1
HP	2400	183.06	659	243	50	4043	1838	22.3	17.2	2617	35	2.1
HP	2700	80	288	38	26	2314	1350	20.6	19.2	2141	37.7	2.3
HP	2700	188.61	679	209	50	4210	1937	22.7	19.2	2788	34	2.3
HP	3000	89.17	321	39	28	2539	1465	21	21.2	2325	36.7	2.6
HP	3000	189.17	681	174	50	4291	2012	22.9	21.2	2928	33.2	2.6

① Düsenvariante

② Schallleistungspegel

Bezugsgrößen

Parameter	Kühlen	Heizen
tR	26 °C	22 °C
tPr	16 °C	22 °C
tWV	16 °C	50 °C
qv,W (LN 900 – 1800 mm)	300 l/h	150 l/h
qv,W (LN 2100 – 3000 mm)	250 l/h	150 l/h

Zweiseitig ausströmende Deckeninduktionsdurchlässe Serie DID-F sind zur freihängenden bzw. direkten Montage unter der Rohdecke geeignet und bieten besten Komfort dank optimaler Ausströmwinkel und maximaler Induktion. Der aktive Deckeninduktionsdurchlass kann autark oder als ideale Ergänzung einer Bauteilaktivierung eingesetzt werden, da er positive Effekte auf die dem Raum zugeführte thermische Leistung hat. Eine abgehängte Zwischendecke ist für dieses Luft-Wasser-System nicht erforderlich und die maximale Installationshöhe sollte vorzugsweise 4 m nicht überschreiten. Zur Befestigung sind optional 3 verschiedene Montagesätze, aber 4 verschiedene Montagemöglichkeiten gegeben, die mit üblichen Befestigungsmaterialien montiert werden. Dadurch wird eine schnelle und einfache Montage in Abhängigkeit der baulichen Gegebenheiten ermöglicht. Die Auslegung der technischen Daten kann durch die Wahl einer von 4 möglichen Düsengrößen beeinflusst werden. Die Düsen werden in das Düsenblech gestanzt und sind nicht brennbar. Der Primärluftvolumenstrom kann aus hygienischen und energetischen Gründen gering sein. Damit lassen sich in Kombination mit dem horizontalen Wärmeübertrager große Heiz- und/oder Kühlleistungen abführen. Die stirnseitig positionierten Wasseranschlüsse sind wahlweise als glattes Rohrende, G½" Außengewinde flachdichtend oder G½" Überwurf erhältlich. Der Primärluftanschluss befindet sich auf derselben Anschlussseite wie die Wasseranschlüsse und ist in den Nenndurchmesser 125 mm 160 mm und 200 mm verfügbar. Dadurch wird ein direkter Geräteanschluss z. B. über die Flurseite ermöglicht, und eine aufwendige Leitungsführung im Raum wird vermieden. Runde Luftleitungen nach EN 1506 bzw. EN 13180 können direkt montiert werden. Durch die auslaufende Lochung im Induktionsgitter fügt sich der DID-F ideal in die Umgebung ein. Die optional verfügbaren Luftleitelemente ermöglichen jederzeit eine manuelle Beeinflussung der Luftführung.

Besondere Merkmale

Die optional verfügbare Kanalverkleidung ermöglicht eine zentrale Installation des Deckeninduktionsdurchlasses auch bei größeren Raumtiefen, indem die erforderlichen Versorgungsleitungen für die Medien Luft und Wasser in gleicher Optik verkleidet werden
Manuell verstellbare Luftleitelemente zur Strahllenkung ermöglichen eine Reduzierung der vh1- und vl-Geschwindigkeiten im Aufenthaltsbereich
Horizontaler Wärmeübertrager als 2-Leiter-System und bei direkter Montage unter der Decke und einer maximalen Einbauhöhe von 4 m auch als 4-Leiter-System zum Heizen und Kühlen möglich
Innenliegendes Düsenblech mit gestanzten, nicht brennbaren Düsen
Wasseranschluss stirnseitig, CU-Rohr Ø12 mm, glattes Rohrende, Außengewinde G½" flachdichtend oder Überwurf G½" flachdichtend

Materialien und Oberflächen

Gehäuse, Induktionsgitter, Anschlussstutzen, Befestigungswinkel und Kanalverkleidung aus verzinktem Stahlblech
Düsenblech aus Stahlblech
Wärmeübertrager aus Kupferrohren und Aluminiumlamellen
Sichtflächen pulverbeschichtet, reinweiß (RAL 9010) oder in einem anderen Farbton nach RAL Classic
Luftleitelemente aus Polypropylen, nach UL 94, flammwidrig (V0)

Technische Daten

Länge = Nennlänge: 1200, 1500, 1800, 2100, 2400, 2700 und 3000 mm
Höhe: 221, 256, 296 mm
Breite: 400 mm
Durchmesser Anschlussstutzen: 123, 158 und 198 mm
Kühlleistung bis 4290 W
Heizleistung bis 2920 W
Maximaler Betriebsdruck wasserseitig: 6 bar
Maximale Betriebstemperatur: 75 °C

DID-F

–

1200

123

1000

P1 – RAL …

1 Serie
DID-F Deckeninduktionsdurchlass

2 Wärmeübertrager
2 2-Leiter
4 4-Leiter

3 Düsenvariante
HE klein
S1 mittel
S2 groß
HP übergroß

4 Wasseranschlüsse
Keine Eintragung: glatte Rohrenden Ø12 mm
A1 mit Außengewinde G½", flachdichtend
A2 mit Überwurf G½", flachdichtend

5 Nennlängen [mm]
1200, 1500, 1800, 2100, 2400, 2700, 3000

6 Primärluftstutzen
123
158
198

7 Kanalverkleidung
Keine Eintragung: ohne
1000 Länge 200 – 2900 mm

8 Befestigungsvariante
Keine Eintragung: Montage durch Gewindesacklöcher M6
A Montagesatz für Montage direkt unterhalb der Decke
B Montagesatz für freihängende Montage mit Befestigungswinkeln
C Montagesatz für freihängende Montage mit Aufhängelaschen

9 Luftleitelemente
Keine Eintragung: ohne
LE mit Luftleitelementen

10 Oberfläche Sichtseite
Keine Eintragung: pulverbeschichtet RAL 9010, reinweiß
P1 pulverbeschichtet, RAL CLASSIC Farbton angeben

Bestellbeispiel: DID-F–2–S1/1500×123×

Wärmeübertrager	2-Leiter-System
Düsenvariante	mittelgroße Öffnung
Wasseranschlüsse	glatte Rohrenden Ø12 mm
Gerätelänge	1500 mm
Durchmesser Primärluftstutzen	123 mm
Kanalverkleidung	ohne
Befestigungsvariante	Gewindesacklöcher M6
Luftleitelemente	ohne
Oberfläche Sichtseite	pulverbeschichtet in RAL 9010 GE 50, reinweiß

Bestellbeispiel: DID-F–4–S2–A2/1800×198×1000/A/LE/P1-RAL9016

Wärmeübertrager	4-Leiter-System
Düsenvariante	große Öffnung
Wasseranschlüsse	mit Überwurf G½" flachdichtend
Gerätelänge	1800 mm
Durchmesser Primärluftstutzen	198 mm
Kanalverkleidung	mit Kanalverkleidung 1000 mm lang
Befestigungsvariante	Montagesatz zur direkten Montage unter der Decke
Luftleitelemente	mit Luftleitelementen
Oberfläche Sichtseite	pulverbeschichtet in RAL 9016 GE 70, verkehrsweiß

Hinweis: 4-Leiter-Wärmeübertrager sollten nur bei direkter Montage unter der Rohdecke und einer Installationshöhe von ≤ 4,0 m verwendet werden.

Varianten

DID-F mit Kanalanschluss

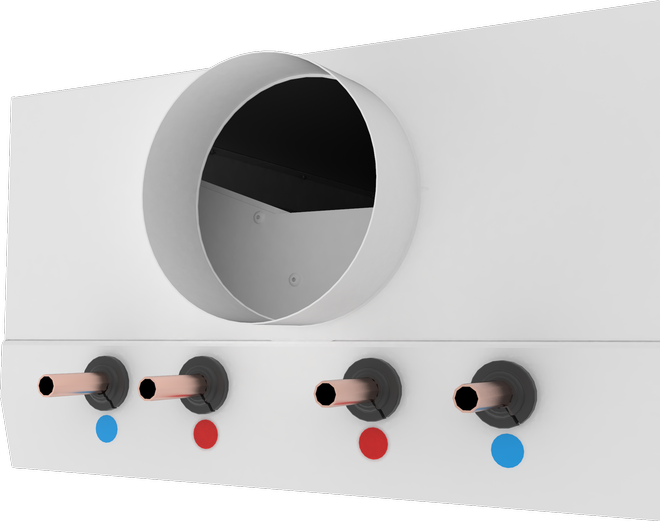

Wasseranschlüsse glatte Rohrenden Ø12 mm

Wasseranschlüsse A1 Außengewinde G½", flachdichtend

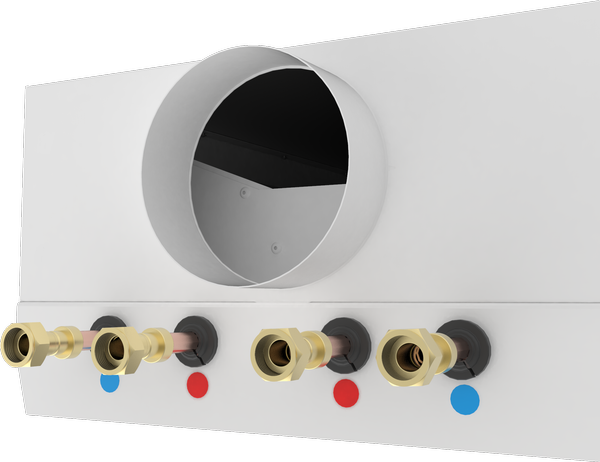

Wasseranschlüsse A2 Überwurf G½", flachdichtend

DID-F mit Kanalanschluss

Anwendung

Kanalverkleidung ermöglicht eine optisch ansprechende Abdeckung der bauseitigen Versorgungsleitungen, wenn der DID-F tiefer im Raum montiert wird
Kanalverkleidungen sind in den Längen 200 – 2900 mm bestellbar
Kanalverkleidung lässt sich optisch unauffällig in den Raum integrieren, weil sie eine vergleichbare Geometrie wie der DID-F hat

Materialien und Oberflächen

Kanalverkleidung aus verzinktem Stahlblech
Sichtflächen pulverbeschichtet, reinweiß (RAL 9010) oder in einem anderen Farbton nach RAL Classic

Wasseranschlüsse

Anwendung

Wasseranschlüsse bilden die Schnittstelle zwischen Induktionsdurchlass und bauseitigem Rohrnetz
Um die für das Projekt jeweils beste Form des Übergangs zu finden, gibt es wahlweise 3 verschiedene Wasseranschlüsse
Glattes CU-Rohr ø 12 mm – Anschluss ist insbesondere für einen direkten Anschluss an ein Kupferrohrnetz geeignet, dabei können alle üblichen Verbindungstechniken wie z. B. Löten, Pressen und Stecken eingesetzt werden
A1, flachdichtendes Außengewinde G1/2 " – Wasseranschluss ist insbesondere für die Verbindung mit Überwürfen geeignet, dadurch entsteht eine lösbare Verbindung
A2, flachdichtender Überwurf G1/2" – auch hier liegt eine lösbare Verbindung vor, die insbesondere für den direkten Anschluss von Regelventilen und Absperrorganen geeignet ist
Alle bauseitigen Verbindungen müssen nach erfolgter Installation abgedrückt und auf Dichtigkeit geprüft werden

Nenngrößen

1200, 1500, 1800, 2100, 2400, 2700, 3000 mm

Ergänzende Produkte

Anschlussschläuche Serie FS sind mit Verbindungen für alle Wasseranschlussvarianten verfügbar

Befestigungsvarianten

Anwendung

Deckeninduktionsdurchlässe der Serie DID-F, geeignet zur direkten Montage unter der Rohdecke oder freihängend im Raum
Eine Zwischendecke wird nicht benötigt, somit können diese Geräte ideal mit einer Bauteilaktivierung kombiniert werden
Für eine Installationshöhe bis vorzugsweise 4 m, die Raumhöhe kann größer sein
Ausströmrichtung kann über verstellbare Luftleitelemente nachträglich manuell angepasst werden
Vorzugsweise mit einem 2-Leiter-Wärmeübertrager zum Kühlen, bei direkter Montage unter der Rohdecke auch 4-Leiter-Wärmeübertrager zum Kühlen und Heizen möglich
Komfortable Raumtemperierung bei kleinem konditioniertem Primärluftvolumenstrom
Energetische Vorteile von Wasser als Medium zum Heizen und Kühlen werden genutzt

Luft-Wasser-Systeme bieten neben dem Standard auch vielfältige projektspezifische Lösungsansätze, wie z.B. die Kombination mit Licht oder vertikal positionierte Anschlussstutzen. Bei Bedarf entwickeln wir gerne die passende projektspezifische Variante für Ihr Projekt. Kontaktieren Sie hierzu einfach Ihren TROX Ansprechpartner.

DID-F

ØD	H	HS
123	221	147
158	256	164,5
198	296	184,5

K	200 – 2900 in mm-Schritten
L	1200, 1500, 1800, 2100, 2400, 2700, 3000 mm

Abmessungen – 1 Stutzen horizontal

LN	①	②	③
1200	HE	158	123 & 198
1500	HE	158	123 & 198
1800	HE	158	123 & 198
2100	HE	158	123 & 198
2400	HE	158	123 & 198
2700	HE	158	123 & 198
3000	HE	158	123 & 198
1200	S1	158	123 & 198
1500	S1	158	123 & 198
1800	S1	158	123 & 198
2100	S1	158	123 & 198
2400	S1	158	123 & 198
2700	S1	158	123 & 198
3000	S1	158	123 & 198
1200	S2	198	158
1500	S2	198	158
1800	S2	198	158
2100	S2	198	158
2400	S2	198	158
2700	S2	198	158
3000	S2	198	158
1200	HP	198	158
1500	HP	198	158
1800	HP	198	158
2100	HP	198	158
2400	HP	198	158
2700	HP	198	158
3000	HP	198	158

Downloads

Produktinfos

Produktdatenblatt Serie DID-F

DID-F_PD_2020_07_17_DE_de Produktdatenblatt 1000 KB pdf

Zertifikate

Eurovent Certita Certification Active and Passive Chilled Beams

Active-and-Passive-Chilled-Beams_CE_EUROVENT_09.12.432_2023_09_DE_en_fr Certificate 200 KB pdf
Nicht-CE-Herstellererklärung DID-F

DID-F_NotCE_2022_02_16_12_45_06_DE_de Herstellererklärung 990 KB pdf

Betriebsanleitungen

Montageanleitung DID-F

DID-F_IM_CD10085_V1_2024_10_DE_de Montageanleitung 980 KB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

Technisch notwendig

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

STATISTIK UND WEBSEITENANALYSE

Diese Cookies ermöglichen, Daten für Statistiken und Analysen zu erfassen, damit TROX die Leistung der besuchten Webseiten messen, technische Probleme erkennen und Ansatzpunkte für Optimierungen finden kann. Sie können von uns oder von Drittanbietern gesetzt werden, deren Dienste wir auf unseren Seiten verwenden. Benutzer helfen dabei beispielsweise auch zu erkennen, welche Seiten am häufigsten oder nur selten genutzt werden oder wie zwischen den Webseiten navigiert wird. Alle Informationen, die von Drittanbietern verwendet werden, sind aggregiert und anonymisiert

DID-F

Kompakter, zweiseitig ausströmender Deckeninduktionsdurchlass, einfach kombinierbar mit weiteren Systemen zur Raumtemperierung, beispielsweise Betonkern- bzw. Bauteilaktivierung

Allgemeine Informationen

Beschreibung

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Varianten

Downloads

Produktinfos

Produktdatenblatt Serie DID-F

Zertifikate

Eurovent Certita Certification Active and Passive Chilled Beams

Nicht-CE-Herstellererklärung DID-F

Betriebsanleitungen

Montageanleitung DID-F

Technisch notwendig

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
