X-CUBE ROOMAIR-B-ZAB/SEK

FSL-B-ZAB/SEK

Kreuzstrom-Wärmerückgewinner

{249}

Energielabel

Geprüft nach VDI 6022

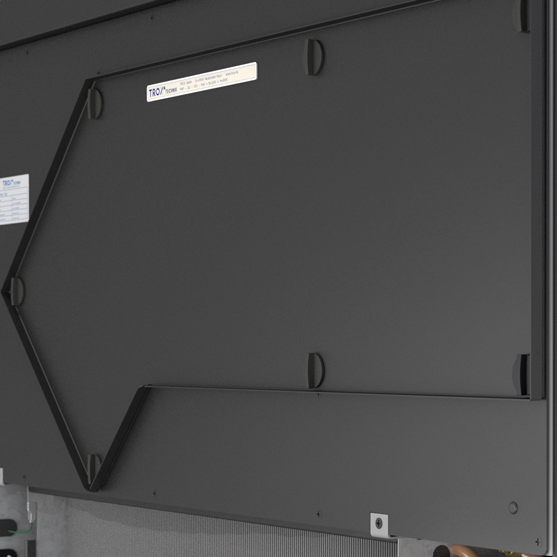

Revisionsdeckel für Filter G3/F7 und WRG

Revisionsdeckel Filter und Wärmerückgewinner

Wasseranschluss

X-CUBE ROOMAIR-B-ZAB/SEK

Zu- und Abluftgerät mit Umschaltmöglichkeit auf Sekundärluftbetrieb, inklusive Wärmerückgewinner und Wärmeübertrager zum Einbau vor der Brüstung

Anschlussfertiges dezentrales Lüftungsgerät zur komfortablen Raumtemperierung sowie Be- und Entlüftung von Räumen

Akustisch optimierte EC-Ventilatoren mit niedriger spezifischer Ventilatorleistung, nach DIN EN 16798-3 SFP = 0
Kreuzstrom-Wärmerückgewinner (Rückwärmzahl 60 %)
Hocheffizienter Wärmeübertrager zum Heizen und Kühlen als 2- oder 4-Leiter-System
Anschluss des Wärmeübertragers raumseitig rechts
Kondensatwanne mit Kondensatanschluss (raumseitig rechts)
Ganzjährige Nutzung der Wärmerückgewinnung möglich (Kondensatanschluss bauseits notwendig)
Reduzierung der Feinstaub- und Pollenbelastung durch integrierte Luftfilter gemäß VDI 6022 – Filterklasse ISO ePM1 65 %/ISO Coarse 85 %
Servicefreundlicher Wartungsdeckel für Filterwechsel und Reinigung der WRG
Motorisierte Absperrklappen, stromlos geschlossen
Automatische Umschaltung auf Sekundärluftbetrieb (luftqualitätsabhängig)

Optionale Ausstattung und Zubehör

Speziell auf dezentrale Lüftungsgeräte ausgelegte und modular aufgebaute Regelung FSL-CONTROL III
Verschiedene Befestigungsmöglichkeiten für die Montage auf dem Boden bzw. an der Brüstung
Holzverkleidung als Raumlösung in diversen Farben inklusive TROX Lüftungsgittern für Zu- und Abluft (Selbstbausatz)

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

SEH Fortluft Einzelraum

SRO Außenluft Einzelraum

SRS Zuluft Einzelraum

SET Abluft Einzelraum

SEC Sekundärluft Einzellraum

1 Außenlufttemperaturfühler (optional)

2 Volumenstrombegrenzer

3 Rückschlagklappe

4 Absperrklappe mit Stellantrieb (Außenluft)

5 Feinstaubfilter ePM1

6 EC-Ventilator (Zu- und Abluft)

7 Rekuperativer Wärmerückgewinner

8 Schalldämpfer

9 Lufterhitzer

10 Luftkühler

11 Zulufttemperaturfühler (optional)

12 Bypassklappe mit Stellantrieb (stetig)

13 CO₂-Sensor (optional)

14 Abluftfilter ISO Coarse

15 Absperrklappe mit Stellantrieb (Fortluft)

Dezentrale Zu- und Abluftgeräte be- und entlüften den Raum. Sie decken die Kühl- und Heizlast gemäß den technischen Daten ab. Die Außenluft wird von einem EC-Radialventilator angesaugt und strömt durch den wartungsfreien und mechanisch selbsttätigen Volumenstrombegrenzer Typ VFL, der werkseitig auf einen Maximalvolumenstrom voreingestellt wird. Dieser sorgt, ohne elektrische Hilfsenergie, für die Maximalbegrenzung des Außenluftvolumenstroms auf einen voreingestellten Wert bei allen Fassaden¸berdrucksituationen. Anschließend durchströmt die Luft die motorisierte Absperrklappe, die selbsttätige Rückschlagklappe und den Außenluftfilter. Die selbsttätigen Rückschlagklappen in Außenluftansaugung und Fortluftausblasung verhindern eine Rückströmung konditionierter Luft bzw. vermeiden ungewollte Strömungsrichtungen. Danach strömt die Außenluft durch den Kreuzstrom-Wärmerückgewinner, der in energetisch sinnvollen Betriebssituationen und zum Geräteschutz umgangen werden kann. Bevor die Zuluft quellluftartig in den Raum strömt, wird sie bei Bedarf im Wärmeübertrager noch geheizt bzw. gekühlt. Die Abluft strömt durch den Außenluftfilter, bevor sie durch den Wärmerückgewinner, den Abluftventilator, die Rückschlagklappe und die motorisierte Absperrklappe als Fortluft ins Freie gefördert wird. Bei ausreichend guter Raumluftqualität schaltet die FSL-CONTROL III Regelung durch Schließen der Außenluftklappen in den energetisch sinnvollen Sekundärluftbetrieb. Die Regelung vergleicht dabei die Sollwerte der Raumluftqualität mit den am CO2 -Sensor gemessenen Istwerten und schaltet automatisch zwischen Außenluft- und Sekundärluftbetrieb um. Zum Brandschutz, Frostschutz und zur Vermeidung von Zugluft werden bei Stromausfall die Außenluft und Fortluftklappe zugefahren. Hierzu besitzen die Stellantriebe einen Energiespeicher. Die Zuluft strömt mit mittlerer Geschwindigkeit von 0,5 – 0,8 m/s fassadennah in den Raum. Durch die Induktionswirkung werden die Geschwindigkeiten bereits kurz nach dem Lufteintritt in den Raum abgebaut, so dass sich die Zuluft im Kühlfall über die gesamte Bodenfläche quellluftartig ausbreitet. An Wärmequellen wie Menschen und Geräten bildet sich durch natürliche Konvektion eine Auftriebsströmung, so dass primär in diesen Bereichen die Luft ausgetauscht wird

Breite	1085 mm
Höhe	630 mm
Tiefe	320 mm
Außenluftvolumenstrom	80 – 150 m³/h
Nennvolumenstrom	120 m³/h
Schallleistungspegel	30 – 43 dB(A)
Wärmerückgewinnungsgrad	60 %
maximaler Betriebsdruck wasserseitig	6 bar
maximale Betriebstemperatur	75 °C
Versorgungsspannung	230 V AC ±10 %, 50/60 Hz
Anschlussleistung	234 VA
Gewicht	65 kg

X-CUBE/ROOMAIR-B-ZAB/SEK (Auslegungsbeispiel 4-Leiter-Ausführung kondesatfrei)

Zuluftvolumenstrom	m³/h	80	100	120	150
Gesamtkühlleistung	W	370	460	550	670
Raumkühlleistung	W	214	267	321	386
Temperatur der Luft im Gerät	°C	32,0	32,0	32,0	32,0
relative Feuchte	%	40	40	40	40
Wassergehalt der trockenen Luft	g/kg	11,9	11,9	11,9	11,9
Zulufttemperatur	°C	18,0	18,0	18,0	18,3
Kondensat	g/h
Kaltwassermenge	l/h	90	115	160	200
Wassereintrittstemperatur	°C	16	16	16	16
Wasseraustrittstemperatur	°C	19,5	19,4	19,0	18,9
Druckverlust wasserseitig	kPa	3,0	4,0	7,5	11,0
Gesamtheizleistung	W	1370	1720	2060	2440
Raumheizleistung	W	326	421	501	506
Temperatur der Luft im Gerät	°C	-12,0	-12,0	-12,0	-12,0
Zulufttemperatur	°C	33,2	33,6	33,5	31,1
Warmwassermenge	l/h	50	80	120	145
Wassereintrittstemperatur	°C	60	60	60	60
Wasseraustrittstemperatur	°C	36,2	41,2	45,0	45,3
Druckverlust wasserseitig	kPa	2,5	5,5	11,0	15,0
Schallleistungspegel L_WA	dB(A)	30	34	38	43
Schalldruckpegel inklusive 8 dB Systemdämpfung	dB(A)	22	26	30	35
Wirkleistung P_el	W	19	23	24	34

Luftseitige Daten Kühlbetrieb:

Temperatur Außenluft: 32 °C
Temperatur Raumluft: 26 °C

Luftseitige Daten Heizbetrieb:

Temperatur Außenluft: -12 °C
Temperatur Raumluft: 21 °C

Alle Angaben ohne Berücksichtigung der WRG!

X-CUBE/ROOMAIR-B-ZAB/SEK (Auslegungsbeispiel 4-Leiter-Ausführung mit ganzjähriger WRG-Nutzung)

Zuluftvolumenstrom	m³/h	80	100	120	150
Gesamtkühlleistung	W	420	520	640	800
Raumkühlleistung	W	216	267	321	406
Rückwärmzahl	%	63	61	60	56
Lufttemperatur nach WRG	°C	29,4	29,5	29,6	29,7
relative Feuchte	%	46,3	46,0	46,0	45,6
Wassergehalt der trockenen Luft	g/kg	11,9	11,9	11,9	11,9
Zulufttemperatur	°C	17,9	18,0	18,0	17,9
Kondensat	g/h	177	207	266	324
Kaltwassermenge	l/h	50	68	80	105
Wassereintrittstemperatur	°C	8	8	8	8
Wasseraustrittstemperatur	°C	15,2	14,6	14,8	14,5
Druckverlust wasserseitig	kPa	1,5	2,0	2,7	4,5
Gesamtheizleistung	W	770	960	1200	1560
Raumheizleistung	W	329	404	481	571
Rückwärmzahl	%	61	60	57	54
Lufttemperatur nach WRG	°C	6,1	5,9	4,8	3,3
Zulufttemperatur	°C	33,3	33,1	33,0	32,4
Kondensat	g/h	200	200	200	200
Warmwassermenge	l/h	55	75	110	180
Wassereintrittstemperatur	°C	50	50	50	50
Wasseraustrittstemperatur	°C	37,8	38,9	40,5	42,5
Druckverlust wasserseitig	kPa	0,5	1	1,5	3,3
Schallleistungspegel L_WA	dB(A)	30	34	38	43
Schalldruckpegel inklusive 8 dB Systemdämpfung	dB(A)	22	26	30	35
Wirkleistung P_el	W	19	23	24	34

Luftseitige Daten Kühlbetrieb:

Temperatur/relative Feuchte Außenluft: 32 °C/40 %
Temperatur/relative Feuchte Raumluft: 28 °C/50 %

Luftseitige Daten Heizbetrieb:

Temperatur/relative Feuchte Außenluft: -16 °C/90 %
Temperatur/relative Feuchte Raumluft: 20 °C/35 %

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

X-CUBE/ROOMAIR-B-ZAB/SEK-4-KM/1085x630x320/C3
Brüstungsgeräte für die Montage horizontal an der Fassade Bitte beachten: Die beschriebene Brüstungslüftungsgeratevariante ist mit einer im Gerät angeordneten Einzelraumregelung für autarken Raumbetrieb ausgestattet. Die gelieferten Regler beinhalten die Parameter der Standardregelung für einen Betrieb gemäß unserer Regelungsbeschreibung. X-CUBE/ROOMAIR-B-ZAB/SEK mit selbsttätiger Sekundärluftumschaltfunktion – MASTERGERATBrüstungslüftungsgerat TROX X-CUBE/ ROOMAIR-B-ZAB/SEK mit Zu- und Abluftfunktion und Umschaltmöglichkeit auf Sekundärluftbetrieb (luftqualitätsabhängig), Wärmerückgewinnung sowie Heiz- und Kühlfunktion zum Einbau vor der Brüstung unterhalb der Fensterbank:

Gerätegehäuse aus verzinktem Stahlblech, Deckel und Blechverbindungen über Gewindetiefzuge und Edelstahlkreuzschlitzschrauben, alle notwendigen internen Luftkanalführungen abgedichtet und ausgekleidet, interne Elektrokabeldurchführungen abgedichtet, Sichtflachen pulverbeschichtet (RAL 9005, Tiefschwarz)
Auf der Oberseite Ansaugkanal für die Abluft- und Sekundärluftansaugung durch umlaufende Blechumkantung, ohne Dichtband, als zusätzliche Auflagemöglichkeit zum Ständerwerk der bauseitigen Brüstungsverkleidung, Andichtung zur Brüstungsverkleidung durch geschlossenporiges Dichtband zur Luftkurzschlussvermeidung (Dichtband nicht Lieferumfang TROX) ist erforderlich
Schall- und wärmedämmende Auskleidung auf Saug- und Druckseite aus glasseidenkaschierter Mineralwolle (Baustoffklasse A, nicht brennbar nach DIN 4102, T1), abriebfest bis Luftgeschwindigkeiten von 20m/s, oder geschlossenporigem Dammstoff
Das Gerät entspricht den hygienischen Anforderungen der VDI 6022
Höhenverstellbaren Stellfüße, + 40 mm, zum Ausgleich von Rohbautoleranzen
Anschluss an die bauseitigen Außenluft- und Fortluftöffnungen der Fassade durch umlaufendes geschlossenporiges Dichtband auf der Geräterückseite, b × d= 50 x 10mm, der Ansaug- und Ausblaswiderstand der bauseitigen Konstruktion sollte bei Nennvolumenstrom 20 Pa nicht überschreiten
Einsatz von 2 energiesparenden EC-Radialgeblasen, Zu- und Abluftventilator eingestuft in Kategorie SFP 0 (< 300 W (m3/s) nach DIN EN 16798-3:2017-11, elektrische Leistungsaufnahme des gesamten Gerätes bei Nennvolumenstrom 120 m3/h < 24 W, zur Dimensionierung der Anschlussleitung ist eine Anschlussleistung von 195 VA zu berücksichtigen
Geeignet für bis zu 5 Drehzahlstufen (80 – 150 m³/h), Ansteuerung über geräteinterne Einzelraumregelung, Volumenstromstufenkorrektur durch Anpassung der Steuerspannung nachträglich möglich
Erfüllt alle Anforderungen der EU-Verordnung 1253/2014 (Erp-Richtlinie)
Schallleistungspegel im Zu-, Abluftbetrieb bei 80/100/120m3/h= 30/34/38 dB(A) (entspricht bei einer Systemdampfung von 8 dB einem Schalldruckpegel von 22/26/30 dB(A)). Die Angaben der Messungen beziehen sich auf Schallleistungsmessungen eines Einzelgerätes in einem Hallraum entsprechend der Genauigkeitsklasse 1. Je nach Einbausituation sind Abweichungen möglich
Integrierter rekuperativer, Kreuzstrom-Wärmeübertrager (WRG) zur Wärmerückgewinnnung in seewasserbeständiger Aluminiumausführung, mit hohem Wirkungsgrad aufgrund spezieller Plattenstruktur, Plattenabstanden und Paketlange, inklusive Kondensatwanne und Ableitung in die Kondensatwanne des Wärmeubertragers. Zugänglichkeit zu Wartungszwecken über separaten Servicedeckel ohne Entfernen des Gerätedeckels möglich
Mit elektromotorischem Bypass, der den Luftvolumenstrom an der WRG bypassen lasst, Antrieb 24 V (stetig), 100 % Auf – Zu, Ansteuerung über geräteinterne Einzelraumregelung FSL-CONTROL III
Schwenkbare, in den Schließeinrichtungen der Außen- und Fortluft integriert gelagerte selbsttätige Ruckschlagklappen in Außen-/und Fortluftbereich, die bei geöffneter wie geschlossener Absperrklappenvorrichtung eine Rückströmung konditionierter Luft bzw. ungewollten Strömungsrichtungen vermeiden
Motorische Absperrklappen in Außen-/und Fortluftbereich, stromlos geschlossen im inaktiven Zustand über Energiespeicher, Antrieb 230 V, Auf – Zu, Ansteuerung über geräteinterne Einzelraumregelung
Integrierter mechanisch selbsttätiger Volumenstrombegrenzer Typ VFL, wartungsfrei, voreingestellt auf einen Maximalvolumenstromwert, ohne elektrische Hilfsenergie zur Maximalbegrenzung des Außenluftvolumenstroms auf voreingestellten Wert bei allen Fassadenüberdrucksituationen. Der VFL besteht aus der Regeleinheit mit Sollwerteinstellung und Regelmechanik. Regelprinzip mechanisch selbsttätig mit Regelklappe. Reglerfeder und reibungsarmem, silikonfreiem Dämpfungselement, lageunabhangig und wartungsfrei, hohe Regelgenauigkeit von ± 10 %, bezogen auf maximal im Druckbereich zwischen 30 und 300 Pa
Automatische Umschaltung auf Sekundarluftbetrieb (nur in Verbindung mit Luftqualitätssensor) erfolgt, sofern die Raumluftqualität (gemessen am z. B. gerateinternenCO2-Sensor) innerhalb der zuvor definierten Grenzwerte liegen. Dazu werden die Außenluftklappen zugefahren, die selbsttätige Sekundarluftklappe öffnet sich, und der Abluftventilator wird abgeschaltet.
Im Gerat enthaltene elektrische Komponenten komplett verdrahtet mit FSL-CONTROL III, Regelkomponenten werden im Gerät integriert. Kabel zum bauseitigen Anschluss (Anschluss nicht Lieferumfang TROX) der Spannungsversorgung (L, N, PE) mit Aderendhülsen ca. 1 m aus dem Gerat herausgeführt: Als Übergabestelle zum bauseitigen Gewerk Elektro:
- Spannungsversorgung (230 V): 3 Adern, 3 x 1,5 mm2 (L, N, PE)
Anschlussmöglichkeit für Buskommunikation (optional), Anschluss Raumbediengerat etc. nach Öffnung des Kundenbereichs der Regelung. Als Übergabestelle zum bauseitigen Gewerk Messen/Steuern/Regeln:
- Reihenklemmen Typ Wago 260 für den bauseitigen Anschluss von
  - Digitalen Eingängen DI
  - Digitalen Ausgängen DO
  - Master-Slave-Verbindung RS485
  - Optionale Integration in MBE/GA via RS485 (Modbus/ BACnet)
  - Raumbediengerat
  - RJ45-Buchse als Servicezugang zur Bedienoberfläche
  - Optionale Integration in eine bauseitige MBE/GA via Ethernet (Modbus/BACnet)
Folgende Fühler werden zur Steuerung der Einzelraumregelung im Gerät angeordnet (die Raum-Ist-Temperatur wird am Raumbediengerat erfasst):
- Raumluftqualitatssensor CO2
- Zulufttemperaturerfassung nach dem Wärmeubertrager
- Außenlufttemperaturerfassung in der Außenluftansaugung
4-Leiter-Aluminium-Kupferrohr-Wärmeubertrager zur Lufterwarmung oder Luftkühlung, abgestimmt auf die projektspezifischen Daten, zur Reinigung leicht abnehmbar (entscheidend ist die bauseitige Anbindung an die Hauptverrohrung, nicht Lieferumfang TROX), Entleerungs- und Entlüftungsmöglichkeit pro Heiz-/Kühlkreislauf, Anordnung raumseitig rechts. Wir empfehlen eine Anbindung an das bauseitige Rohrnetz mit flexiblen Schläuchen (nicht im Lieferumfang TROX), um den Wärmeübertrager zur Reinigung leicht entnehmen zu können
Übergabepunkte sind die handfest vormontierten Regelungskomponenten:
- Im Rücklaufventile: Übergabe mit G ½"-Außengewinde flach dichtend
- Im Vorlauf-Rücklaufverschraubungen: Übergabe mit G½"-Außengewinde flach dichtend
Leicht reinigbare Kondensatwanne aus verzinktem Stahlblech, pulverbeschichtet RAL 9005, mit Kondensatableitung ⌀ 12 x 1 [mm]
Außenluftfilter als Plisseefilter Klasse ePM1 (Feinstaubfilter):
- Filterklasse nach ISO16890: ISO ePM1 65 %
- Eurovent-zertifiziert
- ePM1 Filtermedien aus hochwertigem, nassfestem Glasfaserpapier sind in enge Falten gelegt, die Abstandshalter sind aus thermoplastischen Schmelzkleber und sorgen für einen gleichmäßigen Abstand (4mm) der Falten zueinander
- Der Rahmen ist aus feuchtigkeitsbeständigem Vlies mit Auszuglaschen und darf den Durchstromquerschnitt nicht verkleinern (Filtergröße = Durchstromquerschnitt)
- Filterfläche >= 1,6 m2
Abluftfilter (Grobstaubfilter) als Flachfiltermedium, Filterklasse nach ISO16890: ISO coarse 55 %
Schneller Wechsel der Filter möglich, da Filtereinschub nach Öffnung der bauseitigen Verkleidung werkzeugfrei offenbar über bedienerfreundliche Vierteldrehverschlusse (Zugänglichkeit darf von der bauseitigen Brüstungsverkleidung nicht eingeschränkt werden)
Auflagemöglichkeit einer bauseitigen Fensterbank, Ansaugung der Abluft unterhalb der Fensterbank erfolgt an der Geräteoberseite
Geschlossenporige Dichtbänder zur Abdichtung und Anpassung an die bauseitige Verkleidung nicht Lieferumfang TROX
Die bauseitige Brüstungsverkleidung (Lieferumfang durch TROX auf Anfrage möglich) erhalt Perforationen in festzulegenden Bereichen des Heizkörpers für die Zulufteinbringung in den Raum und darf auf der Gerätevorderseite Wartungsarbeiten sowie Gerätemontage/- Demontage nicht einschränken. Auf der Verkleidungsoberseite befindet sich ebenfalls eine Perforation in festzulegenden Bereichen zur Abluftansaugung
Lichter Abstand Vorderkante Gerät zur Innenkante der Brüstungsverkleidung ca. 30 mm
Die Gerätefront muss nach Demontage der bauseitigen Verkleidung komplett zugänglich sein

Geräte, Abmessungen und Gewicht:
Breite: ca. 1085 mm (inklusive seitlichen Aufstellwinkeln)
Höhe: ca. 630 mm (ohne Andichtung zur Fensterbank, ohne Überstand Kondensatablaufrohr, ohne Höhenverstellung)
Tiefe: ca. 320 mm (ohne komprimierbare Fassadenandichtung an der Geräterückseite)
Gewicht: ca. 65 kg
Inklusive Regelsystem FSL-CONTROL III, wie nachfolgend beschrieben:FSL-CONTROL III ist als autarke Einzelraumregelung mit einfachem Zeitprogramm beschrieben. Optionale Erweiterungen, wie z. B. Integration in eine bauseitige MBE/GA via Modbus TCP, Modbus RTU, BACnet MS/TP oder BACnet IP, Feuchtesensorik, Rücklauftemperaturfühler, elektromotorische Ventilantriebe oder druckunabhängige Regelventile, sind im Lieferprogramm enthalten, müssen aber in der folgenden Beschreibung gegen die Standardkomponenten ausgetauscht werden. Zudem wird ein Raumtemperatursignal benötigt. Dazu stehen verschiedene Raumbediengerate und Fühler zur Auswahl. Die zugehörigen optionalen Ausstattungstextbausteine finden Sie im Anhang der nachfolgenden Standardausstattung für raumautarken Betrieb - siehe Optionales Regelungszubehör. Wir empfehlen eine Inbetriebnahme durch TROX. Zugehörige Textbausteine finden Sie weiter unten. TROX Regelmodul FSL-CONTROL III (Bestellschlüssel ...-C3- MA ...):
Einzelraumregler zur DIN-Schienen-Montage im Gerät oder in separatem Regelungsgehäuse
42 digitale bzw. analoge Ein- und Ausgänge
Als Flashspeichermedium ist eine microSD-Karte mit mindestens 2 GB Speicherplatz integriert. Dort werden die Trenddaten gespeichert und sind über die RJ45-Buchse abrufbar
Werkseitig mit speziell für dezentrale Lüftungsgerate entwickeltem Softwarepaket für Mastergerate ausgestattet. Die Software ermöglicht eine einfache Master-Slave- Kommunikation über Modbus RTU
Es können bis zu 10 Slavegeräte an ein Mastergerat angeschlossen werden
Die Software stellt 3 Betriebsmodi (Aus, Automatik und Handbetrieb), 3 Betriebsarten (Anwesend, Abwesend und Standby) und 4 Betriebsartenübersteuerungen (Boost, Klausur, Nachtlüftung und Lüfterzwangsschaltung) zur Verfügung
Grundsatzliche Unterscheidung zwischen Raumtemperaturregelung durch Ansteuerung von Heiz- und Kühlventilen bzw. stetiger Bypassklappe oder Zulufttemperaturregelung für isothermen Lüftungsbetrieb
CO2-geführte Lüftqualitatsregelung
Ganzjährige WRG-Nutzung
Filterüberwachung
Konfigurierbare DI für bauseitigen Anschluss von Präsenzmeldern, Fensterkontakten, Ferienschaltung etc.

Alarmmeldungen: Typ A (Abschaltungen) und Typ B (Benachrichtigungen)

Real-Time-Clock (RTC/Echtzeituhr) (Bestellschlüssel ...-T/...):

- Bestandteil des Master-Software-Pakets
- Ermöglicht ein einfaches Zeitprogramm
  - 7 Tage mit jeweils 10 Schaltpunkten
  - Automatische Sommer-/Winterzeitumschaltung
  - Zeitliche Aktivierung der Nachtauskuhlung
CO2-Sensor (Bestellschlussel .../C/...):

In der Abluftansaugung des Mastergerätes angeordneter Sensor zur Erfassung der Raumluftqualitat und entsprechender Steuerung des Außenluftvolumenstroms
Messung über einen NDIR-Sensor, der auf Infrarotbasis arbeitet und durch sein 2-Strahl-Messprinzip etwaige Verschmutzungen kompensiert

Messbereich 0 – 2000 ppm

Zulufttemperaturfühler (Bestellschlüssel .../Z/...):

- Zulufttemperaturfühler mit NTC-Thermistor als Fühlerelement, Widerstand 10 kΩ bei 25 °C, Messbereich-35 – 105 °C

Besonders schnelle Reaktionszeit durch gelochte Messspitze

Außenlufttemperaturfühler (Bestellschlüssel .../A/...):

Außenlufttemperaturfühler mit NTC-Thermistor als Fühlerelement, Widerstand 10 kΩ bei 25 °C, Messbereich-35 – 105 °C

Ventilstellantriebe:

2 × thermoelektrische Stellantriebe zum Öffnen und Schließen von Ventilen, mit Stellungsanzeige, inklusive steckbarer Anschlussleistung, Betriebsspannung 24 V DC, Steuerspannung 0 – 10 V DC, Leistungsaufnahme 1 W, Schutzart: IP 54

Durchgangsventile:

2 × Durchgangskleinventile ½" Standard, handfest vormontiert, PN 16, DN 10, kvs 0,4 (alternativ 0,25, 0,63 oder 1,0 m³/h – bitte nennen Sie uns den benötigten kvs-Wert), Ventilgehäuse Durchgangsform mit Außengewinde beidseitig½" flach dichtend, Medientemperatur 1 – 110 °C

Rucklaufverschraubungen:

- 2 x Rücklaufverschraubungen beidseitig ½", handfest vormontiert, Nennweite DN 15; Ventilgehäuse Durchgangsform mit Außengewinde beidseitig ½" flach dichtend, zur Regulierung und Absperrung, Medientemperatur maximal 120 °C

Optionale Ausstattungsmöglichkeiten zur Komfortsteigerung der Regelung FSL-CONTROL III:TROX Raumbediengerate für FSL-CONTROL III: Je Raum wird mindestens ein Raumtemperatursignal benötigt. Es stehen von TROX diverse Varianten an Raumbediengeraten zur Verfügung, wahlweise mit oder ohne Stufenschaltung. Zusätzlich bieten wir einen Raumtemperaturfühler RTF ohne Bedienelemente an. Alternative bauseitige Raumbediengerate müssen über eine Buskommunikation aufgeschaltet werden.

Digitale Raumbediengerate für Aufputzmontage:

Für die Bedienung und Einstellung der Lüftungsgerate. Lose als Beistellteil mitgeliefert. Anbindung an Mastergerat über Modbus Serial line. Projektspezifische Software inklusive Sollwertsteller, diverser Statusanzeigen, Stufenschalter, CO2-Ampel. Berührungsempfindliches Farbdisplay 3,5", 320 × 240 Pixel. Sensor: NTC 10 kΩ. Schutzart: IP 20. Typ: Schneider TM172DCLWT. Abmessungen (H x B x T): 120 x 86 x 25 mm. Gewicht: 340g. Farbe: weiß. Montage: Wandaufbau oder auf Standard- Unterputzdose. Versorgung: 24 V DC (inklusive passendem Schaltnetzteil für Unterputzmontage). Leistungsaufnahme: 3,2 VA/1,3 W. Optional weitere Designrahmen gegen Mehrpreis auf Anfrage erhältlich

Raumbediengerate mit Stufenschalter für Aufputzmontage Raumbediengerat mit Stufenschaltung, Typ Thermokon, Aufputzmontage:

Lose als Beistellteil mitgeliefert, mit Raumtemperaturfühler, Sollwertversteller, Übersteuerungstaste, LED und 3- Stufenschalter sowie Aus und Automatik, Gehäuse aus PVC0 reinweiß (RAL 9010), Montage auf 60 mm Unterputzdose oder direkt auf der Wand, NTC-Thermistor als Fühlerelement, Widerstand 20 kΩ bei 25 °C, Abmessungen (B × H × T): 84,5 × 84,5 × 25 mm, Betriebstemperatur: -35 – 70 °C

Raumbediengerate ohne Stufenschalter fur Aufputzmontage
Wasserseitige Komponenten (Bestellschlüssel…/HV-R-…/KV-R-…):
Raumbediengerat ohne Stufenschalter, Typ Thermokon, Aufputzmontage:

Lose als Beistellteil mitgeliefert, mit Modusanzeige, Taster und Sollwertverstellung, Sensor NTC 20 kΩ, Schutzart: IP 20, Abmessungen (B × H × T) 84,5 × 84,5 × 25 mm

Raumtemperaturfuhler fur Aufputzmontage Raumtemperaturfühler TROX RTF, Aufputzmontage:

- Lose als Beistellteil mitgeliefert, Raumfühler ohne Bedienelemente, Messbereich: -35 – 70 °C, Sensor NTC 10 kΩ, Anschlussklemme Schraubklemme, Kabelquerschnitt 1,5 mm2, Schutzart IP 20, Montage Wandaufbau oder auf 70 mm Unterputzdose, Abmessungen (B × H × T) 85 × 85 × 30 mm, Gehäuse ABS in RAL 9010
Raumbediengerate ohne Stufenschalter für Unterputzmontage:
Manuelle Bedienung der Lüftungsgeräte, hochwertige Optik, passende Designrahmen aus verschiedenen Schalterprogrammen. Die Gerate eignen sich besonders für designorientierte Einrichtungen.

Raumbediengerat ohne Stufenschalter, Typ Thermokon, Unterputzmontage, Schalterprogramm Berker S.1 polarweiß

Lose als Beistellteil mitgeliefert, mit Modusanzeige, Taster und Sollwertverstellung, Sensor NTC 20 kΩ, Schutzart: IP 20

Raumbediengerat ohne Stufenschalter, Typ Thermokon, Unterputzmontage, Schalterprogramm Berker Q.3, weiß

Lose als Beistellteil mitgeliefert, mit Modusanzeige, Taster und Sollwertverstellung, Sensor NTC 20 kΩ, Schutzart: IP 20

Raumbediengerat ohne Stufenschalter, Typ Thermokon, Unterputzmontage, Schalterprogramm Busch Jager future linear, weiß

- Lose als Beistellteil mitgeliefert, mit Modusanzeige, Taster und Sollwertverstellung, Sensor NTC 20 kΩ, Schutzart: IP 20

Weitere Schalterprogramme auf Anfrage

Raumbediengerate ohne Stufenschalter und ohne Sollwertsteller für Unterputzmontage:

Raumbediengerat ohne Stufenschalter und ohne Sollwertsteller, Typ Thermokon, Unterputzmontage, Schalterprogramm Gira E2

- Lose als Beistellteil mitgeliefert, mit Modusanzeige und Taster, Sensor NTC 20 kΩ, Schutzart: IP 20

Weitere Schalterprogramme auf Anfrage

Elektromotorische Ventilstellantriebe als Alternative zum standardmäßig installierten thermoelektrischen Stellantrieben:

2 x elektromotorische Stellantriebe zum Öffnen und Schließen von Ventilen, Betriebsspannung AC/DC 24 V, maximale Leistungsaufnahme 2,5 VA, Ansteuerung Stellsignal 3-Punkt DC 0 – 10 V, zulässige Medientemperatur 1 – 110 °C

Druckunabhängige Regelventile als Alternative zu den standardmäßig installierten Durchgangskleinventilen:

2 × druckunabhängige Regelventile, handfest vormontiert mit modulierender Auf/Zu-Regelung in Kombination mit einem von außen einstellbaren, dynamischen Volumenstromregler, mit voller Ventilautoritat, Nennweite DN 10, Ventilgehäuse Durchgangsform mit Außengewinde beidseitig ½" flachdichtend, Medientemperatur 0 – 120 °C

Schnittstelle zur Integration in eine bauseitige MBE/GA: Modbus TCP-Schnittstelle inklusive Webserver (Bestellschlüssel .../MT/...):

Zur Komfortsteigerung empfehlen wir die Integration in eine bauseitige MBE/GA oder die Visualisierung mit X-TAIRMINAL. FSL-CONTROL III bietet die Möglichkeit, via Modbus TCP- Protokoll in eine bauseitige MBE/GA integriert zu werden. Zusätzlich inklusive Webserver zur vereinfachten Konfiguration, Inbetriebnahme und Fernüberwachung des Gerätes. Die MBE/ GA ist nicht im Lieferumfang TROX enthalten, hier sind lediglich die zuvor aufgeführten Schnittstellen verfügbar.

Modbus TCP-Schnittstelle (Ethernet)

BACnet IP-Schnittstelle inklusive Webserver (Bestellschlüssel .../ BI/...):

Zur Komfortsteigerung empfehlen wir die Integration in eine bauseitige MBE/GA. FSL-CONTROL III bietet die Möglichkeit, via BACnet-IP-Protokoll in eine bauseitige MBE/GA integriert zu werden. Zusätzlich inklusive Webserver zur vereinfachten Konfiguration, Inbetriebnahme und Fernüberwachung des Gerätes. Die MBE/GA ist nicht im Lieferumfang TROX enthalten, hier sind lediglich die zuvor aufgeführten Schnittstellen verfügbar.

BACnet IP-Schnittstelle (Ethernet)

Modbus RTU (Bestellschlüssel .../MR/...):

Zur Komfortsteigerung empfehlen wir die Integration in eine bauseitige MBE/GA. FSL-CONTROL III bietet die Möglichkeit, via Modbus RTU in eine bauseitige MBE/GA integriert zu werden. Die MBE/GA ist nicht im Lieferumfang TROX enthalten, hier sind lediglich die zuvor aufgeführten Schnittstellen verfügbar.

Modbus RTU-Schnittstelle (RS485)

BACnet MS/TP (Bestellschlüssel .../BM/...):

Zur Komfortsteigerung empfehlen wir die Integration in eine bauseitige MBE/GA. FSL-CONTROL III bietet die Möglichkeit, via BACnet MS/TP in eine bauseitige MBE/GA integriert zu werden. Die MBE/GA ist nicht im Lieferumfang TROX enthalten, hier sind lediglich die zuvor aufgeführten Schnittstellen verfügbar.

BACnet MS/TP-Schnittstelle (RS485)
-

Ausführung als SLAVEGERÄT

Baugleich zum MASTERGERAT, wie zuvor beschrieben, jedoch mit folgenden Abweichungen:

Keine Raumluftqualitätsmessung im Gerät
Keine Anschlussmöglichkeit für Raumbediengeräte
Keine Außentemperaturerfassung in der Außenluft
Keine Aufschaltung auf bauseitige Buskommunikation möglich

Vormontiertes autarkes Regelsystem für dezentrale Fassadenlüftungsgeräte in SLAVE-Ausführung

Inbetriebnahme/Parametrisierung der dezentralen Luftungsgerate ohne Integration in eine bauseitige MBE/GA

Sichtprüfung der bauseits vorgenommenen Geräteanschlüsse auf Übereinstimmung mit den jeweiligen Einbauvorgaben aus der Installations- und Konfigurationsanleitung: Luftanschlüsse; Heizungs-/ Kälteanbindung; Elektroanschlüsse; Einbindung in die installierte Geräteverkleidung; Anschlüsse externer Teilnehmer
Prüfung und gegebenenfalls Anpassung der im Werk voreingestellten Projektparameter im Hinblick auf kundenspezifische Anpassungen
Funktionsprüfung der einzelnen Komponenten (Stellglieder, Ventilatoren, Ventile, Klappen, Sensoren)
Überprüfung der projektspezifischen Regelfunktionen inklusive eventueller Sonderfunktionen wie z. B. potentialfreier Schaltkontakte
Dokumentation der Gerateeinstellungen und des Einsatzes in einem Servicebericht. Der Servicebericht ist von Ihrem Unternehmen als Auftraggeber oder Ihrem Vertreter zu unterzeichnen

Die Abrechnung erfolgt als Pauschale, abgeleitet aus Geräteanzahl und Entfernung

Inbetriebnahme/Parametrisierung der dezentralen Lüftungsgeräte mit Integration in eine bauseitige MBE/GA

Sichtprüfung der bauseits vorgenommenen Geräteanschlüsse auf Übereinstimmung mit den jeweiligen Einbauvorgaben aus der Installations- und Konfigurationsanleitung: Luftanschlüsse; Heizungs-/ Kälteanbindung; Elektroanschlüsse; Einbindung in die installierte Geräteverkleidung; Anschlüsse externer Teilnehmer; Anschlüsse der MBE/GA
Prüfung und gegebenenfalls Anpassung der im Werk voreingestellten Projektparameter im Hinblick auf kundenspezifische Anpassungen
Funktionsprüfung der einzelnen Komponenten (Stellglieder, Ventilatoren, Ventile, Klappen, Sensoren)
Überprüfung der projektspezifischen Regelfunktionen inklusive eventueller Sonderfunktionen wie z. B. potentialfreier Schaltkontakte
Funktionsprüfung der Kommunikation zur MBE/GA in Zusammenarbeit mit der bestellten MSR-Firma:
- Überprüfung der bauseitig vorzunehmenden Einstellungen auf Übereinstimmung mit den Vorgaben aus der Installations- und Konfigurationsanleitung
- Eingangsprüfung der bauseitig gesendeten Datenpunkte
- Ausgangsprüfung der ausgegebenen Datenpunkte
- Probebetrieb der von der MBE/GA schaltbaren Betriebszustände
Dokumentation der Geräteeinstellungen und des Einsatzes in einen Servicebericht. Der Servicebericht ist von Ihrem Unternehmen als Auftraggeber oder Ihrem Vertreter zu unterzeichnen

Die Abrechnung erfolgt als Pauschale, abgeleitet aus Geräteanzahl und Entfernung

Einweisung in Bedienung und Wartung

Einmalige Unterweisung zur Bedienung der dezentralen Lüftungsgerate bestehend aus:
- Beschreibung der Gerätefunktionen am bereits in Betrieb genommenem Gerät
- Beschreibung der Raumbedieneinheit und der damit beeinflussbaren Raumkonditionen
- Beschreibung der Wartungsarbeiten
Die Abrechnung erfolgt als Pauschale und wird durch den verantwortlichen Vertriebsmitarbeiter durchgefuhrt

RA-B-ZAB/SEK	–	4	–	HE	–	KR	/	1124 × 763 × 320	/	C3	/	MA	–	T	/	MR	/	C	/	Z	/	A	/	HV	–	R	–	0,40	/	KV	–	R	–	0,40
\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|
1		2		3		4		5		6		7		8		9		10		11		12		13		14		15		16		17		18

1 Serie
RA-B-ZAB/SEK horizontales dezentrales Brüstungslüftungsgerät X-CUBE/ROOMAIR-B-ZAB/SEK

2 Wärmeübertrager
2 2-Leiter
4 4-Leiter

3 Variante
Keine Eintragung: Standard
HE hoher Wärmerückgewinnungsgrad

4 Ausführung
KR mit Kondensatablauf rechts
KL mit Kondensatablauf links (nur mit Variante HE)

5 Nenngröße [mm]
Breite × Höhe × Tiefe
1085 × 630 × 320 (nur mit Variante Standard)
1124 × 763 × 320 (nur mit Variante HE und Ausführung KR)
1174 × 763 × 320 (nur mit Variante HE und Ausführung KL)

6 Regelung
OR ohne Regelung
C3 mit FSL-CONTROL III

7 Regelungsfunktion
MA Master
SL Slave

8 Echtzeituhr
Nur mit Regelungsfunktion MA
Keine Eintragung: ohne Echtzeituhr
T mit Echtzeituhr

9 Schnittstelle
Keine Eintragung: ohne Schnittstelle
MT mit Modbus TCP
MR mit Modbus RTU (nur mit Regelungsfunktion MA)
BI mit BACnet IP
BM mit BACnet MS/TP (nur mit Regelungsfunktion MA)

10 Luftqualitätsfühler
Nur mit Regelungsfunktion MA
Keine Eintragung: ohne Luftqualitätsfühler
C mit CO₂-Sensor
V mit VOC-Sensor

11 Zulufttemperaturfühler
Z mit Zulufttemperaturfühler

12 Außenlufttemperaturfühler
Nur mit Regelungsfunktion MA
Keine Eintragung: ohne Außenlufttemperaturfühler
A mit Außenlufttemperaturfühler

13 Heizventil
HV mit Heizventil

14 Rücklaufverschraubung Heizkreis
R mit Rücklaufverschraubung

15 kVS-Wert Heizventil
0,25 (Durchgangsventil)
0,40 (Durchgangsventil)
0,63 (Durchgangsventil)
1,00 (Durchgangsventil)
F0,50 (druckunabhängiges Regelventil)

16 Kühlventil
Nur mit Wärmeübertrager 4
KV mit Kühlventil

17 Rücklaufverschraubung Kühlkreis
R mit Rücklaufverschraubung

18 kVS-Wert Kühlventil
Nur mit Wärmeübertrager 4
0,25 (Durchgangsventil)
0,40 (Durchgangsventil)
0,63 (Durchgangsventil)
1,00 (Durchgangsventil)
F0,50 (druckunabhängiges Regelventil)

Bestellbeispiel: RA-B-ZAB/SEK-4-HE-KL/1174×763×320/C3-MA-T/MR/C/Z/A/HV-R-0,40/KV-R-0,25

Serie	RA-B-ZAB/SEK - horizontales dezentrales Brüstungslüftungsgerät X-CUBE/ROOMAIR-B-ZAB/SEK
Wärmeübertrager	4-Leiter
Variante	hoher Wärmerückgewinnungsgrad
Ausführung	mit Kondensatablauf links
Abmessungen [mm]	Breite 1174, Höhe 763, Tiefe 320
Regelung	mit FSL-CONTROL III
Regelungsfunktion	Master
Echtzeituhr	mit Echtzeituhr
Schnittstelle	mit Modbus RTU
Luftqualitätsfühler	mit CO₂-Sensor
Zulufttemperaturfühler	mit Zulufttemperaturfühler
Außenlufttemperaturfühler	mit Außenlufttemperaturfühler
Heizventil	mit Heizventil
Rücklaufverschraubung Heizkreis	mit Rücklaufverschraubung
kVS-Wert Heizventil	0,40
Kühlventil	mit Kühlventil
Rücklaufverschraubung Kühlkreis	mit Rücklaufverschraubung
kVS-Wert Kühlventil	0,25

Produktdetails

Aufstellung auf dem Fußboden oder Aufhängung vor der Brüstung
Ausgleich von Rohbautoleranzen über die 4 Justierfüße (+40 mm)
Die Außenluftansaugung bzw. Fortluftausblasung erfolgt über 2 Fassadenöffnungen. Die Fassadenöffnungen müssen vom Kunden fachgerecht bereitgestellt werden und haben idealerweise ein Gefälle nach außen
Freier Querschnitt der Lüftungsöffnungen mindestens 0,015 m² je Öffnung (Außen- und Fortluft) und 0,05 m² je Öffnung (Zu- und Abuft)
Witterungsschutz der Außen- und Fortluftöffnungen erfolgt als kundenseitige Leistung
Einbau und Erstellung aller Anschlüsse und Lieferung des Befestigungs-, Verbindungs- und Dichtungsmaterials erfolgen kundenseitig
Wasseranschlüsse für Vor- und Rücklauf befinden sich, vom Raum aus gesehen, auf der rechten Geräteseite
Kundenseitig ist auf die Möglichkeit zur Entleerung und Entlüftung zu achten
Wir empfehlen eine Anbindung an das bauseitige Rohrnetz mit flexiblen Schläuchen, um den Wärmeübertrager zur Reinigung leicht entnehmen zu können
Die bauseitige Brüstungsverkleidung darf auf der Gerätevorderseite Wartungsarbeiten und Gerätemontage bzw. -demontage nicht einschränken

Downloads

Produktinfos

Produktdatenblatt RA-B-ZAB/SEK

RA-B-ZAB-SEK_PD_2024_01_24_DE_de Produktdatenblatt 600 KB pdf

Zertifikate

Energielabel RA-B-ZAB/SEK

Energielabel-RA-B-ZABSEK Energielabel 100 KB pdf
ErP Produktinformation X-CUBE ROOMAIR-B-ZAB SEK

X-CUBE-ROOMAIR-B-ZAB-SEK_ErP_2024_03_DE_de 280 KB pdf
Hygiene-Konformitätserklärung Serie X-CUBE-ROOMAIR-B-ZAB-SEK

X-CUBE-ROOMAIR-B-ZAB-SEK_HC_2023_12_05_DE_de Hygienezertifikat 670 KB pdf
Konformitäts- oder Einbauerklärung Serie X-CUBE-ROOMAIR-B-ZAB-SEK

X-CUBE-ROOMAIR-B-ZAB-SEK_CE_DoC_2024_03_07_DE_de Konformitäts- oder Einbauerklärung 790 KB pdf

Betriebsanleitungen

1. Montage- & Betriebsanleitung Brüstungsgeräte mit FSL-CONTROL III

IOM_2019_11_A00000074160_FSL-B_Schoolair-B-x_DE_de Montage- & Betriebsanleitung 7 MB pdf
3. Montageanleitung Serie FSL/SCHOOLAIR

Montageanleitung 480 KB pdf
4. Demontageanleitung

IM_2016_10_Zerlegung-von-Permanent-Rotor-Motoren_DE_de Demontageanleitung Serie SCHOOLAIR-B 900 KB pdf
Installations- und Konfigurationsanleitung FSL-CONTROL III für dezentrale Lüftungsgeräte ab Softwareversion 6.0

FSL-C_III_IOM_A00000080122_V2a_2021_12_DE_de Installations- und Konfigurationsanleitung 5,5 MB pdf
Installations- und Konfigurationsanleitung FSL-CONTROL III für dezentrale Lüftungsgeräte ab Softwareversion 8.0

FSL-C-III_ICM_A00000080122_V4_2024_09_DE_de 3,3 MB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

Technisch notwendig

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

STATISTIK UND WEBSEITENANALYSE

Diese Cookies ermöglichen, Daten für Statistiken und Analysen zu erfassen, damit TROX die Leistung der besuchten Webseiten messen, technische Probleme erkennen und Ansatzpunkte für Optimierungen finden kann. Sie können von uns oder von Drittanbietern gesetzt werden, deren Dienste wir auf unseren Seiten verwenden. Benutzer helfen dabei beispielsweise auch zu erkennen, welche Seiten am häufigsten oder nur selten genutzt werden oder wie zwischen den Webseiten navigiert wird. Alle Informationen, die von Drittanbietern verwendet werden, sind aggregiert und anonymisiert

X-CUBE ROOMAIR-B-ZAB/SEK

Zu- und Abluftgerät mit Umschaltmöglichkeit auf Sekundärluftbetrieb, inklusive Wärmerückgewinner und Wärmeübertrager zum Einbau vor der Brüstung

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Produktdetails

Downloads

Produktinfos

Produktdatenblatt RA-B-ZAB/SEK

Zertifikate

Energielabel RA-B-ZAB/SEK

ErP Produktinformation X-CUBE ROOMAIR-B-ZAB SEK

Hygiene-Konformitätserklärung Serie X-CUBE-ROOMAIR-B-ZAB-SEK

Konformitäts- oder Einbauerklärung Serie X-CUBE-ROOMAIR-B-ZAB-SEK

Betriebsanleitungen

1. Montage- & Betriebsanleitung Brüstungsgeräte mit FSL-CONTROL III

3. Montageanleitung Serie FSL/SCHOOLAIR

4. Demontageanleitung

Installations- und Konfigurationsanleitung FSL-CONTROL III für dezentrale Lüftungsgeräte ab Softwareversion 6.0

Installations- und Konfigurationsanleitung FSL-CONTROL III für dezentrale Lüftungsgeräte ab Softwareversion 8.0

TROX Services

Technisch notwendig

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
