Busschnittstelle Modbus RTU


Volumenstromregler – statischer Transmitter


X-AIRCONTROL Zonenmodul Modbus


RJ12-Anschlussbuchse


Regelkomponente für Serien TVE und TVE-Q


XS0-J6

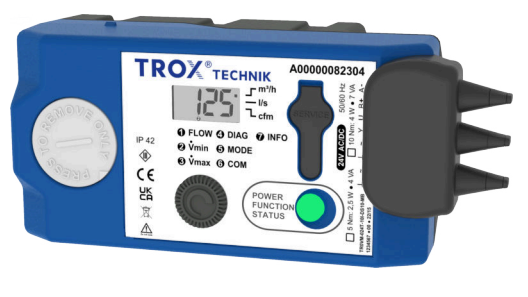

Regelkomponente mit statischem Transmitter und Modbus-RTU-Schnittstelle für X-AIRCONTROL

Kompakte Baueinheit für VVS-Regelgerät TVE und TVE-Q

  • Regler, statischer Wirkdrucktransmitter und Stellantrieb in einem Gehäuse
  • Einsatz in raumlufttechnischen Anlagen, bei sauberer und verschmutzter Luft
  • Einfache RJ12-Anschlussbuchse für Versorgungsspannung und Netzwerk
  • Kompatibel zum X-AIRCONTROL Zonenmodul Modbus
  • Volumenströme qvmin und qvmax werkseitig voreingestellt und im Regler als veränderliche Parameter gespeichert
  • Hohe Datentransparenz durch standardisierte digitale Buskommunikation Modbus RTU, RS485
  • Sollwertvorgaben, Zwangssteuerungen, Parametrierung über Modbus-Register
  • Integriertes Display für Volumenstromanzeige, Betriebszustandsanzeige und Einstellung von Betriebsparametern
  • Servicezugang für Handeinstellgeräte und PC-Software

Allgemeine Informationen

Anwendung

  • Regelungstechnische Kompletteinheiten für VVS-Regelgeräte Serie TVE und TVE-Q
  • Statischer Wirkdrucktransmitter, Reglerelektronik und Stellantrieb in einem Gehäuse vereinigt
  • Für saubere und verschmutzte Luft in raumlufttechnischen Anlagen:
    • Z. B. im Abluftbereich mit Staub, Flusen, klebrigen oder feuchten Bestandteilen
    • Anwendungsbeispiele: Abluft von Umkleide- und Duschbereichen, Krankenhaus-Bettenzimmern, Fertigungsstätten, Flurbereiche wie z. B. in Schulen und Krankenhäusern
  • Unterschiedliche Regelaufgaben durch entsprechende Sollwertvorgabe
  • Raumtemperaturregler, Management- und Bedieneinrichtung (MBE), Luftqualitätsregler und andere steuern die variable Volumenstromregelung durch Vorgabe von Sollwerten über Kommunikationsschnittstelle
  • Zwangssteuerungen für die Aktivierung von qvmin, qvmax, Absperrung, Offenstellung über Modbus-Register oder Schalter bzw. Relais möglich (je nach Schnittstellenkonfiguration)
  • Volumenstromistwert steht als Netzwerkdatenpunkt zur Verfügung
  • Klappenstellung steht als Netzwerkdatenpunkt zur Verfügung


   Regelkonzept

  • Volumenstromregler arbeitet kanaldruckunabhängig
  • Druckschwankungen bewirken keine bleibenden Volumenstromabweichungen
  • Eine Totzone (Hysterese), innerhalb der die Stellklappe nicht bewegt wird, sorgt für stabile Regelung
  • Volumenstrombereich werkseitig im Regler parametriert (qvmin: minimaler Volumenstrom, qvmax: maximaler Volumenstrom)
  • Betriebsparameter werden per Bestellschlüssel festgelegt und werkseitig parametriert


Betriebsarten

  • Modbus (M): Sollwertvorgabe über X-AIRCONTROL


Kommunikationsschnittstelle

  • Modbus RTU, RS485
  • Datenpunktliste siehe Modbus-Registerliste


Bauteile und Eigenschaften

  • Transmitter mit statischem Messprinzip
  • Überlastsicherer Antrieb
  • RJ12-Anschlussbuchse mit Abdeckung
  • Display und Bedienelemente für einfache Menüführung
  • Menüführung zur Anpassung von Betriebsparametern und Kommunikationsschnittstelle
  • Serviceschnittstelle


Ausführung

  • TR0VM-024T-10I-DS10-MB mit RJ12-Anschlussbuchse
  • Nur für Serien TVE und TVE-Q einsetzbar


Inbetriebnahme

  • Aufgrund der werkseitig eingestellten Volumenströme ist stets darauf zu achten, dass der Einbau der Regelgeräte nur an den vorgesehenen Stellen erfolgt
  • Inbetriebnahmeschritte für Netzwerkintegration erforderlich

  • Betriebsparameter kundenseitig anpassbar (per Display, Einstellgerät, PC-Software oder über Modbus-Register)


Ergänzende Produkte

  • Einstellgerät Typ GUIV3-M (Bestellschlüssel AT-VAV-G3)
  • Raumregelung X-AIRCONTROL mit Zonenmodul Modbus X-AIR-ZMO-MOD

Technische Information

Funktion, Ausschreibungstext, Bestellschlüssel

  • FUNKTION
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
    XS0_J6_PD_03

1 Differenzdrucktransmitter
2 Stellantrieb
3 Regeleinheit
4 Sollwert über Modbus
5 Achse mit Wirkdruckkanal

Charakteristisch für Volumenstromregelgeräte ist ein geschlossener Regelkreis zur Regelung des Volumenstroms, das heißt Messen – Vergleichen – Stellen.
Die Messung des Volumenstroms erfolgt durch Messung eines Differenzdrucks (Wirkdrucks). Dies geschieht über einen Differenzdrucksensor. Ein integrierter Differenzdrucktransmitter setzt dabei Wirkdruck in ein Spannungssignal um. Der Volumenstromistwert steht als Datenpunkt zur Verfügung. Durch die werkseitige Justage entsprechen 100 % immer dem Nennvolumenstrom (qvNenn).
Der Volumenstromsollwert wird von einem übergeordneten Regler (z. B. Raumtemperaturregler, Luftqualitätsregler, MBE) vorgegeben. Der Regler vergleicht den Volumenstromsollwert mit dem aktuellen Istwert und steuert der Regelabweichung entsprechend den internen Stellantrieb. Die variable Volumenstromregelung erfolgt zwischen qvmin und qvmax. Die Übersteuerung der Raumtemperaturregelung durch Zwangsschaltungen, beispielsweise Absperrung, ist möglich.

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts.


Kategorie

  • Compactregler für Volumenstrom

Anwendung

Regelung eines konstanten oder variablen Volumenstrom-Sollwertes. Elektronischer Regler zur Aufschaltung einer Führungsgröße und Abgriff eines Istwert zur Einbindung in eine Modbus basierte MBE. Istwert auf Nennvolumenstrom bezogen, dadurch vereinfachte Inbetriebnahme und nachträgliche Verstellung

Einsatzbereich

  • Statischer Transmitter für verschmutzte Luft in raumlufttechnischen Anlagen


Stellantrieb

  • Integriert; langsamlaufend (Laufzeit 100 s für 90°)


Einbaulage

  • Beliebig


Anschluss

  • Anschlussbuchse RJ12 mit Abdeckung durch Gummikappe, passend zu TROX X-AIRCONTROL Zonenmodul X-AIR-ZMO-MOD
  • optional Anschlussklemmen nutzbar


Versorgungsspannung

  • 24 V AC/DC


Schnittstelle/Ansteuerung

  • Modbus RTU (RS485) werksseitig aktiviert


Schnittstelleninformation

  • Modbus: Volumenstrom Sollwert sowie Istwertsignal, Klappenstellung, Zwangsteuerung, u.a.


Systemanbindung

  • Modbus Anbindung für optionale Erweiterungen z.B. TROX X-AIRCONTROL Zonenmodul Modbus


Sonderfunktionen

  • Von außen gut sichtbare Kontrollleuchte zur Signalisierung der Funktionen: ausgeregelt, nicht ausgeregelt und Spannungsausfall
  • Display zur Istwertanzeige, Parametrierung, Testfunktionen
  • Aktivierung qvmin, qvmax, Geschlossen, Offen mittels:
    • Modbus-Kommandos (Betriebsart Modbus)


Parametrierung

  • Für VVS-Regelgerät spezifische Parameter werkseitig parametriert
  • Betriebswerte: qvmin, qvmax ; Schnittstellentyp: Modbus werkseitig parametriert

Nachträgliche Anpassung mittels Display und Bedienelement direkt am Gerät oder mit optionalen Tools:

  • Einstellgerät, PC-Software (jeweils Kabelgebunden)
  • im Modbusbetrieb auch mittels Modbus-Registerzugriff


Auslieferungszustand

  • Funktionsprüfung unter Luft durch Referenzmessung auf regelmäßig validiertem Prüfstand nach DIN EN ISO 9001 zur Überprüfung der Funktion und Regelgenauigkeit des komplettierten Volumenstromreglers
  • Justage der gerätespezifischen Parameter unter Luft durch Referenzmessung auf regelmäßig validiertem Prüfstand nach DIN EN ISO 9001
  • Das Prüfprotokoll der werkseitigen Parametrierung, Funktionsprüfung und Justage muss nach Auslieferung des Volumenstromreglers zur Verfügung gestellt werden


Gleichwertigkeitskriterien

  • Das Prüfprotokoll der werkseitigen Parametrierung, Funktionsprüfung und Justage unter Luft durch Referenzmessung auf regelmäßig validiertem Prüfstand nach DIN EN ISO 9001 wird zur Verfügung gestellt




TVE – D–P1–FL / 100 / G2 / XS0-J6/M/20  –  350 [m³/h]
|||||||||
123456789


1 Serie

TVE VVS-Regelgerät

2 Dämmschale

Keine Eintragung: ohne Dämmschale

D mit Dämmschale

3 Material

Keine Eintragung: verzinktes Stahlblech

P1 Luftleitung pulverbeschichtet, RAL 7001 (silbergrau)

A2 Edelstahlausführung

4 Luftleitungsanschluss

Keine Eintragung: Aufsteckende für Luftleitung nach EN

1506, mit Sicke für optionale Dichtung

FL Flansch beidseitig

5 Nenngröße [mm]

100, 125, 160, 200, 250, 315, 400

6 Zubehör

Keine Eintragung: ohne Zubehör

D2 Doppellippendichtung beidseitig (nur mit Luftleitungsanschluss Aufsteckende)

G2 Gegenflansch beidseitig (nur mit Luftleitungsanschluss FL)

7 Anbauteil (Regelkomponente)

XS0-J6 Compactregler statisch mit Display, Schnittstelle Modbus RTU, RJ12-Buchse (für X-AIRCONTROL)

8 Betriebsart

M Modbus-RTU-Schnittstelle, variabler Betrieb

(Sollwertvorgabe über Modbusregister)

9 Betriebswerte zur werkseitigen Einstellung

Volumenstrom [m³/h oder l/s]

qvkonst (bei Betriebsart F)

qvmin – qvmax (bei Betriebsart V, M)


Bestellbeispiel: TVE-D-P1-FL/100/G2/XS0-J6/M/20-350[m³/h]
SerieTVE – VVS-Regelgerät
Dämmschalemit Dämmschale
MaterialLuftleitung pulverbeschichtet, RAL 7001 (silbergrau)
LuftleitungsanschlussFlansch beidseitig
Nenngröße [mm]100
ZubehörGegenflansch beidseitig
Anbauteil (Regelkomponente)Compactregler statisch mit Display, Schnittstelle Modbus RTU, RJ12- Buchse (für X-AIRCONTROL)
BetriebsartModbus-RTU-Schnittstelle, variabler Betrieb
Betriebswerte zur werkseitigen Einstellung 20 – 350 m³/h

Technische Daten

  • TECHNISCHE DATEN
XS0-J6 Technische Daten

Compactregler für VVS-Regelgeräte



Artikelnummer

Typ Anbaukomponente

VVS-Regelgeräte

A00000082304

TR0VM-024T-10I-DS10-MB

TVE, TVE-Q


Compactregler TR0VM-024T-10I-DS10-MB mit RJ12-Anschlussbuchse


Messprinzip/Einbaulage

statisches Messprinzip, lageunabhängig

Versorgungsspannung (Wechselspannung)

24 V AC, ± 20 %, 50/60 Hz

Versorgungsspannung (Gleichspannung)

24 V DC ± 20 %


Anschlussleistung (Wechselspannung)

TVE NW 100 – 160: maximal 4 VA

TVE NW 200 – 400: maximal 6 VA

TVE-Q bis Höhe 200: maximal 4 VA

TVE-Q ab Höhe 300: maximal 6 VA


Anschlussleistung (Gleichspannung)

TVE NW 100 – 160: maximal 2,5 W

TVE NW 200 – 400: maximal 3 W

TVE-Q bis Höhe 200: maximal 2,5 W

TVE-Q ab Höhe 300: maximal 3 W

Leistungsbedarf (Betrieb/Ruhezustand)

1 W

Laufzeit für 90°

100 s

Schutzklasse

III (Schutzkleinspannung)

Schutzart

IP 42 (bei aufgesetzter Klemmenabdeckung)

EG-Konformität

EMV nach 2014/30/EU

Busanschluss

Modbus RTU, RS485

Anzahl Knoten (Busteilnehmer)

128


Einstellbare Kommunikationsparameter

1200 – 115.200 Baud

Startbit: 1

Datenbits: 8

Stopbits: 1 oder 2

Parity: None, Even, Odd

Sollwert-/Istwertschnittstelle (Modbus)

via X-AIRCONTROL/Modus-Registerliste

Terminierung

extern erforderlich (120 Ω)



Downloads

Produktinfos

  • Produktdatenblatt Regelkomponente XS0-J6

    XS0-J6_PD_2025_03_11_DE_de Produktdatenblatt  650 KB pdf

Zertifikate

  • Konformitätserklärung / Declaration of conformity XS0 | XS0-J6 -TR0

    TVE-XM0XS0XB0EASY_CE_01_2020_07_30_de_en_fr Certificate 190 KB pdf
