AS-i Controller mit 1 Master ist ein kompaktes AS-i Mastersystem mit integriertem Text/Grafik-Display und Profibus-DP Schnittstelle

Controller zur Steuerung der Stellantriebe und Überwachung der Klappenstellung und Rauchauslöseeinrichtungen

  • Controller mit integrierter TROXNETCOM-Basic-User-Software
  • Einfache und sichere Inbetriebnahme ohne Programmieraufwand
  • Controller mit Masterfunktionalität zum autarken Betrieb
  • Integrierte Systemüberwachung
  • Automatische Erkennung der angeschlossenen Komponenten und deren Funktion
  • Menügeführte Bedienoberfläche des integrierten Controller-Displays zur Anlagenkonfiguration
  • Testen der angeschlossenen Peripherie ohne zusätzliche Hilfsmittel

Anwendung

Anwendung

  • AS-i ControllerE TNC-A1305 mit 1 Master für 31 AS-i Teilnehmer
  • Kleinsteuerung mit Signalvorverarbeitung und Gateway
  • Mit eingespielter TNC-Basic-User-Software
  • Identifizierung aller Busteilnehmer
  • Initialisierung AS-Interface-Netz
  • Fehlerdiagnose und -meldung
  • LC-Display 43 × 28 mm zur Visualisierung und Bedienung
  • ProfbusDP-Schnittstelle

Technische Information

  • Funktion
  • Technik
  • Ausschreibungstext
  • Bestellschlüssel

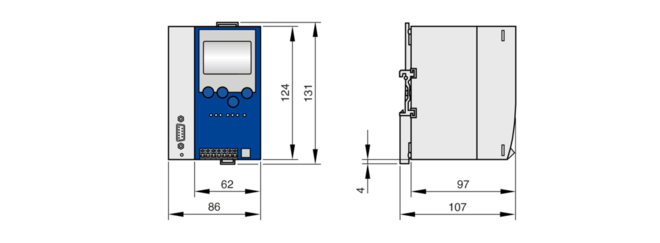

AS-i Controller TNC-A1305 00130892_0


BestellbezeichnungTNC-A1305
Betriebsspannung24 V DC
Stromaufnahme< 500 mA
Leistungsaufnahme< 10 VA
ProgrammierschnittstelleRS232C: RJ11; 9600 – 115200 Baud, galvanisch getrennt
DatenschnittstelleProfibus DP (EN 50170); max. 12M Baud Slave
Diagnose über Profibus DPja
SPS-Speicher für Anwenderprogramm128 kWorte
DisplayVollgrafisches LC-Display 128 × 64 Pixel, 43 × 28 mm
Max. zul. rel. Luftfeuchtigkeit< 95 %
Funktionsanzeige LED2 × rot; 2 x grün; 2 × gelb
Umgebungstemperatur0 – 60 °C
Lagertemperatur–20 – 70 °C
SchutzartIP 20
MTTF5 Jahre
AS-i ProfilM3
AS-i Zertifikat61103
GehäusewerkstoffeAluminium, Stahlblech verzinkt
Gehäuseabmessungen124 × 97 × 86 mm
BefestigungAuf DIN-Schiene möglich


Standardbeschreibung (Eigenschaften)

Der AS-i Controller TNC-A1305 (1 Master) ist ein kompaktes AS-i Mastersystem mit integriertem Text/Grafik-Display und Profibus-DP Schnittstelle.

  • Steuerung und Erfassung von Komponenten in einer Brandschutzklappensteuerung

Mit integrierter TNC-Basic-User-Software für die:

  • Automatische Erkennung der TROX Module und deren Funktionalität
  • Automatische Gruppenbildung
  • Netzwerksteuerung
  • Automatisierter Funktionstest
  • Handsteuerung der Klappen
  • Bedienung und Zustandsanzeige mittels integriertem Display
  • Einfache menügeführte Einstellungen zur Anlagenkonfiguration und Anpassung

  • Betriebsspannung: 24 V DC
  • Gesamtstromaufnahme aus AS-i: < 10 mA
  • Gehäusewerkstoffe: Aluminium Stahlblech verzinkt
  • Umgebungstemperatur: 0 – 60 C°
  • Schutzart: IP 20
  • Funktionsanzeige: LED 2 × rot; 2 × grün; 2 × gelb
  • Fabrikat: TROX GmbH oder gleichwertig
  • Typ: TNC-A1305

00131013_0


 Komponente
TNC-A1305       Controller mit Schnittstelle Profibus DP, 1 Master
TNC-A1306       Controller mit Schnittstelle Profibus DP, 2 Master
TNC-A1353       Controller mit Schnittstelle Modbus/TCP, 1 Master
TNC-A1354       Controller mit Schnittstelle Modbus/TCP, 2 Master
TNC-A1375       Gateway mit Schnittstelle Profibus DP, 1 Master
TNC-A2225       Repeater
TNC-ZB0252       AS-i Safety Gateway
TNC-Z0119       Passiver Busabschluss
TNC-A1146       AS-i Tuner Diagnosemodul



Downloads

Betriebsanleitungen

  • Systemhandbuch

    SH_2020_05_A00000079150_AS-i_DE_de Systemhandbuch 15 MB pdf
