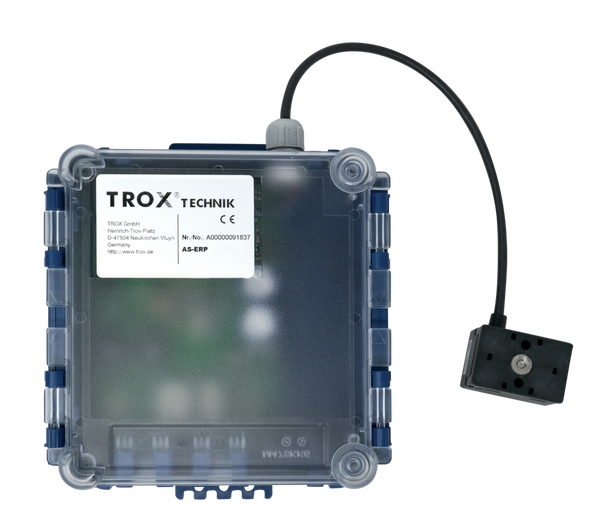

AS-EPR

KOMMUNIKATIONSSCHNITTSTELLE ZWISCHEN ANGESCHLOSSENER KOMPONENTE UND CONTROLLER

Das Modul dient zur Verbindung der Steuerung mit den Komponenten

Integrierter AS-Interface Slave
Überwachung der Übertragungsfunktion
Kurzschlussfest
Einfache Verdrahtung per Messerdurchdringungstechnik („Klick and Go“)
Laufzeitüberwachung des Klappenmotors im Controller

Allgemeine Informationen

Anwendung

Anschluss von maximal 4 Endschaltern: Klappenstellung „ZU“ oder „AUF“ von 4 Brandschutzklappen, Klappenstellung „ZU“ und „AUF“ von 2 Brandschutzklappen
Integrierter AS-Interface Slave
Überwachung der Übertragungsfunktion
Versorgungsspannung des Moduls durch AS- Interface Verdrahtung der Endlagenschalter auf Klemmen, PGVerschraubungen
für die Kabeldurchführungen
Bis 30 m Leitungslänge zwischen Modul und Endschalter
Anschluss des Flachkabels mittels Durchdringungstechnik

Technische Information

Elektrische Ausführung	4 Eingänge
Betriebsspannung	26,5 – 31,6 V DC
Stromaufnahme	< 80 mA
Eingänge
Beschaltung	PNP
Sensorversorgung	AS-i
Spannungsbereich	20 – 30 V DC
Strombelastbarkeit (für alle Eingänge gesamt)	160 mA
Kurzschlussfest	ja
Schaltpegel High/Low	> 10 V
Eingangsstrom High/Low	> 5/< 1 mA
Funktionsanzeige
Betrieb	LED grün
Funktion	LED gelb
Umgebungstemperatur	–25 – 85 °C
Schutzart, Schutzklasse	IP 67
AS-i Profil	S 0 0
E/A-Konfiguration	0 Hex
ID-Code	0 Hex
EMV	EN 50081-2; EN 50082-2
Gehäusewerkstoffe	PBTP (Pocan)
Abmessungen L x B x H	102 x 45 x 70 mm
Belegung der Datenbits	Datenbit I Belegung: D0 I – 1, D1 I – 2, D2 I – 3, D3 I – 4

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Ausschreibungstext

Standardbeschreibung (Eigenschaften)
Modul zur Erfassung von 4 Endlagen (potentialfrei)
Integrierter AS-Interface Slave
Überwachung der Übertragungsfunktion
Flachkabelanschluss
Spannungsversorgung des Moduls über AS- Interface
Fabrikat: TROX GmbH oder gleichwertig
Typ: AS-EP

AS-i Modul AS-EP

1 LEDs

2 Beschriftungsfeld

Downloads

Produktinfos

Produktdatenblatt AS-EPR

AS-EPR_PD_2024_05_08_DE_de Produktdatenblatt 130 KB pdf
