TNC-D2011

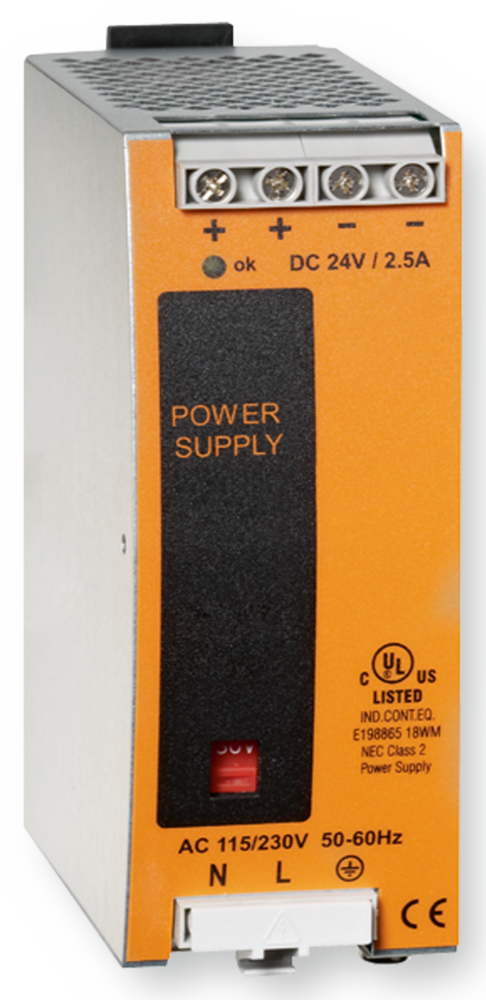

Schaltnetzteil mit 2,5 A zur Spannungsversorgung des Controllers oder Textdisplays

Geregelte Stromversorgung für Sensoren, Aktuatoren, Auswerteelektronik und Controller

  • Hoher Wirkungsgrad von > 87 %
  • Überspannungsschutz an Eingang und Ausgang
  • Montage auf Hutschiene ohne Werkzeug
  • Ausgangsspannung einstellbar bis 28 V DC
  • Überlastsicher bis 1,5 × Nennstrom
  • Extrem geringe Wärmeentwicklung durch sehr hohen Wirkungsgrad
  • Sekundäspannungsanzeige mittels LED

Anwendung

Anwendung

  • Schaltnetzteil TNC-D2011 (24 V DC; 2,5 A)
  • Spannungsversorgung für AS-i Controller und Bedien- und Visualisierungstableaus
  • Sehr hoher Wirkungsgrad von 87,5 %
  • Geringe Restwelligkeit, < 0,25 mV
  • Hohe Zuverlässigkeit

Technische Information

  • Funktion
  • Technik
  • Ausschreibungstext
  • Bestellschlüssel

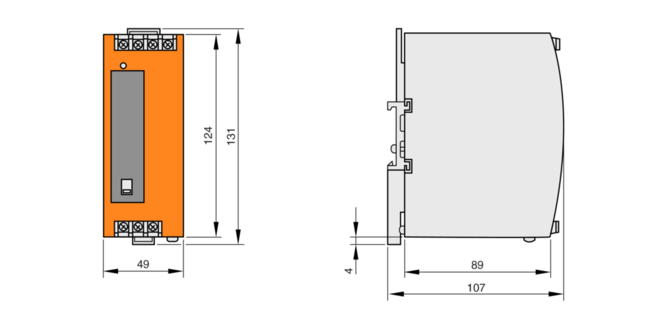

AS-i Schaltnetzteil TNC-D2011 00132395_0

BestellbezeichnungTNC-D2011
Ausgangsstrom2,5 A
Nennspannung primär115/230 V AC
Eingangsspannungsbereich85 – 132 V AC/176 – 264 V AC/160 – 375 V DC
Nennfrequenz47 – 63 Hz
Wirkungsgrad87,5 %
GehäuseAluminium
SchutzartIP 20
SchutzklasseI (Schutzerdung)
AnschlussKlemmen 1,5 – 6 mm²
Temperaturbereich–10 – +60 °C
Derating1,5 W/K (60 – 70 °C)
Ausgangsspannung24 V DC (± 5 %/–1 %) nach SELV/PELV
Bereitschaftverzögerungszeit< 20 ms
Restwelligkeit max.< 25 mV
Netzausfallüberbrückungszeit> 20 ms
Kurzschlussschutz/überlastfreija (gemäß IEC 61140)
EMVEN 50081-1; EN 61000-6-1; EN 61000-6-2; EN 61000-6-3; EN 61000-6-4
MTTF294 Jahre
Überspannungsschutz (OVP)32 V
Anzeigen LEDgrün: Ausgangsspannung


Standardbeschreibung (Eigenschaften)

Schaltnetzteil Typ TNC-D2011 zur Spannungsversorgung des Controllers oder Textdisplays.

  • Nennspannung: 115/230 AC V
  • Ausgangsspannung: 24 DC (+5 %/–1 %) V nach SELV/PELV
  • Ausgangsstrom: 2,5 A
  • Nennfrequenz: 47 – 63 Hz
  • Wirkungsgrad: 87,5 %
  • Anschluss: Klemmen 1,5 – 6 mm²
  • Gehäusewerkstoffe: Aluminium
  • Umgebungstemperatur: –10 – +60 C°
  • Schutzart: IP 20
  • Funktionsanzeige: LED grün: Ausgangsspannung
  • Fabrikat: TROX GmbH oder gleichwertig
  • Typ: TNC-D2011

00131016_0


 Schaltnetzteil
TNC-D1020 Ausgangsstrom 1,3 A
TNC-D2011 Ausgangsstrom 2,5 A
TNC-D2012 Ausgangsstrom 5 A
TNC-D2013 Ausgangsstrom 10 A
