X-CUBE SCHOOLAIR-V-HE

Ausführung KR (Raumansicht)

{249}

Konform nach VDI 6022

Kreuz-Gegenstrom Wärmerückgewinner

Kreuz-Gegenstrom-Wärmerückgewinner

Revision Filter und Wärmerückgewinner

Wasseranschluss- und Regelungsanschlussbereich

Justierfuß

X-CUBE SCHOOLAIR-V-HE

Zu- und Abluftgerät mit Umschaltmöglichkeit auf Sekundärluftbetrieb, inklusive Kreuz-Gegenstrom-Wärmerückgewinner und Wärmeübertrager zum vertikalen Einbau an der Fassade

Anschlussfertiges dezentrales Lüftungsgerät zur komfortablen Raumtemperierung sowie Be- und Entlüftung von Räumen wie z. B. Unterrichts- oder Besprechungsräumen und Kindertagesstätten

Akustisch optimierte EC-Ventilatoren mit niedriger spezifischer Ventilatorleistung, nach DIN EN 16798-3 SFP = 0
Kreuz-Gegenstrom-Wärmerückgewinner (Rückwärmzahl 84 %)
Hocheffizienter Wärmeübertrager zum Heizen und Kühlen als 2- oder 4-Leiter-System
Anschluss des Wärmeübertragers raumseitig rechts
Kondensatwanne mit Kondensatanschluss (Kondensatanschluss bauseits notwendig)
Ganzjährige Nutzung der Wärmerückgewinnung
Reduzierung der Feinstaub- und Pollenbelastung durch integrierte Luftfilter nach VDI 6022 – Filterklasse ISO ePM1 65 % und Abluft ISO Coarse 55 %
Werkzeugloser Filterwechsel
Motorisierte Absperrklappen, stromlos geschlossen
Montage während des Schulbetriebs möglich

Optionale Ausstattung und Zubehör

Speziell auf dezentrale Lüftungsgeräte ausgelegte und modular aufgebaute Regelung FSL-CONTROL III
Holzverkleidung als Raumlösung in diversen Farben inklusive TROX Lüftungsgittern für Zu- und Abluft (Selbstbausatz)

Allgemeine Informationen

X-CUBE/SCHOOLAIR-V-HE-2/KR/600×2000×408/C3

Brüstungsgeräte für die Montage vertikal an der Fassade

Bitte beachten:

Die beschriebene Brüstungslüftungsgerätevariante ist mit einer im Gerät integrieten Einzelraumregelung für autarken Klassenraumbetrieb ausgestattet.
Die gelieferten Regler beinhalten die Parameter der Standardregelung für einen Betrieb gemäß unserer Regelungsbeschreibung

Schullüftungsgerät – Vertikaler Einbau – Mastergerät

Brüstungslüftungsgerät TROX X-CUBE/SCHOOLAIR-V-HE mit Zu- und Abluftfunktion, hoher Rückwärmzahl und Umschaltmöglichkeit auf Sekundärluftbetrieb (luftqualitätsabhängig) sowie Heizfunktion zum Einbau senkrecht an der Fassade:

Gerätegehäuse aus verzinktem Stahlblech, Deckel und Blechverbindungen über Gewindetiefzüge und Edelstahlkreuzschlitzschrauben, alle notwendigen internen Luftkanalführungen abgedichtet und ausgekleidet, interne Elektrokabeldurchführungen abgedichtet, Sichtflächen pulverbeschichtet (RAL 9005, tiefschwarz)
Schall- und wärmedämmende Auskleidung auf Saug- und Druckseite aus glasseidenkaschierter Mineralwolle (Baustoffklasse A, nicht brennbar nach DIN 4102, T1), abriebfest bis Luftgeschwindigkeiten von 20 m/s, oder geschlossenporigem Dämmstoff
Das Gerät entspricht den hygienischen Anforderungen der VDI 6022
Höhenverstellbaren Stellfüße, +40 mm, zum Ausgleich von Rohbautoleranzen
Seitlich angeordnete Langlochlasche (Langloch 6,5 × 13,5 mm) zur Befestigung an der Wand
Anschluss an die bauseitigen Außenluft- und Fortluftöffnungen der Fassade mit umlaufendem geschlossenporigem Dichtband auf der Geräterückseite, d = 10 mm, der Ansaug- und Ausblaswiderstand der bauseitigen Konstruktion sollte bei Nennvolumenstrom 20 Pa nicht überschreiten
Abluftansaugung von Raumseite im oberen Bereich der Gerätefront (Ausführung KR: Abluftöffnung raumseitig rechts / Ausführung KL: Abluftöffnung raumseitig links)
Einsatz von 2 energiesparenden EC-Radialgebläsen, Zu- und Abluftventilator eingestuft in Kategorie SFP 0 (< 300 W/(m³/s)) nach DIN EN 16798-3:2017-11, elektrische Leistungsaufnahme des gesamten Gerätes bei Nennvolumenstrom 240 m³/h < 40 Watt, zur Dimensionierung der Anschlussleitung ist eine Anschlussleistung von 592 VA zu berücksichtigen
Geeignet für 3 Drehzahlstufen (150, 200 und 240 m³/h sowie Boost-Stufe mit 360 m³/h), Ansteuerung über geräteinterne Einzelraumregelung, Volumenstromstufenkorrektur durch Anpassung der Steuerspannung nachträglich möglich
Die technischen Anforderungen der EU-Verordnung 1253/2014 für Nichtwohnungslüftungsanlagen werden erfüllt und verordnungsgemäß dokumentiert
Integrierter Wärmeübertrager zur Wärmerückgewinnung (Kreuz-Gegenstrom-WRG) mit hohem Wirkungsgrad (Rückwärmzahl > 84 %), inklusive Kondensataufnahme und Ableitung. Die geräteinterne Regelung bietet ganzjährigen Nutzung der Wärmerückgewinnung, auch bei sehr niedrigen Temperaturen. Dies trägt dazu bei, die zur Verfügung stehende wasserseitige Heizleistung zu reduzieren. Ein Kondensatanschluss ist zwingend notwendig! Zugänglichkeit zu Wartungszwecken über separaten Servicedeckel ohne Entfernen des Gerätedeckels möglich
Mit elektromotorischem Bypass, welcher einen Teilluftvolumenstrom an der WRG bypassen lässt, Antrieb 24 V (stetig), Ansteuerung über geräteinterne Einzelraumregelung
Motorische Absperrklappen in Außen-/ und Fortluftbereich, stromlos geschlossen im inaktiven Zustand durch Energiespeicher, Antrieb 230 V, Auf – Zu, Ansteuerung über geräteinterne Einzelraumregelung
Automatische Umschaltung auf Sekundärluftbetrieb (nur in Verbindung mit Luftqualitätssensor) erfolgt sofern die Raumluftqualität (gemessen am z. B. geräteinternen CO₂-Sensor) innerhalb der zuvor definierten Grenzwerte liegt. Dazu werden die Außenluftklappen zugefahren, die selbsttätige Sekundärluftklappe öffnet sich und der Abluftventilator wird abgeschaltet
Im Gerät enthaltene elektrische Komponenten komplett verdrahtet mit FSL-CONTROL III, Regelkomponenten werden im Gerät integriert. Kabel zum bauseitigen Anschluss (Anschluss nicht Lieferumfang TROX) der Spannungsversorgung (L, N, PE) mit Aderendhülsen ca. 1 m aus dem Gerät herausgeführt: Als Übergabestelle zum bauseitigen Gewerk Elektro:
- Spannungsversorgung (230 V): 3 Adern, 3 × 1,5 mm² (L, N, PE)
Anschlussmöglichkeit für Buskommunikation (optional), Anschluss Raumbediengerät etc. nach Öffnung des Kundenbereichs der Regelung. Als Übergabestelle zum bauseitigen Gewerk Messen/Steuern/Regeln:
- Reihenklemmen Typ Wago 260 für den bauseitigen Anschluss von
  - Digitalen Eingängen DI
  - Digitalen Ausgängen DO
  - Master-Slave-Verbindung RS485
  - Optionale Integration in MBE/GA via RS485 (Modbus/BACnet)
  - Raumbediengerät
  - RJ45-Buchse als Servicezugang zur Bedienoberfläche
  - Optionale Integration in eine bauseitige MBE/GA via Ethernet (Modbus/BACnet)
Folgende Fühler werden zur Steuerung der Einzelraumregelung im Gerät angeordnet (die Raum-Ist-Temperatur wird am Raumbediengerät erfasst):
- Raumluftqualitätssensor CO₂
- Zulufttemperaturerfassung nach dem Wärmeübertrager
- Außenlufttemperaturerfassung in der Außenluftansaugung
2-Leiter Aluminium-Kupferrohr-Wärmeübertrager zur Lufterwärmung, abgestimmt auf die projektspezifischen Daten, zur Reinigung leicht abnehmbar (entscheidend ist die bauseitige Anbindung an die Hauptverrohrung, nicht Lieferumfang TROX), Entleerungs- und Entlüftungsmöglichkeit pro Heiz-/Kühlkreislauf, Anordnung raumseitig rechts. Wir empfehlen eine Anbindung an das bauseitige Rohrnetz mit flexiblen Schläuchen (nicht im Lieferumfang TROX), um den Wärmeübertrager zur Reinigung leicht entnehmen zu können
Übergabepunkte sind die Anschlüsse am Wärmeübertrager, ausgebildet in ½" flach dichtend mit Überwurfmutter
Leicht reinigbare Kondensatwanne mit Kondensatableitung, (Ø 12 × 1 mm aus verzinktem Stahlblech pulverbeschichtet, RAL 9005)
Außenluftfilter als Plisseefilter Klasse ePM1 (Feinstaubfilter):
- Filterklasse nach ISO16890: ISO ePM1 65 %
- Eurovent zertifiziert
- ePM1 Filtermedien aus hochwertigem, nassfestem Glasfaserpapier sind in enge Falten gelegt, die Abstandshalter sind aus thermoplastischen Schmelzkleber und sorgen für einen gleichmäßigen Abstand (4 mm) der Falten zueinander
- der Rahmen ist aus feuchtigkeitsbeständigem Vlies mit Auszuglaschen und darf den Durchströmquerschnitt nicht verkleinern (Filtergröße = Durchströmquerschnitt)
- Filterfläche ≥ 2,65 m²
Abluftfilter Klasse G3 (Grobstaubfilter) als Flachfiltermedium, Filterklasse nach ISO16890: ISO Coarse 50 %
schneller Wechsel der Filter möglich, da Filtereinschub nach Öffnung der bauseitigen Verkleidung werkzeugfrei öffenbar über bedienerfreundliche Vierteldrehverschlüsse (Zugänglichkeit darf von der bauseitigen Brüstungsverkleidung nicht eingeschränkt werden)
geschlossenporige Dichtbänder zur Abdichtung und Anpassung an die bauseitige Verkleidung nicht Lieferumfang TROX
Die bauseitige Brüstungsverkleidung erhält Perforationen in festzulegenden Bereichen für die Zulufteinbringung, zur Abluft- und Sekundärluftansaugung und darf auf der Gerätevorderseite Wartungsarbeiten sowie Gerätemontage/-Demontage nicht einschränken
Lichter Abstand Vorderkante Gerät zur Innenkante der Brüstungsverkleidung ca. 30 mm
Die Gerätefront muss nach Demontage der bauseitigen Verkleidung komplett zugänglich sein

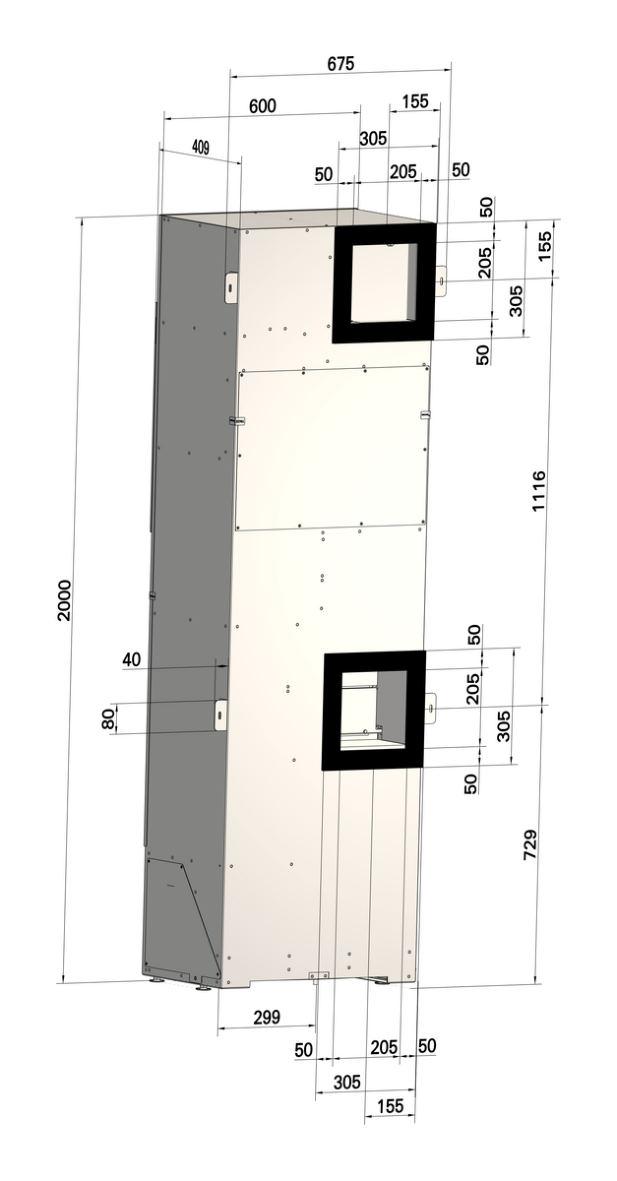

Geräte – Abmessungen und Gewicht:

Breite: ca. 600 mm
Höhe: ca. 2000 mm (ohne Stellfußbereich, ohne Befestigungslasche)
Tiefe: ca. 408 mm (ohne Fassadendichtung, ohne PG/M-Verschraubungen)
Gewicht: ca. 90 kg

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

SEH Fortluft Einzelraum

SRO Außenluft Einzelraum

SRS Zuluft Einzelraum

SET Abluft Einzelraum

SEC Sekundärluft Einzelraum

1 Außenlufttemperaturfühler (optional)

2 Absperrklappe mit Stellantrieb (Fortluft und Außenluft)

3 Feinstaubfilter ePM1 65 %

4 EC-Ventilator (Zu- und Abluft)

5 Rekuperativer Wärmerückgewinner

6 Schalldämpfer

7 Lufterhitzer

8 Luftkühler (optional)

9 Zulufttemperaturfühler (optional)

10 Bypassklappe mit Stellantrieb (stetig)

11 CO₂-Sensor (optional)

12 Abluftfilter ISO Coarse 55 %

Funktionsbeschreibung

Dezentrale Zu- und Abluftgeräte be- und entlüften den Raum und decken die Kühl- und Heizlast gemäß der technischen Daten ab. Die Außenluft wird von einem EC Radialventilator angesaugt und strömt durch die motorisierte Absperrklappe und den Außenluftfilter. Danach strömt die Außenluft durch den Kreuz-Gegenstrom-Wärmerückgewinner, der in energetisch sinnvollen Betriebssituationen und zum Geräteschutz abgeschaltet werden kann. Bevor die Zuluft quellluftartig in den Raum strömt, wird sie bei Bedarf im Wärmeübertrager noch geheizt bzw. gekühlt (optional bei 4-Leiter-Geräten). Die Abluft strömt durch den Abluftfilter, bevor sie durch den Wärmerückgewinner, den Abluftventilator und die motorisierte Absperrklappe als Fortluft ins Freie gefördert wird. Bei ausreichend guter Raumluftqualität schaltet die FSLCONTROL III Regelung durch Schließen der Außenluftklappen in den energetisch sinnvollen Sekundärluftbetrieb. Die Regelung vergleicht dabei die Soll-Werte der Raumluftqualität mit den am CO2-Sensor gemessenen Ist-Werten und schaltet automatisch zwischen Außenluft- und Sekundärluftbetrieb um. Zum Brandschutz, Frostschutz und zur Vermeidung von Zugluft werden bei Stromausfall die Außenluft- und Fortluftklappe zugefahren. Hierzu besitzen die Stellantriebe einen Energiespeicher. Die Zuluft strömt mit mittlerer Geschwindigkeit von 0,5 – 0,8 m/s fassadennah in den Raum. Durch die Induktionswirkung werden die Geschwindigkeiten bereits kurz nach dem Lufteintritt in den Raum abgebaut, so dass sich die Zuluft im Kühlfall über die gesamte Bodenfläche quellluftartig ausbreitet. An Wärmequellen wie Menschen und Geräten bildet sich durch natürliche Konvektion eine Auftriebsströmung, so dass primär in diesen Bereichen die Luft ausgetauscht wird.

Breite	600 mm
Höhe	2000 mm
Tiefe	408 mm
Volumenstrom	150, 200, 240 m³/h (Boost 360 m³/h)
Nennvolumenstrom	240 m³/h
Schallleistungspegel	36 – 50 dB(A)
Wärmerückgewinnungsgrad	84 %
maximaler Betriebsdruck wasserseitig	6 bar
maximale Betriebstemperatur	75 °C
Versorgungsspannung	230 V AC ±10 %, 50/60 Hz
Anschlussleistung	592 VA
Gewicht	90 kg

X-CUBE/SCHOOLAIR-V-HE (Auslegungsbeispiel 2-Leiter-Ausführung – aktiv heizen)

Zuluftvolumenstrom	m³/h	150	200	240	360
Gesamtheizleistung	W	1110	1460	1760	2590
Raumheizleistung	W	942	1202	1411	1972
Temperatur der Luft im Gerät	°C	17,0	16,5	16,1	15,3
Zulufttemperatur	°C	38,8	38,0	37,6	36,4
Kondensat	g/h	400	500	600	900
Warmwassermenge	l/h	40	55	70	120
Wassereintrittstemperatur	°C	60	60	60	60
Wasseraustrittstemperatur	°C	35,8	36,9	38,2	41,2
Druckverlust wasserseitig	kPa	1,0	2,0	3,0	5,0
Schallleistungspegel L_WA	dB(A)	36	40	43	50
Schalldruckpegel inkl. 8 dB Systemdämpfung	dB(A)	28	32	35	42
Wirkleistung P_el	W	22	32	40	90

Luftseitige Daten Heizbetrieb:

Temperatur/relative Feuchte Außenluft: -12 °C/90 %
Temperatur/relative Feuchte Raumluft: 20 °C/40 %

X-CUBE/SCHOOLAIR-V-HE (Auslegungsbeispiel 2-Leiter-Ausführung – isotherm einblasen)

Zuluftvolumenstrom	m³/h	150	200	240	360
Gesamtheizleistung	W	580	640	780	1200
Temperatur der Luft im Gerät	°C	16,7	15,9	15,4	14,3
Raumheizleistung	W	351	287	313	361
Zulufttemperatur	°C	28,0	25,3	24,9	24,0
Kondensat	g/h	500	700	800	1100
Warmwassermenge	l/h	20	20	25	40
Wassereintrittstemperatur	°C	60	60	60	60
Wasseraustrittstemperatur	°C	34,7	32,0	32,9	33,9
Druckverlust wasserseitig	kPa	0,8	0,8	1,0	2,5
Schallleistungspegel L_WA	dB(A)	36	40	43	50
Schalldruckpegel inkl. 8 dB Systemdämpfung	dB(A)	28	32	35	42
Wirkleistung P_el	W	22	32	40	90

Luftseitige Daten Heizbetrieb:

Temperatur/relative Feuchte Außenluft: -16 °C/90 %
Temperatur/relative Feuchte Raumluft: 21 °C/30 %

X-CUBE/SCHOOLAIR-V-HE (Auslegungsbeispiel 4-Leiter-Ausführung)

Zuluftvolumenstrom	m³/h	150	200	240	360
Gesamtkühlleistung	W	660	870	1040	1570
Raumkühlleistung	W	401	534	641	962
Temperatur der Luft im Gerät	°C	26,8	27,0	27,0	27,2
relative Feuchte	%	54	53,5	53,0	52,6
Wassergehalt der trockenen Luft	kg	11,9	11,9	11,9	11,9
Zulufttemperatur	°C	18	18	18	18
Kondensat	g/h	309	398	471	707
Kaltwassermenge	l/h	55	80	95	140
Wassereintrittstemperatur	°C	7	7	7	7
Wasseraustrittstemperatur	°C	17,3	16,4	16,4	16,6
Druckverlust wasserseitig	kPa	2,5	5,0	6,5	12,5
Gesamtheizleistung	W	870	1230	1490	2030
Raumheizleistung	W	651	935	1114	1395
Temperatur der Luft im Gerät	°C	17,4	17,0	16,7	16,1
Zulufttemperatur	°C	34,0	35,0	34,9	32,6
Kondensat	g/h	800	1000	1200	1800
Warmwassermenge	l/h	50	90	130	170
Wassereintrittstemperatur	°C	50	50	50	50
Wasseraustrittstemperatur	°C	34,9	38,2	40,1	39,6
Druckverlust wasserseitig	kPa	2	5	9,5	15
Schallleistungspegel L_WA	dB(A)	36	40	43	50
Schalldruckpegel inkl. 8 dB Systemdämpfung	dB(A)	28	32	35	42
Wirkleistung P_el	W	22	32	40	90

Luftseitige Daten Kühlbetrieb:

Temperatur/relative Feuchte Außenluft: 32 °C/40 %
Temperatur/relative Feuchte Raumluft: 26 °C/50 %

Luftseitige Daten Heizbetrieb:

Temperatur/relative Feuchte Außenluft: -12 °C/90 %
Temperatur/relative Feuchte Raumluft: 21 °C/40 %

X-CUBE/SCHOOLAIR-V-HE-2/KR/600×2000×408/C3

Brüstungsgeräte für die Montage vertikal an der Fassade

Bitte beachten:

Schullüftungsgerät – Vertikaler Einbau – Mastergerät

Gerätegehäuse aus verzinktem Stahlblech, Deckel und Blechverbindungen über Gewindetiefzüge und Edelstahlkreuzschlitzschrauben, alle notwendigen internen Luftkanalführungen abgedichtet und ausgekleidet, interne Elektrokabeldurchführungen abgedichtet, Sichtflächen pulverbeschichtet (RAL 9005, tiefschwarz)
Schall- und wärmedämmende Auskleidung auf Saug- und Druckseite aus glasseidenkaschierter Mineralwolle (Baustoffklasse A, nicht brennbar nach DIN 4102, T1), abriebfest bis Luftgeschwindigkeiten von 20 m/s, oder geschlossenporigem Dämmstoff
Das Gerät entspricht den hygienischen Anforderungen der VDI 6022
Höhenverstellbaren Stellfüße, +40 mm, zum Ausgleich von Rohbautoleranzen
Seitlich angeordnete Langlochlasche (Langloch 6,5 × 13,5 mm) zur Befestigung an der Wand
Anschluss an die bauseitigen Außenluft- und Fortluftöffnungen der Fassade mit umlaufendem geschlossenporigem Dichtband auf der Geräterückseite, d = 10 mm, der Ansaug- und Ausblaswiderstand der bauseitigen Konstruktion sollte bei Nennvolumenstrom 20 Pa nicht überschreiten
Abluftansaugung von Raumseite im oberen Bereich der Gerätefront (Ausführung KR: Abluftöffnung raumseitig rechts / Ausführung KL: Abluftöffnung raumseitig links)
Einsatz von 2 energiesparenden EC-Radialgebläsen, Zu- und Abluftventilator eingestuft in Kategorie SFP 0 (< 300 W/(m³/s)) nach DIN EN 16798-3:2017-11, elektrische Leistungsaufnahme des gesamten Gerätes bei Nennvolumenstrom 240 m³/h < 40 Watt, zur Dimensionierung der Anschlussleitung ist eine Anschlussleistung von 592 VA zu berücksichtigen
Geeignet für 3 Drehzahlstufen (150, 200 und 240 m³/h sowie Boost-Stufe mit 360 m³/h), Ansteuerung über geräteinterne Einzelraumregelung, Volumenstromstufenkorrektur durch Anpassung der Steuerspannung nachträglich möglich
Die technischen Anforderungen der EU-Verordnung 1253/2014 für Nichtwohnungslüftungsanlagen werden erfüllt und verordnungsgemäß dokumentiert
Integrierter Wärmeübertrager zur Wärmerückgewinnung (Kreuz-Gegenstrom-WRG) mit hohem Wirkungsgrad (Rückwärmzahl > 84 %), inklusive Kondensataufnahme und Ableitung. Die geräteinterne Regelung bietet ganzjährigen Nutzung der Wärmerückgewinnung, auch bei sehr niedrigen Temperaturen. Dies trägt dazu bei, die zur Verfügung stehende wasserseitige Heizleistung zu reduzieren. Ein Kondensatanschluss ist zwingend notwendig! Zugänglichkeit zu Wartungszwecken über separaten Servicedeckel ohne Entfernen des Gerätedeckels möglich
Mit elektromotorischem Bypass, welcher einen Teilluftvolumenstrom an der WRG bypassen lässt, Antrieb 24 V (stetig), Ansteuerung über geräteinterne Einzelraumregelung
Motorische Absperrklappen in Außen-/ und Fortluftbereich, stromlos geschlossen im inaktiven Zustand durch Energiespeicher, Antrieb 230 V, Auf – Zu, Ansteuerung über geräteinterne Einzelraumregelung
Automatische Umschaltung auf Sekundärluftbetrieb (nur in Verbindung mit Luftqualitätssensor) erfolgt sofern die Raumluftqualität (gemessen am z. B. geräteinternen CO₂-Sensor) innerhalb der zuvor definierten Grenzwerte liegt. Dazu werden die Außenluftklappen zugefahren, die selbsttätige Sekundärluftklappe öffnet sich und der Abluftventilator wird abgeschaltet
Im Gerät enthaltene elektrische Komponenten komplett verdrahtet mit FSL-CONTROL III, Regelkomponenten werden im Gerät integriert. Kabel zum bauseitigen Anschluss (Anschluss nicht Lieferumfang TROX) der Spannungsversorgung (L, N, PE) mit Aderendhülsen ca. 1 m aus dem Gerät herausgeführt: Als Übergabestelle zum bauseitigen Gewerk Elektro:
- Spannungsversorgung (230 V): 3 Adern, 3 × 1,5 mm² (L, N, PE)
Anschlussmöglichkeit für Buskommunikation (optional), Anschluss Raumbediengerät etc. nach Öffnung des Kundenbereichs der Regelung. Als Übergabestelle zum bauseitigen Gewerk Messen/Steuern/Regeln:
- Reihenklemmen Typ Wago 260 für den bauseitigen Anschluss von
  - Digitalen Eingängen DI
  - Digitalen Ausgängen DO
  - Master-Slave-Verbindung RS485
  - Optionale Integration in MBE/GA via RS485 (Modbus/BACnet)
  - Raumbediengerät
  - RJ45-Buchse als Servicezugang zur Bedienoberfläche
  - Optionale Integration in eine bauseitige MBE/GA via Ethernet (Modbus/BACnet)
Folgende Fühler werden zur Steuerung der Einzelraumregelung im Gerät angeordnet (die Raum-Ist-Temperatur wird am Raumbediengerät erfasst):
- Raumluftqualitätssensor CO₂
- Zulufttemperaturerfassung nach dem Wärmeübertrager
- Außenlufttemperaturerfassung in der Außenluftansaugung
2-Leiter Aluminium-Kupferrohr-Wärmeübertrager zur Lufterwärmung, abgestimmt auf die projektspezifischen Daten, zur Reinigung leicht abnehmbar (entscheidend ist die bauseitige Anbindung an die Hauptverrohrung, nicht Lieferumfang TROX), Entleerungs- und Entlüftungsmöglichkeit pro Heiz-/Kühlkreislauf, Anordnung raumseitig rechts. Wir empfehlen eine Anbindung an das bauseitige Rohrnetz mit flexiblen Schläuchen (nicht im Lieferumfang TROX), um den Wärmeübertrager zur Reinigung leicht entnehmen zu können
Übergabepunkte sind die Anschlüsse am Wärmeübertrager, ausgebildet in ½" flach dichtend mit Überwurfmutter
Leicht reinigbare Kondensatwanne mit Kondensatableitung, (Ø 12 × 1 mm aus verzinktem Stahlblech pulverbeschichtet, RAL 9005)
Außenluftfilter als Plisseefilter Klasse ePM1 (Feinstaubfilter):
- Filterklasse nach ISO16890: ISO ePM1 65 %
- Eurovent zertifiziert
- ePM1 Filtermedien aus hochwertigem, nassfestem Glasfaserpapier sind in enge Falten gelegt, die Abstandshalter sind aus thermoplastischen Schmelzkleber und sorgen für einen gleichmäßigen Abstand (4 mm) der Falten zueinander
- der Rahmen ist aus feuchtigkeitsbeständigem Vlies mit Auszuglaschen und darf den Durchströmquerschnitt nicht verkleinern (Filtergröße = Durchströmquerschnitt)
- Filterfläche ≥ 2,65 m²
Abluftfilter Klasse G3 (Grobstaubfilter) als Flachfiltermedium, Filterklasse nach ISO16890: ISO Coarse 50 %
schneller Wechsel der Filter möglich, da Filtereinschub nach Öffnung der bauseitigen Verkleidung werkzeugfrei öffenbar über bedienerfreundliche Vierteldrehverschlüsse (Zugänglichkeit darf von der bauseitigen Brüstungsverkleidung nicht eingeschränkt werden)
geschlossenporige Dichtbänder zur Abdichtung und Anpassung an die bauseitige Verkleidung nicht Lieferumfang TROX
Die bauseitige Brüstungsverkleidung erhält Perforationen in festzulegenden Bereichen für die Zulufteinbringung, zur Abluft- und Sekundärluftansaugung und darf auf der Gerätevorderseite Wartungsarbeiten sowie Gerätemontage/-Demontage nicht einschränken
Lichter Abstand Vorderkante Gerät zur Innenkante der Brüstungsverkleidung ca. 30 mm
Die Gerätefront muss nach Demontage der bauseitigen Verkleidung komplett zugänglich sein

Geräte – Abmessungen und Gewicht:

Breite: ca. 600 mm
Höhe: ca. 2000 mm (ohne Stellfußbereich, ohne Befestigungslasche)
Tiefe: ca. 408 mm (ohne Fassadendichtung, ohne PG/M-Verschraubungen)
Gewicht: ca. 90 kg

FSL-CONTROL III Regler

Inklusive Regelsystem FSL-CONTROL III, wie nachfolgend beschrieben:

FSL-CONTROL III ist als autarke Einzelraumregelung mit einfachem Zeitprogramm beschrieben. Optionale Erweiterungen, wie z. B. Integration in eine bauseitige MBE/GA via Modbus TCP, Modbus RTU, BACnet MS/TP oder BACnet IP, Feuchtesensorik, Rücklauftemperaturfühler, elektromotorische Ventilantriebe oder druckunabhängige Regelventile, sind im Lieferprogramm enthalten, müssen aber in der folgenden Beschreibung gegen die Standardkomponenten ausgetauscht werden. Zudem wird ein Raumtemperatursignal benötigt. Dazu stehen verschiedene Raumbediengeräte und Fühler zur Auswahl. Die zugehörigen optionalen Ausstattungstextbausteine finden Sie im Anhang der nachfolgenden Standardausstattung für raumautarken Betrieb - siehe Optionales Regelungszubehör. Wir empfehlen eine Inbetriebnahme durch TROX. Zugehörige Textbausteine finden Sie weiter unten.

TROX Regelmodul FSL-CONTROL III (Bestellschlüssel ...-C3-MA ...):

Einzelraumregler zur DIN-Schienen-Montage im Gerät oder in separatem Regelungsgehäuse
42 digitale bzw. analoge Ein- und Ausgänge
Als Flashspeichermedium ist eine microSD-Karte mit mindestens 2 GB Speicherplatz integriert. Dort werden die Trenddaten gespeichert und sind über die RJ45-Buchse abrufbar
Werkseitig mit speziell für dezentrale Lüftungsgeräte entwickeltem Softwarepaket für Mastergeräte ausgestattet. Die Software ermöglicht eine einfache Master-Slave-Kommunikation über Modbus RTU
Es können bis zu 10 Slavegeräte an ein Mastergerät angeschlossen werden
Die Software stellt 3 Betriebsmodi (Aus, Automatik und Handbetrieb), 3 Betriebsarten (Anwesend, Abwesend und Standby) und 4 Betriebsartenübersteuerungen (Boost, Klausur, Nachtlüftung und Lüfterzwangsschaltung) zur Verfügung
Grundsätzliche Unterscheidung zwischen Raumtemperaturregelung durch Ansteuerung von Heiz- und Kühlventilen bzw. stetiger Bypassklappe oder Zulufttemperaturregelung für isothermen Lüftungsbetrieb
CO₂-geführte Luftqualitätsregelung
Ganzjährige WRG-Nutzung
Filterüberwachung
Konfigurierbare DI für bauseitigen Anschluss von Präsenzmeldern, Fensterkontakten, Ferienschaltung etc.
Alarmmeldungen: Typ A (Abschaltungen) und Typ B (Benachrichtigungen)

RTC Echtzeituhr

Real-Time-Clock (RTC/Echtzeituhr) (Bestellschlüssel ...-T/...):

Bestandteil des Master-Software-Pakets
Ermöglicht ein einfaches Zeitprogramm
- 7 Tage mit jeweils 10 Schaltpunkten
- Automatische Sommer-/Winterzeitumschaltung
- Zeitliche Aktivierung der Nachtauskühlung

CO2-Sensor

CO₂-Sensor (Bestellschlüssel .../C/...):

In der Abluftansaugung des Mastergerätes angeordneter Sensor zur Erfassung der Raumluftqualität und entsprechender Steuerung des Außenluftvolumenstroms
Messung über einen NDIR-Sensor, der auf Infrarotbasis arbeitet und durch sein 2-Strahl-Messprinzip etwaige Verschmutzungen kompensiert
Messbereich 0 – 2000 ppm

Zulufttemperaturfühler

Zulufttemperaturfühler (Bestellschlüssel .../Z/...):

Zulufttemperaturfühler mit NTC-Thermistor als Fühlerelement, Widerstand 10 kΩ bei 25 °C, Messbereich -35 – 105 °C
Besonders schnelle Reaktionszeit durch gelochte Messspitze

Außenlufttemperaturfühler

Außenlufttemperaturfühler (Bestellschlüssel .../A/...):

Außenlufttemperaturfühler mit NTC-Thermistor als Fühlerelement, Widerstand 10 kΩ bei 25 °C, Messbereich -35 – 105 °C

Wasserseitige Komponenten

Wasserseitige Komponenten (Bestellschlüssel…/HV-R-…):

Ventilstellantrieb:

1 × thermoelektrischer Stellantrieb zum Öffnen und Schließen von Ventilen, mit Stellungsanzeige, inklusive steckbarer Anschlussleitung, Betriebsspannung 24 V DC, Steuerspannung 0 – 10 V DC, Leistungsaufnahme 1 W, Schutzart: IP 54

Durchgangsventil:

1 × Durchgangskleinventil ½" Standard, handfest vormontiert, PN 16, DN 10, kvs 0,4 (alternativ 0,25, 0,63 oder 1,0 m³/h – bitte nennen Sie uns den benötigten kvs-Wert), Ventilgehäuse Durchgangsform mit Außengewinde beidseitig ½“ flach dichtend, Medientemperatur 1 – 110 °C

Rücklaufverschraubung:

1 × Rücklaufverschraubung beidseitig ½“, handfest vormontiert, Nennweite DN 15; Ventilgehäuse Durchgangsform mit Außengewinde beidseitig ½“ flach dichtend, zur Regulierung und Absperrung, Medientemperatur maximal 120 °C

Optionales Regelungszubehör

Optionale Ausstattungsmöglichkeiten zur Komfortsteigerung der Regelung FSL-CONTROL III:

TROX Raumbediengeräte für FSL-CONTROL III

Je Raum wird mindestens ein Raumtemperatursignal benötigt. Es stehen von TROX diverse Varianten an Raumbediengeräten zur Verfügung, wahlweise mit oder ohne Stufenschaltung. Zusätzlich bieten wir einen Raumtemperaturfühler RTF ohne Bedienelemente an. Alternative bauseitige Raumbediengeräte müssen über eine Buskommunikation aufgeschaltet werden

Digitale Raumbediengeräte für Aufputzmontage:

Für die Bedienung und Einstellung der Lüftungsgeräte.

Lose als Beistellteil mitgeliefert. Anbindung an Mastergerät über Modbus serial line. Projektspezifische Software inklusive Sollwertsteller, diverser Statusanzeigen, Stufenschalter, CO₂-Ampel. Berührungsempfindliches Farbdisplay 3,5", 320 × 240 Pixel. Sensor: NTC 10 kΩ. Schutzart: IP 20. Typ: Schneider TM172DCLWT. Abmessungen (H × B × T): 120 × 86 × 25 mm. Gewicht: 340 g. Farbe: weiß. Montage: Wandaufbau oder auf Standard-Unterputzdose. Versorgung: 24 V DC (inklusive passendem Schaltnetzteil für Unterputzmontage). Leistungsaufnahme: 3,2 VA/1,3 W. Optional weitere Designrahmen gegen Mehrpreis auf Anfrage erhältlich

Raumbediengeräte mit Stufenschalter für Aufputzmontage:

Raumbediengerät mit Stufenschaltung, Typ Thermokon, Aufputzmontage:

Lose als Beistellteil mitgeliefert, mit Raumtemperaturfühler, Sollwertversteller, Übersteuerungstaste, LED und 3-Stufenschalter sowie Aus und Automatik, Gehäuse aus PVC0 reinweiß (RAL 9010), Montage auf 60 mm Unterputzdose oder direkt auf der Wand, NTC-Thermistor als Fühlerelement, Widerstand 20 kΩ bei 25 °C, Abmessungen (B × H × T): 84,5 × 84,5 × 25 mm, Betriebstemperatur: -35 – 70 °C

Raumbediengeräte ohne Stufenschalter für Aufputzmontage:

Raumbediengerät ohne Stufenschalter, Typ Thermokon, Aufputzmontage:

Lose als Beistellteil mitgeliefert, mit Modusanzeige, Taster und Sollwertverstellung, Sensor NTC 20 kΩ, Schutzart: IP 20, Abmessungen (B × H × T): 84,5 × 84,5 × 25 mm

Raumtemperaturfühler für Aufputzmontage:

Raumtemperaturfühler TROX RTF, Aufputzmontage

Lose als Beistellteil mitgeliefert, Raumfühler ohne Bedienelemente, Messbereich: -35 – 70 °C, Sensor NTC 10 kΩ, Anschlussklemme Schraubklemme, d = 1,5 mm, Schutzart IP 20, Montage Wandaufbau oder auf 70 mm Unterputzdose, Abmessungen (B × H × T): 85 × 85 × 30 mm, Gehäuse ABS in RAL 9010

Raumbediengeräte ohne Stufenschalter für Unterputzmontage:

Für die manuelle Bedienung der Lüftungsgeräte in hochwertiger Optik und den passenden Designrahmen aus verschiedensten Schalterprogrammen eignet sich das Gerät für besonders designorientierte Einrichtungen.

Raumbediengerät ohne Stufenschalter, Typ Thermokon, Unterputzmontage, Schalterprogramm Berker S.1 polarweiß

Lose als Beistellteil mitgeliefert, mit Modusanzeige, Taster und Sollwertverstellung, Sensor NTC 20 kΩ, Schutzart: IP 20

Raumbediengerät ohne Stufenschalter, Typ Thermokon, Unterputzmontage, Schalterprogramm Berker Q.3, weiß

Lose als Beistellteil mitgeliefert, mit Modusanzeige, Taster und Sollwertverstellung, Sensor NTC 20 kΩ, Schutzart: IP 20

Raumbediengerät ohne Stufenschalter, Typ Thermokon, Unterputzmontage, Schalterprogramm Busch-Jäger future linear, weiß

Lose als Beistellteil mitgeliefert, mit Modusanzeige, Taster und Sollwertverstellung, Sensor NTC 20 kΩ, Schutzart: IP 20

Weitere Schalterprogramme auf Anfrage.

Raumbediengeräte ohne Stufenschalter und ohne Sollwertsteller für Unterputzmontage:

Raumbediengerät ohne Stufenschalter und ohne Sollwertsteller, Typ Thermokon, Unterputzmontage, Schalterprogramm Gira E2

Lose als Beistellteil mitgeliefert, mit Modusanzeige und Taster, Sensor NTC 20 kΩ, Schutzart: IP 20

Weitere Schalterprogramme auf Anfrage

Elektromotorischer Ventilstellantrieb:

Als Alternative zum standardmäßig installierten thermoelektrischen Stellantrieb

1 × elektromotorischer Stellantrieb zum Öffnen und Schließen von Ventilen, Betriebsspannung AC/DC 24 V, maximale Leistungsaufnahme 2,5 VA, Ansteuerung Stellsignal 3-Punkt DC 0 – 10 V, zulässige Medientemperatur 1 – 110 °C

Druckunabhängiges Regelventil:

Als Alternative zum standardmäßig installierten Durchgangskleinventil

1 × druckunabhängiges Regelventil, handfest vormontiert mit modulierender Auf/Zu-Regelung in Kombination mit einem von außen einstellbaren, dynamischen Volumenstromregler, mit voller Ventilautorität, Nennweite DN 10, Ventilgehäuse Durchgangsform mit Außengewinde beidseitig ½“ flach dichtend, Medientemperatur 0 – 120 °C

Schnittstelle zur Integration in eine bauseitige MBE/GA: Modbus TCP-Schnittstelle inklusive Webserver (Bestellschlüssel .../MT/...)

Zur Komfortsteigerung empfehlen wir die Integration in eine bauseitige MBE/GA, oder die Visualisierung mit X-TAIRMINAL. FSL-CONTROL III bietet die Möglichkeit, via Modbus TCP-Protokoll in eine bauseitige MBE/GA integriert zu werden. Zusätzlich inklusive Webserver zur vereinfachten Konfiguration, Inbetriebnahme und Fernüberwachung des Gerätes. Die MBE/GA ist nicht im Lieferumfang TROX enthalten, hier sind lediglich die zuvor aufgeführten Schnittstellen verfügbar.

Modbus TCP-Schnittstelle (Ethernet)

BACnet IP-Schnittstelle inklusive Webserver (Bestellschlüssel .../BI/...)

Zur Komfortsteigerung empfehlen wir die Integration in eine bauseitige MBE/GA. FSL-CONTROL III bietet die Möglichkeit, via BACnet-IP-Protokoll in eine bauseitige MBE/GA integriert zu werden. Zusätzlich inklusive Webserver zur vereinfachten Konfiguration, Inbetriebnahme und Fernüberwachung des Gerätes. Die MBE/GA ist nicht im Lieferumfang TROX enthalten, hier sind lediglich die zuvor aufgeführten Schnittstellen verfügbar.

BACnet IP-Schnittstelle (Ethernet)

Modbus RTU (Bestellschlüssel .../MR/...)

Zur Komfortsteigerung empfehlen wir die Integration in eine bauseitige MBE/GA. FSL-CONTROL III bietet die Möglichkeit, via Modbus RTU in eine bauseitige MBE/GA integriert zu werden. Die MBE/GA ist nicht im Lieferumfang TROX enthalten, hier sind lediglich die zuvor aufgeführten Schnittstellen verfügbar.

Modbus RTU-Schnittstelle (RS485)

BACnet MS/TP (Bestellschlüssel .../BM/...)

Zur Komfortsteigerung empfehlen wir die Integration in eine bauseitige MBE/GA. FSL-CONTROL III bietet die Möglichkeit, via BACnet MS/TP in eine bauseitige MBE/GA integriert zu werden. Die MBE/GA ist nicht im Lieferumfang TROX enthalten, hier sind lediglich die zuvor aufgeführten Schnittstellen verfügbar.

BACnet MS/TP-Schnittstelle (RS485)

Ausführung als SLAVEGERÄT

Baugleich zum MASTERGERÄT, wie zuvor beschrieben, jedoch mit folgenden Abweichungen:

Keine Raumluftqualitätsmessung im Gerät
Keine Anschlussmöglichkeit für Raumbediengeräte
Keine Außentemperaturerfassung in der Außenluft
Keine Aufschaltung auf bauseitige Buskommunikation möglich
Vormontiertes autarkes Regelsystem für dezentrale Fassadenlüftungsgeräte in SLAVE-Ausführung

Inbetriebnahme der dezentralen Lüftungsgeräte

Inbetriebnahme/Parametrisierung der dezentralen Lüftungsgeräte ohne Integration in eine bauseitige MBE/GA

Sichtprüfung der bauseits vorgenommenen Geräteanschlüsse auf Übereinstimmung mit den jeweiligen Einbauvorgaben aus der Installations- und Konfigurationsanleitung: Luftanschlüsse; Heizungs-/Kälteanbindung; Elektroanschlüsse; Einbindung in die installierte Geräteverkleidung; Anschlüsse externer Teilnehmer
Prüfung und gegebenenfalls Anpassung der im Werk voreingestellten Projektparameter im Hinblick auf kundenspezifische Anpassungen
Funktionsprüfung der einzelnen Komponenten (Stellglieder, Ventilatoren, Ventile, Klappen, Sensoren)
Überprüfung der projektspezifischen Regelfunktionen inklusive eventueller Sonderfunktionen wie z. B. potentialfreier Schaltkontakte
Dokumentation der Geräteeinstellungen und des Einsatzes in einem Servicebericht. Der Servicebericht ist von Ihrem Unternehmen als Auftraggeber oder Ihrem Vertreter zu unterzeichnen
Die Abrechnung erfolgt als Pauschale, abgeleitet aus Geräteanzahl und Entfernung

Inbetriebnahme/Parametrisierung der dezentralen Lüftungsgeräte mit Integration in eine bauseitige MBE/GA

Sichtprüfung der bauseits vorgenommenen Geräteanschlüsse auf Übereinstimmung mit den jeweiligen Einbauvorgaben aus der Installations- und Konfigurationsanleitung: Luftanschlüsse; Heizungs-/Kälteanbindung; Elektroanschlüsse; Einbindung in die installierte Geräteverkleidung; Anschlüsse externer Teilnehmer; Anschlüsse der MBE/GA
Prüfung und gegebenenfalls Anpassung der im Werk voreingestellten Projektparameter im Hinblick auf kundenspezifische Anpassungen
Funktionsprüfung der einzelnen Komponenten (Stellglieder, Ventilatoren, Ventile, Klappen, Sensoren)
Überprüfung der projektspezifischen Regelfunktionen inklusive eventueller Sonderfunktionen wie z. B. potentialfreier Schaltkontakte
Funktionsprüfung der Kommunikation zur MBE/GA in Zusammenarbeit mit der bestellten MSR-Firma:
- Überprüfung der bauseitig vorzunehmenden Einstellungen auf Übereinstimmung mit den Vorgaben aus der Installations- und Konfigurationsanleitung
- Eingangsprüfung der bauseitig gesendeten Datenpunkte
- Ausgangsprüfung der ausgegebenen Datenpunkte
- Probebetrieb der von der MBE/GA schaltbaren Betriebszustände
Dokumentation der Geräteeinstellungen und des Einsatzes in einen Servicebericht. Der Servicebericht ist von Ihrem Unternehmen als Auftraggeber oder Ihrem Vertreter zu unterzeichnen
Die Abrechnung erfolgt als Pauschale, abgeleitet aus Geräteanzahl und Entfernung

Einweisung in Bedienung und Wartung

Einmalige Unterweisung zur Bedienung der dezentralen Lüftungsgeräte bestehend aus:
- Beschreibung der Gerätefunktionen am bereits in Betrieb genommenem Gerät
- Beschreibung der Raumbedieneinheit und der damit beeinflussbaren Raumkonditionen
- Beschreibung der Wartungsarbeiten
Die Abrechnung erfolgt als Pauschale und wird durch den verantwortlichen Vertriebsmitarbeiter durchgeführt

SA-V

–

397 × 2350 × 359

–

0.4

–

0.4

1 Serie
SA-V vertikales dezentrales Lüftungsgerät X-CUBE/SCHOOLAIR-V

2 Variante
Keine Eintragung: Standard
HE hoher Wärmerückgewinnungsgrad
HV hoher Volumenstrom und Rotations-Wärmerückgewinner

3 Wärmeübertrager
2 2-Leiter
4 4-Leiter
EH Elektroheizregister (SCHOOLAIR-V-HV)

4 Ausführung
KO ohne Kondensatablauf
KM mit Kondensatablauf (SCHOOLAIR-V, SCHOOLAIR-V-1800, SCHOOLAIR-V-HV)
KR mit Kondensatablauf, Abluft raumseitig rechts (SCHOOLAIR-V-HE)
KL mit Kondensatablauf, Abluft raumseitig links (SCHOOLAIR-V-HE)

5 Abmessungen [mm]
B × H × T
397 × 2160 × 359 (2-Leiter)
397 × 2350 × 359 (4-Leiter)
604 × 1800 × 370 (2-, 4-Leiter 1800-Version)
600 × 2000 × 408 (2-, 4-Leiter HE-Version)
605 × 2200 × 413 (2-, 4-Leiter HV-Version)

6 Regelung
OR ohne Regelung
C3 mit FSL-CONTROL III

7 Regelungsfunktion
MA Master
SL Slave

8 Echtzeituhr, nur Master
Keine Eintragung: ohne
T mit

9 Schnittstelle
Keine Eintragung: ohne
MT mit Modbus TCP
MR mit Modbus RTU (nur mit Regelungsfunktion MA)
BI mit BACnet IP
BM mit BACnet MS/TP (nur mit Regelungsfunktion MA)

10 Luftqualitätsfühler, nur Master
Keine Eintragung: ohne
C mit CO₂-Sensor
V mit VOC-Sensor

11 Zulufttemperaturfühler
Z mit

12 Außenlufttemperaturfühler, nur Master
Keine Eintragung: ohne
A mit

13 Heizventil
Nur 2-Leiter-Systeme

HV mit

14 Rücklaufverschraubung Heizkreis
R mit

15 k_VS-Wert Heizventil
0,25 Durchgangsventil
0,40 Durchgangsventil
0,63 Durchgangsventil
1,00 Durchgangsventil
F0,50 druckunabhängiges Regelventil

16 Kühlventil
Nur 4-Leiter-Systeme
KV mit

17 Rücklaufverschraubung Kühlkreis
R mit

18 k_VS-Wert Kühlventil
0,25 Durchgangsventil
0,40 Durchgangsventil
0,63 Durchgangsventil
1,00 Durchgangsventil
F0,50 druckunabhängiges Regelventil

Bestellbeispiel: SA-V-HE-2/KR/600×2000×408/C3-MA-T/C/Z/A/HV-R-0.40

SA-V	vertikales dezentrales Lüftungsgerät X-CUBE/SCHOOLAIR-V
HE	hoher Wärmerückgewinnungsgrad
2	mit 2-Leiter-Wärmeübertrager
KR	mit Kondensatablauf, Abluft raumseitig rechts
C3	mit FSL-CONTROL III
MA	in Masterausführung
T	mit Echtzeituhr
C	mit CO₂-Sensor
Z	mit Zulufttemperaturfühler
A	mit Außenlufttemperaturfühler
HV-R-0.40	mit Durchgangsventil (Heizkreis) k_VS 0,40 und Rücklaufverschraubung

Varianten, Produktdetails

Ausführung KR (Raumansicht)

Einbau und Inbetriebnahme
Aufstellung auf dem Fußboden vor der Außenwand
Ausgleich von Rohbautoleranzen über die 4 Justierfüße (+40 mm)
4 seitliche Befestigungswinkel zur Verschraubung mit dem Baukörper
Die Außenluftansaugung bzw. Fortluftausblasung erfolgt über 2 Fassadenöffnungen. Die Fassadenöffnungen müssen vom Kunden fachgerecht bereitgestellt werden und haben idealerweise ein Gefälle nach außen
Freier Querschnitt der Lüftungsöffnungen 0,03 m² je Öffnung (Außen- und Fortluft) und 0,1 m² je Öffnung (Zu- und Abluft)
Witterungsschutz der Außen- und Fortluftöffnung erfolgt als kundenseitige Leistung
Einbau und Erstellung aller Anschlüsse und Lieferung des Befestigungs-, Verbindungs- und Dichtungsmaterials erfolgen kundenseitig
Wasseranschlüsse für Vor- und Rücklauf befinden sich, vom Raum ausgesehen, auf der rechten Geräteseite
Kundenseitig ist auf die Möglichkeit zur Entleerung und Entlüftung zu achten
Elektroanschluss befindet sich, vom Raum ausgesehen, auf der linken Geräteseite (Ausführung ../KR/..) bzw. rechten Geräteseite (Ausführung ../KL/..)
Wir empfehlen eine Anbindung an das bauseitige Rohrnetz mit flexiblen Schläuchen, um den Wärmeübertrager zur Reinigung leicht entnehmen zu können
Die bauseitige Brüstungsverkleidung darf auf der Gerätevorderseite Wartungsarbeiten und Gerätemontage bzw. -demontage nicht einschränken

Abmessungen

Ausführung KR
