TVLK

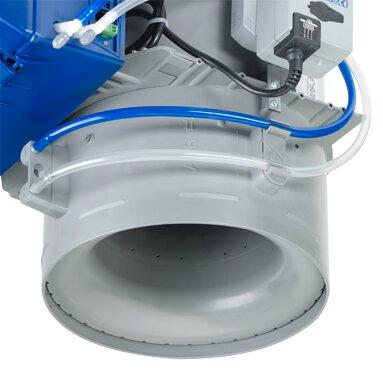

VVS-Regelgerät Variante TVLK, mit Düse und Flansch

Einfache Reinigung der Sensorrohre

Variante mit Düse und rundem Anschlussstutzen

Variante mit Staukörper und Flansch

Beliebige Anströmbedingungen

{249}

Konform nach VDI 6022

TVLK

Optimiert für den Einsatz in Laboratorien und an Laborabzügen

Runde Volumenstromregelgeräte aus Kunststoff für Abluftsysteme in Laboratorien und industriellen Produktionsstätten, die aggressive Medien abführen

Gehäuse und Stellklappe aus schwer entflammbarem Polypropylen
Kompakte Bauform, nur 400 mm Länge
Hohe Regelgenauigkeit bei beliebigen Anströmbedingungen
Kombination mit schnelllaufenden Stellantrieben (Luft-Management-Systeme)
Volumenstrommessung mit Staukörper oder Düse
Sensorrohre zu Reinigungszwecken einfach herausziehbar
Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 4
Gehäuse-Leckluftstrom nach EN 1751, Klasse C

Optionale Ausstattung und Zubehör

Beidseitig mit Flansch
Rohrschalldämpfer aus Kunststoff Serie CAK zur Reduzierung von Strömungsgeräuschen

Allgemeine Informationen

Anwendung

Runde VVS-Regelgeräte für den Einsatz in raumlufttechnischen Anlagen (RLT-Anlagen)
Regelgerät aus Kunststoff zur Luftstromregelung für Laborabzüge und Absaughauben in Laboratorien
Für kontaminierte Luft geeignet
Volumenstromregelung im geschlossenen Regelkreis mit Hilfsenergie
Für variable und konstante Volumenstromsysteme
Absperrung durch kundenseitige Beschaltung

Besondere Merkmale

Hohe Regelgenauigkeit der eingestellten Volumenströme bei beliebigen Anströmbedingungen
Integrierter Wirkdrucksensor mit Messbohrungen 3 mm (unempfindlich gegen Verschmutzung)
Ausführung mit Staukörper: Sensorrohre zur Kontrolle und Reinigung herausziehbar
Keine Metallteile im Luftstrom
Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
Einstellung und nachträgliche Parametrierung der Regelkomponente mit der Konfigurationssoftware EasyConnect möglich

Nenngrößen

Staukörper: 250 – 100, 250 – 160
Düse: 250 – D08, 250 – D10, 250 – D16
Staukörper in 2 Größen und Düsen in 3 Größen für unterschiedliche Volumenstrombereiche

Varianten

TVLK: VVS-Regelgerät
TVLK-FL: VVS-Regelgerät beidseitig mit Flansch

Bauteile und Eigenschaften

Inbetriebnahmebereites Gerät, bestehend aus mechanischen Bauteilen und Regelkomponenten (Anbauteilen)
Mittelwert bildender Wirkdrucksensor zur Luftstrommessung, bei Ausführung mit Staukörper für Wartungszwecke herausziehbar
Regelklappe
Regelkomponenten (Anbauteile) werkseitig montiert, verschlaucht und verdrahtet
Jedes Gerät werkseitig auf speziellem lufttechnischen Prüfstand geprüft
Dokumentation der Daten mit einer Prüfplakette auf dem Gerät

Anbauteile

LABCONTROL: Regelkomponenten (Anbauteile) für Luft-Management-Systeme

Zubehör

Beidseitig mit Gegenflansch und Dichtung

Ergänzende Produkte

Rohrschalldämpfer aus Kunststoff Serie CAK für hohe akustische Anforderungen

Konstruktionsmerkmale

Rundes Gehäuse
Kurze Bauform: 392 mm ohne Flansch, 400 mm mit Flansch
Rohrstutzen passend für Luftleitungen nach DIN 8077
Anschlussdurchmesser beidseitig gleich (250 mm)
Position der Regelklappe von außen an der Achse erkennbar

Materialien und Oberflächen

Gehäuse und Regelklappe aus schwer entflammbarem Polypropylen (PP), Brennbarkeit nach UL 94, V-0
Wirkdrucksensor (Staukörper oder Düse) und Gleitlager aus Polypropylen (PP)
Regelklappendichtung aus thermoplastischen Elastomeren (TPE)

Normen und Richtlinien

Erfüllt die Hygieneanforderungen nach

EN 16798, Teil 3
VDI 6022, Blatt 1
DIN 1946, Teil 4
Weitere Normen, Richtlinien gemäß Hygienezertifikat

Gehäuse-Leckluftstrom

EN 1751, Klasse C

Leckluftstrom bei geschlossener Regelklappe

EN 1751, Klasse 4
DIN 1946 Teil 4, Erfüllung der erhöhten Anforderungen an den zulässigen Leckluftstrom bei geschlossener Regelklappe

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Jährlicher Nullpunktabgleich empfohlen oder Regelkomponente EASYLAB mit Erweiterungsmodul EMAUTOZERO für automatischen Nullpunktabgleich verwenden

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Schematische Darstellung TVLK

① Düse (optional)
② Anbaugruppe EASYLAB
③ Gehäuse
④ Stellantrieb
⑤ Staukörper und Sensorrohre

Zur Messung des Volumenstroms enthält das VVS-Regelgerät einen Wirkdrucksensor mit einem Staukörper oder einer Düse.

Die Regelkomponenten (Anbauteile) umfassen einen Wirkdrucktransmitter zur Umformung des Wirkdrucks in ein elektrisches Signal, einen Regler und einen Stellantrieb. Der Regler vergleicht den Istwert mit dem Sollwert und verändert bei Abweichungen das Führungssignal des Stellantriebs.

Sollwertvorgabe

Laborabzugsregelung

Der Volumenstromsollwert ergibt sich aus der Regelstrategie der Laborabzugsregelung:
- Der Lufteinströmgeschwindigkeit
- Der Frontschieberposition
- Kombination aus Lufteintrittsgeschwindigkeit und Frontschieberposition
- Über Schaltkontakte (2-Punkt, 3-Punkt)
- Als Festwert

Volumenstromregelung

Der Volumenstromsollwert wird von einer externen Sollwertvorgabe vorgegeben

Nenngrößen	250 mm
Volumenstrombereich	30 – 546 l/s oder 108 – 1967 m³/h
Volumenstromregelbereich	Ca. 15 – 100 % vom Nennvolumenstrom
Mindestdruckdifferenz	Bis zu 139 Pa (ohne Rohrschalldämpfer)
Maximal zulässige Druckdifferenz	1000 Pa
Betriebstemperatur	10 – 50 °C

Die Schnellauslegung gibt einen guten Überblick über die Mindestdruckdifferenzen, die Volumenstromgenauigkeit und die zu erwartenden Schalldruckpegel im Raum. Zwischen angegebenen Werten darf linear interpoliert werden.

Die Schallleistungspegel zur Berechnung der Schalldruckpegel wurden im TROX Labor nach DIN EN ISO 5135 gemessen – siehe hierzu "Grundlagen und Definitionen".

Zu exakten Ergebnissen und Spektraldaten für alle Regelkomponenten führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder. Die Auswahl der Nenngröße erfolgt zunächst nach den gegebenen Volumenströmen q_vmin und q_vmax.

Volumenstrombereiche und Mindestdruckdifferenzen
Die Mindestdruckdifferenz der VVS-Regelgeräte ist eine wichtige Größe zur Planung des Luftleitungsnetzes und zur Dimensionierung des Ventilators einschließlich der Drehzahlsteuerung. Es muss sichergestellt sein, dass unter allen Betriebsbedingungen an allen Regelgeräten eine ausreichende Druckdifferenz über dem jeweiligen Regler (Δ_pstat,min) ansteht. Der Messpunkt oder die Messpunkte für die Drehzahlsteuerung des Ventilators sind dementsprechend auszuwählen. Die Volumenstrombereiche von VVS-Regelgeräten sind von der Nenngröße und von der verwendeten Regelkomponente (Anbauteil) abhängig.

Volumenstrombereiche und Mindestdruckdifferenzen
Regler statisches Messprinzip
Anbauteil: ELAB

NG	qv [l/s]	qv [m³/h]	Δpstmin [Pa]				Δqv [±%]
NG	qv [l/s]	qv [m³/h]	①	②	③	④	Δqv [±%]
250 - 100	57	202	2	2	2	2	10
250 - 100	172	618	17	18	18	18	7
250 - 100	288	1035	48	49	50	50	5
250 - 100	403	1451	94	95	97	99	5
250 - 160	30	108	3	3	3	3	10
250 - 160	92	330	26	26	26	26	7
250 - 160	153	551	71	71	72	72	6
250 - 160	214	773	139	140	140	141	5
250 - D08	76	273	1	1	1	2	11
250 - D08	233	838	9	9	10	10	7
250 - D08	389	1402	23	25	26	28	6
250 - D08	546	1967	45	48	51	54	5
250 - D10	55	196	2	2	2	2	10
250 - D10	167	601	10	11	11	11	7
250 - D10	279	1006	28	29	29	30	6
250 - D10	391	1411	54	56	57	59	5
250 - D16	31	111	2	2	2	2	10
250 - D16	94	340	15	15	16	16	7
250 - D16	158	569	42	42	43	43	5
250 - D16	221	798	82	83	83	84	5

① Grundgerät
② Grundgerät mit Rohrschalldämpfer CAK, Packungsdicke 50 mm, Länge 500 mm
③ Grundgerät mit Rohrschalldämpfer CAK, Packungsdicke 50 mm, Länge 1000 mm
④ Grundgerät mit Rohrschalldämpfer CAK, Packungsdicke 50 mm, Länge 1500 mm

Schnellauslegungstabelle Schalldruckpegel

In der Schnellauslegung sind praxisgerechte Dämpfungs- und Dämmungswerte (Systemdämpfung) in den Tabellen berücksichtigt. Liegt der Schalldruckpegel über dem zulässigen Wert, sind ein größeres Volumenstromregelgerät und/oder ein Schalldämpfer bzw. eine bauseitige Dämmschale erforderlich. Weitere Informationen zu den akustischen Daten sind den Grundlagen und Definitionen zu entnehmen.

Schnellauslegungstabelle Strömungsgeräusch L_PA

Regler inklusive Schalldämpfervarianten

(gesamter Volumenstrombereich der Serie)

NG	qv [l/s]	qv [m³/h]	150 Pa				500 Pa
NG	qv [l/s]	qv [m³/h]	①	②	③	④	①	②	③	④
250 - 100	57	202	40	34	30	27	53	47	44	40
250 - 100	172	618	48	41	37	33	60	54	50	47
250 - 100	288	1035	49	41	38	34	62	55	52	48
250 - 100	403	1451	50	42	38	35	63	56	52	49
250 - 160	30	108	40	34	31	28	54	49	46	42
250 - 160	92	330	45	39	35	32	59	54	50	47
250 - 160	153	551	46	40	37	34	61	55	52	49
250 - 160	214	773	47	40	36	33	61	55	52	48
250 - D08	76	273	33	25	21	18	41	33	30	26
250 - D08	233	838	41	33	30	27	49	42	38	35
250 - D08	389	1402	43	36	32	29	51	44	40	37
250 - D08	546	1967	45	37	34	31	53	45	42	39
250 - D10	55	196	38	32	28	25	45	39	35	32
250 - D10	167	601	45	37	34	31	52	45	41	39
250 - D10	279	1006	46	38	35	32	53	46	42	40
250 - D10	391	1411	46	39	35	32	53	46	43	40
250 - D16	31	111	35	30	27	24	47	42	39	36
250 - D16	94	340	43	38	35	32	55	50	47	44
250 - D16	158	569	46	41	38	35	58	53	50	47
250 - D16	221	798	47	41	39	36	59	54	51	48

Strömungsgeräusch L_PA [dB] bei statischer Druckdifferenz Δ_pst von 150 bzw. 500 Pa

Schnellauslegungstabelle Abstrahlgeräusch L_PA

NG	qv [l/s]	qv [m³/h]	150 Pa	500 Pa
NG	qv [l/s]	qv [m³/h]	①
250 - 100	57	202	27	40
250 - 100	172	618	35	48
250 - 100	288	1035	39	52
250 - 100	403	1451	42	54
250 - 160	30	108	25	39
250 - 160	92	330	30	44
250 - 160	153	551	32	47
250 - 160	214	773	34	48
250 - D08	76	273	21	29
250 - D08	233	838	31	39
250 - D08	389	1402	36	44
250 - D08	546	1967	39	47
250 - D10	55	196	25	32
250 - D10	167	601	32	40
250 - D10	279	1006	36	43
250 - D10	391	1411	38	45
250 - D16	31	111	22	34
250 - D16	94	340	30	42
250 - D16	158	569	34	46
250 - D16	221	798	36	48

Abstrahlgeräusch L_PA [dB] bei statischer Druckdifferenz Δ_pst von 150 bzw. 500 Pa

n.V.: Angegebene statische Druckdifferenz Δ_pst ist kleiner als Δ_{pst min}.

VVS-Regelgeräte aus schwer entflammbarem Kunststoff in runder Bauform für variable Volumenstromsysteme und für Laborabzüge. Zur Volumenstromregelung von Abluft, die aggressive Medien abführt, geeignet, da alle mit dem Luftstrom in Berührung kommenden Bauteile aus Kunststoff (keine innenliegenden Metallteile). Inbetriebnahmebereites Gerät, bestehend aus den mechanischen Bauteilen und den elektronischen Regelkomponenten (Anbauteilen). Geräte enthalten einen Mittelwert bildenden Wirkdrucksensor mit Staukörper oder eine Düse zur Volumenstrommessung und eine Regelklappe. Regelkomponenten (Anbauteile) werkseitig montiert, verschlaucht und verdrahtet. Wirkdrucksensor mit Messbohrungen 3 mm, dadurch unempfindlich gegen Verschmutzung. Position der Regelklappe von außen durch die Achsform erkennbar. Regelklappe bei Auslieferung geöffnet, dadurch Luftstömung auch ohne Regelfunktion gegeben. Erfüllt die Hygieneanforderungen nach EN 16798 Teil 3, VDI 6022 Blatt 1, DIN 1946 Teil 4.

Besondere Merkmale

Hohe Regelgenauigkeit der eingestellten Volumenströme bei beliebigen Anströmbedingungen
Integrierter Wirkdrucksensor mit Messbohrungen 3 mm (unempfindlich gegen Verschmutzung)
Ausführung mit Staukörper: Sensorrohre zur Kontrolle und Reinigung herausziehbar
Keine Metallteile im Luftstrom
Werkseitige Einstellung oder Programmierung und lufttechnische Prüfung
Einstellung und nachträgliche Parametrierung der Regelkomponente mit der Konfigurationssoftware EasyConnect möglich

Materialien und Oberflächen

Gehäuse und Regelklappe aus schwer entflammbarem Polypropylen (PP), Brennbarkeit nach UL 94, V-0
Wirkdrucksensor (Staukörper oder Düse) und Gleitlager aus Polypropylen (PP)
Regelklappendichtung aus thermoplastischen Elastomeren (TPE)

Technische Daten

Nenngrößen: 250 mm
Volumenstrombereich: 30 – 546 l/s oder 108 – 1967 m³/h
Volumenstromregelbereich: ca. 15 – 100 % vom Nennvolumenstrom
Mindestdruckdifferenz: Bis zu 139 Pa (ohne Rohrschalldämpfer)
Maximal zulässige Druckdifferenz: 1000 Pa
Leckluftstrom bei geschlossener Regelklappe nach EN 1751, Klasse 4
Gehäuse-Leckluftstrom nach EN 1751, Klasse C

Ausschreibungstext Anbauteil

Variable Volumenstromregelung mit elektronischem EASYLAB Regler für Laborabzüge.

Versorgungsspannung 24 V AC/DC
Schnelle und stabile Regelung
Statische Wirkdruckdruckmessung
Schnelllaufender Stellantrieb
Einfache Inbetriebnahme durch Plug&Play- Kommunikationssystem
Regler modular erweiterbar
Volumenstromüberwachung

Auslegungsdaten

qᵥ _______________________ [m³ /h]
Δp_st _______________________ [Pa]

Strömungsgeräusch

L_PA _______________________ [dB(A)]

Abstrahlgeräusch

L_PA _______________________ [dB(A)]

Bestellschlüssel Laborabzugsregelung (mit Anbauteil EASYLAB)

TVLK

–

250 – 100

ELAB

FH – VS

UMZS

200 – 900 [m³/h]

1 Serie
TVLK VVS-Regelgerät, Kunststoff

2 Luftleitungsanschluss
Keine Eintragung: Rohrstutzen
FL Flansch beidseitig

3 Nenngröße
250 – 100 Staukörper 100
250 – 160 Staukörper 160
250 – D08 Düse D08
250 – D10 Düse D10
250 – D16 Düse D16

4 Zubehör
Keine Eintragung: Ohne
GK Gegenflansch beidseitig

5 Anbauteile (Regelkomponente)
ELAB EASYLAB Regler TCU3

6 Antriebe
S Schnellläufer (3 s)
SD Schnellläufer (3 s), mit digitaler Kommunikationsschnittstelle (TROX HPD)

7 Gerätefunktion
Laborabzugsregelung

Mit Einströmsensor
FH-VS Regelstrategie Einströmgeschwindigkeit

Mit Einströmsensor und Frontschieber-Wegsensor
FH-VD Regelstrategie Einströmgeschwindigkeit optimiert

Mit Frontschieber-Wegsensor
FH-DS Lineare Regelstrategie
FH-DV Sicherheitsoptimierte Regelstrategie

Mit Kundenseitigen Schaltkontakten für Schaltstufen
FH-2P 2 Schaltstufen
FH-3P 3 Schaltstufen

Ohne Aufschaltung
FH-F Regelung Volumenstromfestwert

8 Erweiterung der Anbauteile
Option 1: Versorgungsspannung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: Digitale Kommunikationsschnittstelle
Keine Eintragung: Ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: Automatischer Nullpunktabgleich
Keine Eintragung: Ohne
Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

Option 4: Beleuchtungsschaltung
Keine Eintragung: Ohne
S EM-LIGHT Anschlussbuchse für die Beleuchtung, schaltbar an der Bedieneinheit (nur in Verbindung mit EM-TRF oder EM-TRF-USV)

9 Betriebswerte [m³/h oder l/s]
Abhängig von der Gerätefunktion
FH-VS: q_ᵥmin – q_ᵥmax
FH-VD: q_ᵥmin – q_ᵥmax
FH-DS: q_ᵥmin – q_ᵥmax
FH-DV: q_ᵥmin – q_ᵥmax
FH-2P: q_ᵥ1/q_ᵥ2
FH-3P: q_ᵥ1/q_ᵥ2/q_ᵥ3
FH-F: q_ᵥ1

Ergänzende Produkte
Bedieneinheit für Laborabzugsregler zur Funktionsanzeige der Regelung nach EN 14175
BE-SEG-02 OLED-Display
BE-LCD 40-Zeichen-Display

Bestellbeispiel: TVLK-FL/250–100/GK/ELAB/S/FH-VS/200–900 m³/h

Luftleitungsanschluss	mit Flansch
Nenngröße	250 mit Staukörper 100
Zubehör	Gegenflansch beidseitig
Anbauteile (Regelkomponente)	EASYLAB Regler mit schnelllaufendem Stellantrieb
Antrieb	Schnellläufer (3 s)
Gerätefunktion	Laborabzugsregelung mit Einströmsensor
Volumenstrom	q_vmin = 200 m³/h q_vmax = 900 m³/h

Bestellschlüssel Einzelregelung (mit Anbauteil EASYLAB)

TVLK

–

250 – 100

ELAB

–

UMZ

… [m³/h]

1 Serie
TVLK VVS-Regelgerät, Kunststoff

2 Luftleitungsanschluss
Keine Eintragung: Rohrstutzen
FL Flansch beidseitig

3 Nenngröße
250 – 100 Staukörper 100
250 – 160 Staukörper 160
250 – D08 Düse D08
250 – D10 Düse D10
250 – D16 Düse D16

4 Zubehör
Keine Eintragung: Ohne
GK Gegenflansch beidseitig

5 Anbauteile (Regelkomponente)
ELAB EASYLAB Regler TCU3

6 Antriebe
S Schnellläufer (3 s)
SD Schnellläufer (3 s), mit digtialer Kommunikationsschnittstelle (TROX HPD)

7 Gerätefunktion
Einzelregelung
EC Abluftregler

8 Externe Volumenstromvorgabe
Je nach externer Volumenstromvorgabe
E0 Spannungssignal 0 – 10 V DC
E2 Spannungssignal 2 – 10 V DC
2P Kundenseitige Schaltkontakte für 2 Schaltstufen
3P Kundenseitige Schaltkontakte für 3 Schaltstufen
F Volumenstrom Festwert, ohne Aufschaltung

9 Erweiterung der Anbauteile
Option 1: Versorgungsspannung
Keine Eintragung: 24 V AC/DC
T EM-TRF für 230 V AC
U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

Option 2: Digitale Kommunikationsschnittstelle
Keine Eintragung: Ohne
B EM-BAC-MOD-01 für BACnet MS/TP
M EM-BAC-MOD-01 für Modbus RTU
I EM-IP für BACnet IP, Modbus IP und Webserver
R EM-IP mit Echtzeituhr

Option 3: Automatischer Nullpunktabgleich
Keine Eintragung: Ohne
Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich

10 Betriebswerte [m³/h oder l/s]
Je nach externer Volumenstromvorgabe:
E0, E2: q_ᵥmin/q_ᵥmax
2P: q_ᵥ1/q_ᵥ2
3P: q_ᵥ1/q_ᵥ2/q_ᵥ3
F: q_ᵥ1

Bestellbeispiel: TVLK/250–D08/ELAB/S/E2/400–1600 m³/h

Luftleitungsanschluss	Rohrstutzen
Nenngröße	250 mit Düse D08
Anbauteile (Regelkomponente)	EASYLAB Regler TCU3
Antrieb	Schnellläufer (3 s)
externe Volumenstromvorgabe	Spannungssignal 2 – 10 V DC
Betriebswerte	q_vmin = 400 m³/h q_vmax = 1600 m³/h

Anbauteile
Serie Universal, statisch
Serie EASYLAB TCU3

Ergänzende Produkte
Zusatzschalldämpfer - Serie CAK

Varianten, Anbauteile, Ergänzende Produktinformationen

VVS-Regelgerät Variante TVLK, mit Staukörper und rundem Anschlussstutzen

Volumenstromregelgerät zur variablen Volumenstromregelung
Rohrstutzen zum Anschluss der Luftleitungen

Bogenanschluss

Ein Bogen mit mindestens 1D Krümmungsradius – ohne zusätzliche gerade Anströmlänge vor dem VVS-Regelgerät – hat keinen nennenswerten Einfluss auf die Volumenstromgenauigkeit.

Einbaulage

VVS-Regelgerät TVLK aus Kunststoff ist für aggressive Medien vorgesehen
Regelkomponente verwendet statischen Transmittertyp
Einbaulage gemäß Geräteaufkleber beachten

Inbetriebnahme

Jährlicher Nullpunktabgleich empfohlen oder Regelkomponente EASYLAB mit Erweiterungsmodul EM-AUTOZERO für automatischen Nullpunktabgleich verwenden.

Anströmbedingungen

Die Volumenstromgenauigkeit Δ_qᵥgilt für gerade Anströmung. Formstücke wie Bögen, Abzweige oder Querschnittsveränderungen verursachen Turbulenzen, die die Messung beeinflussen können. Bei Ausführung von Luftleitungsanschlüssen, wie z. B. dem Abzweig von einer Hauptleitung, ist die EN 1505 zu beachten.

Regelkomponenten LABCONTROL EASYLAB

Anbauteil	Regelgröße	Schnittstelle	Wirkdrucktransmitter	Stellantrieb	Fabrikat
EASYLAB
ELAB	qv, Δp *	TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver	qv = integriert, Δp = separat	schnelllaufend, separat oder schnelllaufend mit digitaler Kommunikationsschnittstelle (TROX HPD), separat	①

① TROX

* Regelgröße abhängig von der VVS-Regelgeräte-Serie

TVR, TVRK: Laborabzug, Raumzuluft, Raumabluft, Raumdruck, Einzelregler
TVLK: Laborabzug, Einzelregler
TVJ, TVT: Raumzuluft, Raumabluft, Raumdruck, Einzelregler
TVZ, TZ-Silenzio: Raumzuluft, Raumdruck, Einzelregler
TVA, TA-Silenzio: Raumabluft, Raumdruck, Einzelregler

Abmessungen und Gewichte

Regelgerät (TVLK)

Hinweis:

Genaue Abmessungen für Zugänglichkeit der Regelkomponente siehe Abschnitt Platzbedarf für Inbetriebnahme und Instandhaltung

TVRK Zugänglichkeit des Notstromakkumulators

Platzbedarf für Inbetriebnahme und Instandhaltung

Um die Arbeiten zur Inbetriebnahme und Instandhaltung zu ermöglichen, ausreichenden Bauraum im Bereich der Anbauteile freihalten. Gegebenenfalls sind Revisionsöffnungen in ausreichender Größe erforderlich, so dass die Anbauteile leicht zugänglich sind. Die gewählten Produktdarstellungen geben keinen Hinweis auf mögliche Einbausituationen. Einige Anbauteile erfordern eine bestimmte Einbaulage, die auf einem Einbaulagenaufkleber am Produkt gekennzeichnet ist.

Platzbedarf bei zweiseitigem Anbau

Anbauteil	①	②	③	④	⑤	⑥
LABCONTROL
EASYLAB: ELAB	350	350	400	300	250	300

Platzbedarf zur Reinigung der Sensorrohre

Nenngröße	①	②	③
250-* Staukörper	100	160	D ***
250-** Düse	100	160	100

* Mögliche Größen des Staukörpers: 100 mm, 160 mm

** Mögliche Größen der Venturi-Düse: D08, D10, D16
*** D: Gehäusedurchmesser

Downloads

Produktinfos

Produktdatenblatt TVLK

TVLK_PD_2021_07_20_DE_de Produktdatenblatt 1,2 MB pdf

Zertifikate

Hygiene-Konformitätserklärung TVLK

TVLK_HC_2024_05_DE_de Hygienezertifikat 2,1 MB pdf
Konformitäts- oder Einbauerklärung Serie TVLK

CE_VVS_DE_de Konformitäts- oder Einbauerklärung 210 KB pdf
Serienzertifikat DIN EN 14175-6 - TROX VAV Serie TVLK

Serienzertifikat_TROX-VAV_TVLK_DIN EN 14175-6_200403 Zertifikat 440 KB pdf

Betriebsanleitungen

Montage- und Betriebsanleitung Serie TVLK

TVLK_IOM_CD10015_V1_2023_12_DE_de Montage- und Betriebsanleitung 1,9 MB pdf
Montage- und Betriebsanleitung TVLK

TVLK_IOM_CD10015_V2_2024_01_DE_de Betriebsanleitung 1,9 MB pdf

Referenzen

MAX-DELBRÜCK-CENTRUM, BERLIN

Projekt:
Max-Delbrück-Centrum für Molekulare Medizin

Anwendungsgebiet:
Forschungsgebäude

Standort:
Berlin, Deutschland

TROX-Produkte:
LABCONTROL (EASYLAB): TVLK
Regelgeräte: TVR, TVRK-ELAB, VFC
Absperrklappen: AK
Deckendralldurchlässe: VDW-Q- (A/Z)
Lüftungsgitter: TRS-RA, TRS-KA

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

Technisch notwendig

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

Optimiert für den Einsatz in Laboratorien und an Laborabzügen

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Varianten, Anbauteile, Ergänzende Produktinformationen

Abmessungen und Gewichte

Downloads

Produktinfos

Produktdatenblatt TVLK

Zertifikate

Hygiene-Konformitätserklärung TVLK

Konformitäts- oder Einbauerklärung Serie TVLK

Serienzertifikat DIN EN 14175-6 - TROX VAV Serie TVLK

Betriebsanleitungen

Montage- und Betriebsanleitung Serie TVLK

Montage- und Betriebsanleitung TVLK

Referenzen

MAX-DELBRÜCK-CENTRUM, BERLIN

TROX Services

Technisch notwendig

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
