WG-JZ

Kombination aus Wetterschutzgitter und Jalousieklappe Variante WG-AL-JZ-S

WG-JZ

Kombination mit einer Jalousieklappe

Kombinationen aus Wetterschutzgittern mit Jalousieklappen zum Schutz vor direkt eindringendem Regen sowie vor Laub und Vögeln und zum Absperren und Regeln

Maximale Breite 2000 mm, maximale Höhe 1995 mm
Geringe Druckdifferenz durch strömungsgünstig geformte Lamellen
Niedriges Strömungsgeräusch
Alle lufttechnischen Daten in strömungstechnischen und akustischen Labors gemessen
Gleich- oder gegenläufige, strömungsgerechte Hohlkörperlamellen
Gehäuse-Leckluftstrom nach EN 1751, Klasse C
Zusätzlich zur Standardmaßreihe zahlreiche Zwischenmaße
Schneller einfacher Einbau durch vormontierte Kombination

Optionale Ausstattung und Zubehör

Einbaurahmen
Insektenschutzgitter
Wetterschutzgitter pulverbeschichtet oder eloxiert
Stellantriebe: Auf-Zu-Antriebe, variable Antriebe

Initialisiere Bestellschlüssel

Anwendung

Anwendung

Kombinationen aus Wetterschutzgittern der Serie WG mit Jalousieklappen der Serie JZ für Außenluft- und Fortluftöffnungen von lufttechnischen Anlagen
Schutz vor direkt eindringendem Regen sowie Laub und Vögeln
Empfohlene Anströmgeschwindigkeit für Außenluftöffnungen max. 2 – 2,5 m/s
Als Stellglied der Volumenstrom- und Druckregelung
Zum Absperren von Luftleitungen und Öffnungen in Wänden
Gleichläufige Klappen bevorzugt für Auf-Zu-Betrieb
Gegenläufige Klappen aufgrund ihrer Kennlinien bevorzugt für variablen Betrieb

Besondere Merkmale

Innerhalb der Standardmaßreihe alle Zwischenmaße lieferbar
Geringer Arbeitsaufwand auf der Baustelle, da Wetterschutzgitter und Jalousieklappe fest miteinander verbunden sind
Gleich- oder gegenläufige, strömungsgerechte Hohlkörperlamellen
Betriebstemperatur –20 – 100 °C
Bei großen Abmessungen können mehrere Kombinationen neben- und übereinander angeordnet werden
Wartungsarme und robuste Konstruktion
Geringer Druckverlust und geringe Geräuschentwicklung durch strömungsgünstige Lamellen

Nenngrößen

B: 200 – 2000 mm in Schritten von 1 mm
H: 180, 345, 510, 675, 840, 1005, 1170, 1335, 1500, 1665, 1830, 1995 mm (Zwischenmaße 183 – 1998 in Schritten von 1 mm, ausgenommen Standardmaß H – 1 mm, H + 1 mm, H + 2 mm)
B × H beliebig kombinierbar

Beschreibung

Varianten

WG-JZ-S: Wetterschutzgitter mit gegenläufiger Jalousieklappe, beide aus verzinktem Stahlblech
WG-JZ-P: Wetterschutzgitter mit gleichläufiger Jalousieklappe, beide aus verzinktem Stahlblech
WG-AL-JZ-S: Wetterschutzgitter aus Aluminium mit gegenläufiger Jalousieklappe aus verzinktem Stahlblech
WG-AL-JZ-P: Wetterschutzgitter aus Aluminium mit gleichläufiger Jalousieklappe aus verzinktem Stahlblech

Ausführungen

Schutzgitter

Welldrahtgitter
1: Mit Insektenschutzgitter, Stahl verzinkt (Nur WG-JZ)
2: Mit Welldrahtgitter, Edelstahl (Nur WG-AL-JZ)
3: Mit Insektenschutzgitter und Welldrahtgitter, Edelstahl (Nur WG-AL-JZ)

Frontrahmen

Gelocht
U: Ungelocht

Bauteile und Eigenschaften

Frontrahmen
Feldlamellen und untere Abschlusslamelle
Welldrahtgitter
Insektenschutzgitter, optional
Sichtbarer Trennsteg oder rückseitiger Steg zur Verstärkung ab B = 1385 mm
Absperrklappe
Lamellen mit Hebelgestänge
Antriebshebel

Anbauteile

Feststellvorrichtungen und Endschalter: Feststellvorrichtungen zur stufenlosen Einstellung der Jalousieklappen und zur Endlagenerfassung
Auf-Zu-Stellantriebe: Stellantriebe zum Öffnen und Schließen von Jalousieklappen
Variable Stellantriebe: Stellantriebe für variable Klappenstellungen
Pneumatische Stellantriebe: pneumatische Stellantriebe zum Öffnen und Schließen von Jalousieklappen

Zubehör

Einbaurahmen: Einbaurahmen zum schnellen und einfachen Einbau von Wetterschutzgittern

Konstruktionsmerkmale

Wetterschutzgitter

Freier Querschnitt ca. 60 %, mit Insektenschutzgitter ca. 45 %
Rückseitiges Welldrahtgitter, Maschenweite 20 × 20 × 1,8 mm
Rückseitiges Insektenschutzgitter (optional), Maschenweite 1,25 × 1,25 × 0,4 mm
Frontrahmen gelocht

Jalousieklappe

Rechteckiges geschweißtes Gehäuse (P1: geschraubtes Gehäuse), Materialstärke 1,25 mm
Lamellen, Materialstärke 1 mm
Beidseitig mit Flansch, für Luftleitungsprofile, mit Ecklochung
Außenliegendes, robustes und verschleißarmes Hebelgestänge, bestehend aus Kupplungsstange und Klemmhebeln
Klappenachsen, Ø12 mm, mit Kerbung zur Kennzeichnung der Klappenstellung

Materialien und Oberflächen

Frontrahmen, Trennsteg und Lamellen aus profiliertem, verzinktem Stahlblech oder Aluminium
Welldrahtgitter aus verzinktem Stahl oder Edelstahl
Gehäuse und Lamellen der Jalousieklappe aus verzinktem Stahlblech
Achsen, Antriebshebel und Hebelgestänge aus verzinktem Stahl
Lagerbuchsen aus Kunststoff
P1: Pulverbeschichtet, Farbton nach RAL Classic
PS: Pulverbeschichtet, Farbton nach NCS oder DB

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Entfernen von Verunreinigungen empfohlen, um erhöhte Korrosionsanfälligkeit und erhöhte Leckluftströme bei geschlossener Jalousieklappe zu vermeiden

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

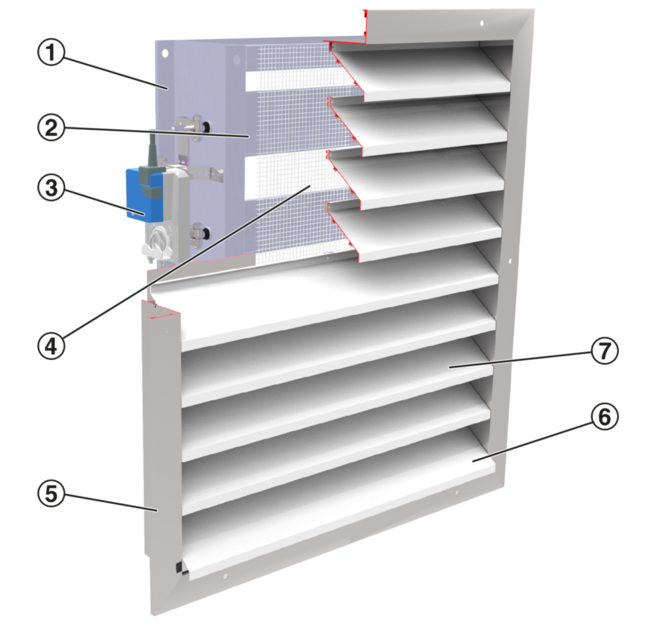

Schematische Darstellung WG-JZ

① Gehäuse JZ
② Lamelle JZ
③ Hebelgestänge JZ
④ Welldrahtgitter, optional mit zusätzlichem Insektenschutzgitter
⑤ Frontrahmen WG
⑥ Untere Abschlusslamelle WG
⑦ Feldlamellen WG

Funktionsbeschreibung

Wetterschutzgitter sind Luftdurchlässe für die Außenluft und Fortluft lufttechnischer Anlagen. Sie werden in Außenwände und Fassaden eingebaut. Durch ihre eng angeordneten Lamellen schützen sie vor direkt eindringendem Regen sowie Laub und Vögeln.

Abhängig von der Art und Stärke des Regens und der Strömungsgeschwindigkeit kann es gelegentlich vorkommen, dass geringe Wassermengen mit der Luft einströmen.

Die Strömungsgeschwindigkeit in Außenluftöffnungen sollte daher 2 – 2,5 m/s nicht überschreiten.

Hebelgestänge

Jalousieklappen mit Hebelgestänge sind gleichläufig oder gegenläufig gekuppelt.

Die synchrone Drehbewegung wird durch ein außenliegendes Hebelgestänge vom Antriebshebel auf die einzelnen Lamellen übertragen. Auch sehr große Abmessungen lassen sich mit einem Hebelgestänge sicher öffnen und schließen.

Gegenläufige Lamellen schließen mit unterschiedlichen Winkelgeschwindigkeiten, weil ein Querlenker in das Hebelgestänge integriert ist. Die Schließeigenschaften sind dadurch verbessert und der Leckluftstrom bei geschlossener Jalousieklappe verringert.

Nenngrößen	200 × 180 – 2000 × 1995 mm
Freier Querschnitt	Ca. 60 %, mit Insektenschutzgitter ca. 45 %
Gesamtdruckdifferenz Fortluft	Bei 2,5 m/s 30 Pa
Gesamtdruckdifferenz Außenluft	Bei 2,5 m/s 35 Pa
Betriebstemperatur	–20 – 100 °C

Kombinationen aus einem Wetterschutzgitter mit einer Jalousieklappe.

Wetterschutzgitter in rechteckiger Bauform zum Schutz vor direkt eindringendem Regen sowie Laub und Vögeln durch Außenluft- und Fortluftöffnungen.

Jalousieklappe in rechteckiger Bauform zur Volumenstrom- und Druckregelung sowie zum Absperren von Luftleitungen und Öffnungen in Wänden und Decken.

Einbaufertige Komponente, bestehend aus Frontrahmen, regenabweisend und strömungsgünstig geformten Lamellen und rückseitigem Welldrahtgitter.

Absperrklappe, bestehend aus dem Gehäuse, strömungsgerechten Lamellen und der Klappenmechanik.

Einsetzbar für Kanaldrücke bis 1000 Pa.

Geeignet zum Anbau von Luftleitungsprofilen.

Position der Lamellen von außen durch Kerbung in den Achsen erkennbar.

Gehäuse-Leckluftstrom nach EN 1751, Klasse C.

Besondere Merkmale

Innerhalb der Standardmaßreihe alle Zwischenmaße lieferbar
Geringer Arbeitsaufwand auf der Baustelle, da Wetterschutzgitter und Jalousieklappe fest miteinander verbunden sind
Gleich- oder gegenläufige, strömungsgerechte Hohlkörperlamellen
Betriebstemperatur –20 – 100 °C
Bei großen Abmessungen können mehrere Kombinationen neben- und übereinander angeordnet werden
Wartungsarme und robuste Konstruktion
Geringer Druckverlust und geringe Geräuschentwicklung durch strömungsgünstige Lamellen

Materialien und Oberflächen

Frontrahmen, Trennsteg und Lamellen aus profiliertem, verzinktem Stahlblech oder Aluminium
Welldrahtgitter aus verzinktem Stahl oder Edelstahl
Gehäuse und Lamellen der Jalousieklappe aus verzinktem Stahlblech
Achsen, Antriebshebel und Hebelgestänge aus verzinktem Stahl
Lagerbuchsen aus Kunststoff
P1: Pulverbeschichtet, Farbton nach RAL Classic
PS: Pulverbeschichtet, Farbton nach NCS oder DB

Ausführungen

Schutzgitter

Welldrahtgitter
1: Mit Insektenschutzgitter, Stahl verzinkt (Nur WG-JZ)
2: Mit Welldrahtgitter, Edelstahl (Nur WG-AL-JZ)
3: Mit Insektenschutzgitter und Welldrahtgitter, Edelstahl (Nur WG-AL-JZ)

Frontrahmen

Gelocht
U: Ungelocht

Technische Daten

Nenngrößen: 200 × 180 – 2000 × 1995 mm
Freier Querschnitt: Ca. 60 %, mit Insektenschutzgitter ca. 45 %
Gesamtdruckdifferenz Fortluft: Bei 2,5 m/s 30 Pa
Gesamtdruckdifferenz Außenluft: Bei 2,5 m/s 35 Pa
Betriebstemperatur: –20 – 100 °C

Auslegungsdaten

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Strömungsgeräusch

L_WA _______________________ [dB(A)]

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Serie
WG-JZ Kombination Wetterschutzgitter – Jalousieklappe

Material WG
Keine Eintragung: Stahl verzinkt
AL Aluminium

Ausführung WG
       Keine Eintragung: Welldrahtgitter, Stahl verzinkt
1       Insektenschutzgitter, Stahl verzinkt
2       Welldrahtgitter, Edelstahl (Nur WG–AL)
3       Insektenschutzgitter und Welldrahtgitter aus Edelstahl (Nur WG–AL)

Frontrahmen WG
Keine Eintragung: Gelocht
U Ungelocht

Funktionsweise JZ
S Gegenläufig (Standard)
P Gleichläufig (Parallel)

Bedienungsseite JZ
Keine Eintragung: Rechts
L Links

Nenngröße [mm]
B × H

Einbaurahmen WG
Keine Eintragung: Ohne
ER Mit (Nicht mit Frontrahmen ungelocht)

Anbauteile JZ
       Keine Eintragung: Ohne
Z04 – Z07       Feststellvorrichtung
Z12 – Z51       Stellantriebe
ZF01 – ZF15       Federrücklaufantriebe
Z60 – Z77       Pneumatische Stellantriebe

Klappenstellung Sicherheitsfunktion JZ
       Nur Federrücklaufantriebe oder pneumatische Stellantriebe
NO       Drucklos/stromlos AUF
NC       Drucklos/stromlos ZU

Oberfläche WG
       Keine Eintragung: Grundausführung
P1       Pulverbeschichtet, Farbton RAL … Classic
PS       Pulverbeschichtet, Farbton DB …
       Nur für WG-AL
S2       Eloxiert, Farbton EURAS-Standard E6-C- … (31 bis 35)
S3       Eloxiert, Farbton EURAS-Standard E6-C-0

       Glanzgrad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle anderen RAL-Farben 70 %

Anmerkungen zum Bestellschlüssel

⑦ Die Nenngröße entspricht den Abmessungen der Luftleitung an der Jalousieklappe (ohne Stellantrieb). Für die Größe der Einbauöffnung ist gegebenenfalls ein Einbaurahmen zu berücksichtigen.

Einbauöffnung ohne Einbaurahmen: B + 95 mm, H + 95 mm
Einbauöffnung mit Einbaurahmen: B + 115 mm, H + 115 mm

 Die Jalousieklappe der Kombination WG-JZ mit einem Stellantrieb nachzurüsten ist nicht möglich.

Bestellbeispiel: WG–AL–1–JZ–S–L/1600×1995/ER/Z12/P1–RAL 7001

Material WG	Aluminium
Ausführung WG	Insektenschutzgitter Stahl verzinkt
Funktionsweise JZ	Gegenläufig
Bedienungsseite JZ	Links
Nenngröße	1600 × 1995 mm
Einbaurahmen WG	Mit
Anbauteile JZ	Stellantrieb SM230A
Oberfläche WG	Pulverbeschichtet, RAL 7001, silbergrau

Anbauteile

Serie Feststellvorrichtungen
Serie Auf-Zu-Umschaltung
Serie Auf-Zu-Federrücklaufantribe
Serie Variable Antriebe
Serie Pneumatische Antriebe

Zubehör

Serie Einbaurahmen

Varianten, Abmessungen und Gewichte

WG-JZ-S

Variante

Wetterschutzgitter mit gegenläufiger Jalousieklappe, beide aus verzinktem Stahlblech

Ausführungen

Welldrahtgitter
1: Mit Insektenschutzgitter
U: Frontrahmen ungelocht

Kombination 1 mit U möglich

Nenngrößen

B: 200 – 2000 mm in Schritten von 1 mm
H: 180, 345, 510, 675, 840, 1005, 1170, 1335, 1500, 1665, 1830, 1995 mm (Zwischenmaße 183 – 1998 in Schritten von 1 mm, ausgenommen Standardmaß H – 1 mm, H + 1 mm, H + 2 mm)
B × H beliebig kombinierbar

Bauteile und Eigenschaften

Frontrahmen
Feldlamellen und untere Abschlusslamelle
Welldrahtgitter
Insektenschutzgitter, optional
Sichtbarer Trennsteg oder rückseitiger Steg zur Verstärkung ab B = 1385 mm
Absperrklappe
Lamellen mit Hebelgestänge
Antriebshebel

Konstruktionsmerkmale

Wetterschutzgitter

Freier Querschnitt ca. 60 %, mit Insektenschutzgitter ca. 45 %
Rückseitiges Welldrahtgitter, Maschenweite 20 × 20 × 1,8 mm
Rückseitiges Insektenschutzgitter (optional), Maschenweite 1,25 × 1,25 × 0,4 mm
Frontrahmen gelocht

Jalousieklappe

Rechteckiges geschweißtes Gehäuse (P1: geschraubtes Gehäuse), Materialstärke 1,25 mm
Lamellen, Materialstärke 1 mm
Beidseitig mit Flansch, für Luftleitungsprofile, mit Ecklochung
Außenliegendes, robustes und verschleißarmes Hebelgestänge, bestehend aus Kupplungsstange und Klemmhebeln
Klappenachsen, Ø12 mm, mit Kerbung zur Kennzeichnung der Klappenstellung

Materialien und Oberflächen

Wetterschutzgitter

P1: Pulverbeschichtet, Farbton nach RAL Classic
PS: Pulverbeschichtet, Farbton nach NCS oder DB

WG-JZ-P

Variante

Wetterschutzgitter mit gleichläufiger Jalousieklappe, beide aus verzinktem Stahlblech

Ausführungen

Welldrahtgitter
1: Mit Insektenschutzgitter
U: Frontrahmen ungelocht

Kombination 1 mit U möglich

Nenngrößen

B: 200 – 2000 mm in Schritten von 1 mm
H: 180, 345, 510, 675, 840, 1005, 1170, 1335, 1500, 1665, 1830, 1995 mm (Zwischenmaße 183 – 1998 in Schritten von 1 mm, ausgenommen Standardmaß H – 1 mm, H + 1 mm, H + 2 mm)
B × H beliebig kombinierbar

Bauteile und Eigenschaften

Frontrahmen
Feldlamellen und untere Abschlusslamelle
Welldrahtgitter
Insektenschutzgitter, optional
Sichtbarer Trennsteg oder rückseitiger Steg zur Verstärkung ab B = 1385 mm
Absperrklappe
Lamellen mit Hebelgestänge
Antriebshebel

Konstruktionsmerkmale

Wetterschutzgitter

Freier Querschnitt ca. 60 %, mit Insektenschutzgitter ca. 45 %
Rückseitiges Welldrahtgitter, Maschenweite 20 × 20 × 1,8 mm
Rückseitiges Insektenschutzgitter (optional), Maschenweite 1,25 × 1,25 × 0,4 mm
Frontrahmen gelocht

Jalousieklappe

Rechteckiges geschweißtes Gehäuse (P1: geschraubtes Gehäuse), Materialstärke 1,25 mm
Lamellen, Materialstärke 1 mm
Beidseitig mit Flansch, für Luftleitungsprofile, mit Ecklochung
Außenliegendes, robustes und verschleißarmes Hebelgestänge, bestehend aus Kupplungsstange und Klemmhebeln
Klappenachsen, Ø12 mm, mit Kerbung zur Kennzeichnung der Klappenstellung

Materialien und Oberflächen

Wetterschutzgitter

P1: Pulverbeschichtet, Farbton nach RAL Classic
PS: Pulverbeschichtet, Farbton nach NCS oder DB

WG-AL-JZ-S

Variante

Wetterschutzgitter aus Aluminium mit gegenläufiger Jalousieklappe aus verzinktem Stahlblech

Ausführungen

Welldrahtgitter
1: Mit Insektenschutzgitter
2: Mit Welldrahtgitter aus Edelstahl
3: Mit Insektenschutzgitter und Welldrahtgitter aus Edelstahl
U: Frontrahmen ungelocht

Kombination 1, 2, 3 mit U möglich

Nenngrößen

B: 200 – 2000 mm in Schritten von 1 mm
H: 180, 345, 510, 675, 840, 1005, 1170, 1335, 1500, 1665, 1830, 1995 mm (Zwischenmaße 183 – 1998 in Schritten von 1 mm, ausgenommen Standardmaß H – 1 mm, H + 1 mm, H + 2 mm)
B × H beliebig kombinierbar

Bauteile und Eigenschaften

Frontrahmen
Feldlamellen und untere Abschlusslamelle
Welldrahtgitter
Insektenschutzgitter, optional
Sichtbarer Trennsteg oder rückseitiger Steg zur Verstärkung ab B = 1385 mm
Absperrklappe
Lamellen mit Hebelgestänge
Antriebshebel

Konstruktionsmerkmale

Wetterschutzgitter

Freier Querschnitt ca. 60 %, mit Insektenschutzgitter ca. 45 %
Rückseitiges Welldrahtgitter, Maschenweite 20 × 20 × 1,8 mm
Rückseitiges Insektenschutzgitter (optional), Maschenweite 1,25 × 1,25 × 0,4 mm
Frontrahmen gelocht

Jalousieklappe

Rechteckiges geschweißtes Gehäuse (P1: geschraubtes Gehäuse), Materialstärke 1,25 mm
Lamellen, Materialstärke 1 mm
Beidseitig mit Flansch, für Luftleitungsprofile, mit Ecklochung
Außenliegendes, robustes und verschleißarmes Hebelgestänge, bestehend aus Kupplungsstange und Klemmhebeln
Klappenachsen, Ø12 mm, mit Kerbung zur Kennzeichnung der Klappenstellung

Materialien und Oberflächen

Wetterschutzgitter

P1: Pulverbeschichtet, Farbton nach RAL Classic
PS: Pulverbeschichtet, Farbton nach NCS oder DB
S2: Eloxiert, Farbton nach EURAS-Standard E6-C-31 bis E6-C-35
S3: Eloxiert, Farbton nach EURAS-Standard E6-C-0

WG-AL-JZ-P

Variante

Wetterschutzgitter aus Aluminium mit gleichläufiger Jalousieklappe aus verzinktem Stahlblech

Ausführungen

Welldrahtgitter
1: Mit Insektenschutzgitter
2: Mit Welldrahtgitter aus Edelstahl
3: Mit Insektenschutzgitter und Welldrahtgitter aus Edelstahl
U: Frontrahmen ungelocht

Kombination 1, 2, 3 mit U möglich

Nenngrößen

B: 200 – 2000 mm in Schritten von 1 mm
H: 180, 345, 510, 675, 840, 1005, 1170, 1335, 1500, 1665, 1830, 1995 mm (Zwischenmaße 183 – 1998 in Schritten von 1 mm, ausgenommen Standardmaß H – 1 mm, H + 1 mm, H + 2 mm)
B × H beliebig kombinierbar

Bauteile und Eigenschaften

Frontrahmen
Feldlamellen und untere Abschlusslamelle
Welldrahtgitter
Insektenschutzgitter, optional
Sichtbarer Trennsteg oder rückseitiger Steg zur Verstärkung ab B = 1385 mm
Absperrklappe
Lamellen mit Hebelgestänge
Antriebshebel

Konstruktionsmerkmale

Wetterschutzgitter

Freier Querschnitt ca. 60 %, mit Insektenschutzgitter ca. 45 %
Rückseitiges Welldrahtgitter, Maschenweite 20 × 20 × 1,8 mm
Rückseitiges Insektenschutzgitter (optional), Maschenweite 1,25 × 1,25 × 0,4 mm
Frontrahmen gelocht

Jalousieklappe

Rechteckiges geschweißtes Gehäuse (P1: geschraubtes Gehäuse), Materialstärke 1,25 mm
Lamellen, Materialstärke 1 mm
Beidseitig mit Flansch, für Luftleitungsprofile, mit Ecklochung
Außenliegendes, robustes und verschleißarmes Hebelgestänge, bestehend aus Kupplungsstange und Klemmhebeln
Klappenachsen, Ø12 mm, mit Kerbung zur Kennzeichnung der Klappenstellung

Materialien und Oberflächen

Wetterschutzgitter

P1: Pulverbeschichtet, Farbton nach RAL Classic
PS: Pulverbeschichtet, Farbton nach NCS oder DB
S2: Eloxiert, Farbton nach EURAS-Standard E6-C-31 bis E6-C-35
S3: Eloxiert, Farbton nach EURAS-Standard E6-C-0

Materialien

Bestellschlüsseldetail	Bauteil	Material	Bemerkungen
–	Frontrahmen	Profiliertes, verzinktes Stahlblech	Materialstärke 1,5 mm
–	Lamellen	Profiliertes, verzinktes Stahlblech	Materialstärke 0,63 mm
–	Trennsteg	Profiliertes, verzinktes Stahlblech	Ab B = 1385 mm
–	Welldrahtgitter	Verzinkter Stahl
–	Gehäuse und Lamellen der Jalousieklappe	Verzinktes Stahlblech
–	Achsen, Antriebshebel, Hebelgestänge	Verzinkter Stahl
–	Lagerbuchsen	Kunststoff
AL	Frontrahmen	Aluminium-Strangpressprofil, Material EN AW-6060 T66	Materialstärke 1,7 mm
AL	Lamellen	Aluminium-Strangpressprofil, Material EN AW-6060 T66	Materialstärke 1,35 mm
AL	Steg zur Verstärkung	Aluminium-Strangpressprofil, Material EN AW-6060 T66	Ab B = 1385 mm
1	Insektenschutzgitter	Verzinkter Stahl	Nur WG-AL-JZ
2	Welldrahtgitter	Edelstahl, Werkstoff-Nr. 1.4301	Nur WG-AL-JZ
3	Welldrahtgitter	Edelstahl, Werkstoff-Nr. 1.4301	Nur WG-AL-JZ
3	Insektenschutzgitter	Edelstahl, Werkstoff-Nr. 1.4301	Nur WG-AL-JZ

Oberflächen

Bestellschlüsseldetail	Bauteil	Oberfläche	Bemerkungen
–	Frontrahmen und Lamellen	Unbehandelt
P1-RAL ...	Frontrahmen und Lamellen	Pulverbeschichtet, Farbton RAL ... Classic
PS-DB ...	Frontrahmen und Lamellen	Pulverbeschichtet, Farbton DB ...
S2	Frontrahmen und Lamellen	Eloxiert, Farbton nach EURAS-Standard E6-C-31 bis E6-C-35	Nur WG-AL-JZ
S3	Frontrahmen und Lamellen	Eloxiert, Farbton nach EURAS-Standard E6-C-0	Nur WG-AL-JZ

WG-JZ

Gezeichnet Jalousieklappe mit Antriebshebel, Bedienungsseite rechts

WG-JZ, Gewichte

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	1800	2000
mm	kg
180	10	15	20	24	29	33	38	42	47	51
345	11	16	21	26	31	36	41	46	51	56
510	13	19	25	31	37	43	49	55	61	67
675	16	23	30	37	44	51	58	65	72	79
840	18	26	34	42	50	58	66	74	82	90
1005	20	28	37	45	54	62	71	79	88	96
1170	23	32	42	51	61	70	80	89	99	108
1335	26	36	47	57	68	78	89	99	110	120
1500	30	41	52	63	74	85	96	107	118	129
1665	34	46	58	70	82	94	106	118	130	142
1830	38	51	64	77	90	103	116	129	142	155
1995	40	56	72	88	104	120	136	152	168	184

WG-AL-JZ, Gewichte

H	B [mm]
H	200	400	600	800	1000	1200	1400	1600	1800	2000
mm	kg
180	9	14	18	23	27	31	34	38	43	47
345	10	14	19	24	28	33	36	41	46	50
510	12	17	22	28	33	38	42	47	54	60
675	14	21	27	33	39	45	51	58	65	70
840	16	23	30	37	44	52	58	66	75	81
1005	17	25	32	40	48	56	63	70	79	86
1170	19	28	37	47	55	63	70	79	89	97
1335	22	32	42	53	61	70	79	88	100	107
1500	27	38	48	59	68	77	86	96	107	115
1665	31	44	54	66	76	87	96	107	119	127
1830	36	49	61	74	85	96	106	117	130	138
1995	38	55	70	86	100	114	126	140	155	166

Platz für Anbauteile

Anbauteile	X	B_min
Anbauteile	mm
Z12 – Z51	180	385
ZS21 – ZS22	180	385
ZF01 – ZF15	180	385
ZS99	180	385
Z60 – Z77	200	405

Bei WG-JZ mit einem Anbauteil ist die Jalousieklappe in der Breite um das Maß X kürzer als das Wetterschutzgitter.

B_min ist die minimale Breite der WG-JZ mit dem jeweiligen Anbauteil (X + 205 mm)

Einbaudetails, Grundlagen und Definitionen

Wandeinbau ohne Einbaurahmen

Gezeichnet WG-JZ-P, Bedienungsseite rechts

Einbau und Inbetriebnahme

Mit oder ohne Einbaurahmen
Verwindungsfrei einbauen

Beachten

Jalousieklappen ohne Stellantriebe haben gekürzte Achsen; nachträglicher Anbau eines Stellantriebes ist nicht möglich
Kombinationen mit Jalousieklappen, vorgerichtet für nachträglichen Anbau eines Stellantriebes auf Anfrage

Definitionen

L_WA [dB(A)]

Schallleistungspegel des Strömungsgeräusches des Wetterschutzgitters, A-bewertet

A [m²]

Anströmquerschnitt

v [m/s]

Strömungsgeschwindigkeit bezogen auf den Anströmquerschnitt

v_t [m/s]

Strömungsgeschwindigkeit bezogen auf den Anströmquerschnitt (Serie NL)

V [m³/h] und [l/s]

Volumenstrom

Δp_t [Pa]

Gesamtdruckdifferenz

Alle Schallleistungen basieren auf 1 pW.

Hauptabmessungen

B [mm]

Breite der Luftleitung

B₁ [mm]

Breite der Luftleitung bei geteilten Wetterschutzgittern

H [mm]

Höhe der Luftleitung

H₁ [mm]

Höhe der Luftleitung bei geteilten Wetterschutzgittern

n [ ]

Anzahl Schraubenlöcher von Flanschen

m [kg]

Gerätegewicht (Masse)

Downloads

Produktinfos

Produktdatenblatt Serie WG-JZ

Produktdatenblatt 1,4 MB pdf
Produktübersicht Serie WG-JZ

PO/2013-11/JZ/DE/de Produktübersicht 38 KB pdf

Zertifikate

Einbauerklärung Serie WG-JZ

CE_2017_10_JZ_WG-JZ_DE_de Einbauerklärung 96 KB pdf

Betriebsanleitungen

Montageanleitung Serie WG-JZ

IM_2020_01_A00000044990_JZ-x_WG-JZ_V4_DE_de Montageanleitung 3 MB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

WG-JZ

Kombination mit einer Jalousieklappe

Anwendung

Beschreibung

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Varianten, Abmessungen und Gewichte

Einbaudetails, Grundlagen und Definitionen

Downloads

Produktinfos

Produktdatenblatt Serie WG-JZ

Produktübersicht Serie WG-JZ

Zertifikate

Einbauerklärung Serie WG-JZ

Betriebsanleitungen

Montageanleitung Serie WG-JZ

TROX Services

Technisch notwendig

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
