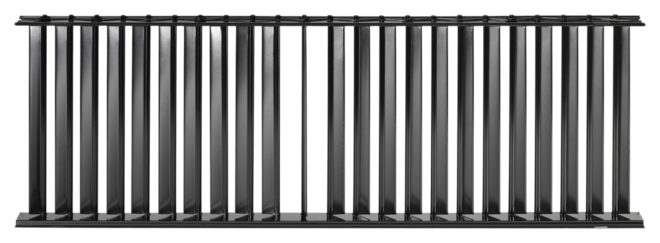

00145381_0
D


00145391_0
DG


00145346_0
00145346_0
00145356_0
00145381_0
00145391_0

A*, D* – Lüftungsgitter

Anbauteile aus Stahlblech zum Volumenstromabgleich und zur Strahllenkung von Lüftungsgittern

Anbauteile mit manuell verstellbaren Lamellen

  • Volumenstromabgleich
  • Strahllenkung
  • Schlitzschieber mit Gleichrichterstegen

Anwendung

Anwendung

  • Anbauteile für Lüftungsgitter bieten zusätzliche Funktionen
  • Zum Volumenstromabgleich und/oder zur zusätzlichen Strahllenkung von Lüftungsgittern
  • Drosselelemente vereinfachen den Volumenstromabgleich zur Inbetriebnahme, für Zuluft und Abluft
  • Lamellen zur Strahllenkung, um 90° zu den Lamellen des Lüftungsgitters gedreht, erweitern die Strahllenkung in zusätzliche Richtungen, für Zuluft
  • Verstellung bei montiertem Lüftungsgitter möglich

Beschreibung

Varianten

  • AG: Drosselelement mit gegenläufig gekoppelten Lamellen
  • AS: Schlitzschieber
  • D: Strahllenkung
  • DG: Drosselelement mit gegenläufig gekoppelten Lamellen und Strahllenkung

Instandhaltung

  • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Überprüfung und Reinigung nach VDI 6022

Technische Information

Funktion

  • Funktion
Schematische Darstellung -AG
00205167_0
① Lamelle zur Drosselung


00205167_0
00205179_0
00126213_0.
00117606_0.

Varianten, Abmessungen und Gewichte

  • Varianten
  • Abmessungen und Gewichte
AG
00145346_0


00145346_0
00145356_0
00145381_0
00145391_0

Die Anbauteile werden mit dem Bestellschlüssel des Lüftungsgitters definiert.

-AG

Anwendung

  • Zum Volumenstromabgleich von Lüftungsgittern
  • Drosselelemente vereinfachen den Volumenstromabgleich zur Inbetriebnahme, für Zuluft und Abluft
  • Verstellung bei montiertem Lüftungsgitter möglich

Bauteile und Eigenschaften

  • Gegenläufig gekoppelte Lamellen
  • Schraubbare Verstellung und Fixierung

-AS

Anwendung

  • Zum Volumenstromabgleich von Lüftungsgittern
  • Drosselelemente vereinfachen den Volumenstromabgleich zur Inbetriebnahme, vorzugsweise für Abluft
  • Verstellung bei montiertem Lüftungsgitter möglich

Bauteile und Eigenschaften

  • Schlitzschieberelemente mit Gleichrichterstegen
  • Schraubbare Verstellung und Fixierung

-D

Anwendung

  • Zur zusätzlichen Strahllenkung von Lüftungsgittern, für Zuluft
  • Lamellen zur Strahllenkung, um 90° zu den Lamellen des Lüftungsgitters gedreht, erweitern die Strahllenkung in zusätzliche Richtungen
  • Verstellung bei montiertem Lüftungsgitter möglich

Bauteile und Eigenschaften

  • Einzeln verstellbare Lamellen

-DG

Anwendung

  • Zum Volumenstromabgleich und zur zusätzlichen Strahllenkung von Lüftungsgittern, für Zuluft
  • Drosselelemente vereinfachen den Volumenstromabgleich zur Inbetriebnahme
  • Lamellen zur Strahllenkung, um 90° zu den Lamellen des Lüftungsgitters gedreht, erweitern die Strahllenkung in zusätzliche Richtungen
  • Verstellung bei montiertem Lüftungsgitter möglich

Bauteile und Eigenschaften

  • Volumenstromabgleich: Gegenläufig gekoppelte Lamellen
  • Strahllenkung: Einzeln verstellbare Lamellen
  • Schraubbare Verstellung und Fixierung

Anbauteile für Lüftungsgitter

Lüftungsgitter Serie Anbauteil
Lüftungsgitter Serie -AG -AS -D -DG
Lüftungsgitter Serie Drosselelement Schlitzschieber Strahllenkung Drosselelement Strahllenkung

Wand-, Brüstung- , Kanaleinbau





X-GRILLE Cover

●

●

●

●

X-GRILLE Basic

●

●

●

●

ASL

●

●

●

●

AT

●

●

●

●

VAT

●

●

●

●

AH

●

●

●

AWT

●

●

●

SL

●

●

●

●

TR

●

●

●

●

TRS

●

●

●

●


-AG
00190908_0
L Nennlänge
H Nennhöhe


00190908_0
00204927_0
00204945_0
00204933_0

Die Gewichtstabelle zeigt die lieferbaren Nenngrößen

-AG

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,4

0,5

0,7

0,8

1,0

1,3

1,6

1,9

125

0,5

0,6

0,8

1,0

1,2

1,5

1,9

2,3

225

0,7

0,9

1,1

1,4

1,6

2,1

2,5

3,0

325

1,2

1,4

1,7

2,0

2,6

3,2

3,8

425



2,5

3,2

3,9

4,6

525





4,5

5,3


-AS

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,3

0,4

0,5

0,6

0,7

0,9

1,1

1,3

125

0,4

0,6

0,8

0,9

1,1

1,4

1,8

2,1

225

0,8

1,0

1,3

1,6

1,9

2,5

3,0

3,6

325

1,5

1,9

2,3

2,7

3,5

4,3

5,1

425



3,8

4,9

6,0

7,2

525





7,3

8,7


-D

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,2

0,3

0,4

0,4

0,5

0,7

0,9

1,0

125

0,3

0,4

0,5

0,6

0,7

0,9

1,2

1,4

225

0,4

0,6

0,7

0,9

1,0

1,4

1,7

2,0

325

0,7

0,9

1,2

1,4

1,8

2,2

2,7

425



1,7

2,3

2,8

3,3

525





3,3

4,0


-DG

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,4

0,6

0,8

0,9

1,1

1,5

1,8

2,1

125

0,6

0,8

1,0

1,2

1,5

1,9

2,4

2,8

225

0,8

1,2

1,5

1,8

2,2

2,8

3,5

4,1

325

1,6

2,0

2,4

2,9

3,7

4,6

5,5

425



3,6

4,6

5,7

6,8

525





6,8

8,1


Inbetriebnahme

  • Inbetriebnahme
Volumenstromabgleich -*G
00152008_0

Anbauteile -AG, -DG und Serien AGW, DGW

00152008_0
00152134_0
00173501_0

Volumenstromabgleich

Wenn mehrere Lüftungsgitter an eine Luftleitung angeschlossen sind, ist eventuell ein Abgleich der Volumenströme erforderlich.

  • AG: Drosselelement mit gegenläufig gekoppelten Lamellen, verstellbar und mit Feststellschraube gesichert
  • AS: Drosselelement mit Schlitzschieber, verstellbar und mit Feststellschraube gesichert

Strahlausbreitung

  • Verstellbare Lamellen: Lamellen einzeln oder gekoppelt den örtlichen Gegebenheiten entsprechend einstellen
  • D, DG: Strahllenkung, um 90° gedreht zu den Frontlamellen, einzeln den örtlichen Gegebenheiten entsprechend einstellen
