K*, R* – Lüftungsgitter

K, R – Lüftungsgitter

Anbauteile aus Stahlblech zum Volumenstromabgleich von Lüftungsgittern der Serien TRS-K und TRS-R

Anbauteile mit manuell verstellbaren Lamellen

Volumenstromabgleich
Schlitzschieber mit Gleichrichterstegen
Abschöpfender Schlitzschieber mit Gleichrichterstegen

Anwendung

Anwendung

Anbauteile für Lüftungsgitter bieten zusätzliche Funktionen
Zum Volumenstromabgleich von Lüftungsgittern
Drosselelemente vereinfachen den Volumenstromabgleich zur Inbetriebnahme, für Zuluft und Abluft
Verstellung bei montiertem Lüftungsgitter möglich

Beschreibung

Varianten

S: Schlitzschieber
5: Schrägstehender Spezial-Schlitzschieber

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Überprüfung und Reinigung nach VDI 6022

Technische Information

Funktion

Schematische Darstellung -S

① Schlitzschieberelement zur Drosselung
② Gleichrichtersteg

Anbauteile -AS, -S

Varianten, Abmessungen und Gewichte

Die Anbauteile werden mit dem Bestellschlüssel des Lüftungsgitters definiert.

-*S

Anwendung

Zum Volumenstromabgleich von Lüftungsgittern
Drosselelemente vereinfachen den Volumenstromabgleich zur Inbetriebnahme, vorzugsweise für Abluft
Verstellung bei montiertem Lüftungsgitter möglich

Bauteile und Eigenschaften

Schlitzschieberelemente mit Gleichrichterstegen
Schraubbare Verstellung und Fixierung

-*5

Anwendung

Zum Volumenstromabgleich von Lüftungsgittern
Schräg angeordneter Schlitzschieber, zur gleichmäßigen Durchströmung des Frontdurchlasses
Drosselelemente vereinfachen den Volumenstromabgleich zur Inbetriebnahme, vorzugsweise für Abluft
Verstellung bei montiertem Lüftungsgitter möglich

Bauteile und Eigenschaften

Schrägstehende Schlitzschieberelemente mit Gleichrichterstegen
Schraubbare Verstellung und Fixierung

Anbauteile für Lüftungsgitter der Serien TRS-K, TRS-R

Lüftungsgitter Serie	Anbauteil
Lüftungsgitter Serie	*-S**	*-5**
Lüftungsgitter Serie	Schlitzschieber	Spezial-Schlitzschieber
Kanaleinbau
TRS-K	●	●
Rohreinbau
TRS-R	●	●

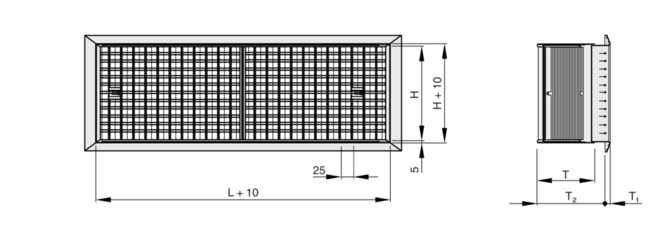

-S

L Nennlänge
H Nennhöhe

Anbauteile -AS, -S

Die Gewichtstabelle zeigt die lieferbaren Nenngrößen

-*S

Produktserie	T mm	T₁ mm	T₂ mm
TRS-K	42	7	63

-*S

Produktserie	Nennhöhe mm H_N	T mm	T₂ mm
TRS-R	75	42	70
TRS-R	125	42	74
TRS-R	225	42	86

-*5

Produktserie	L	T₁	T₂
Produktserie	mm
TRS-K	225	7	87
TRS-K	325	7	99
TRS-K	425	7	112
TRS-K	525	7	124
TRS-K	625	7	136
TRS-K	825	7	160
TRS-K	1025	7	185
TRS-K	1225	7	210

-*5

Produktserie	L	H [mm]
Produktserie	L	75	125	225
Produktserie	L	T₂
Produktserie	mm
TRS-R	225	95	99
TRS-R	325	107	111	123
TRS-R	425	119	123	136
TRS-R	525	131	135	147
TRS-R	625	143	147	159
TRS-R	825	162	171	183
TRS-R	1025	191	195	207
TRS-R	1225	215	211	231

Inbetriebnahme

Volumenstromabgleich -S

Anbauteile -AS, -KS, -RS und Serie ASW

Volumenstromabgleich

Wenn mehrere Lüftungsgitter an eine Luftleitung angeschlossen sind, ist eventuell ein Abgleich der Volumenströme erforderlich.

AG: Drosselelement mit gegenläufig gekoppelten Lamellen, verstellbar und mit Feststellschraube gesichert
AS: Drosselelement mit Schlitzschieber, verstellbar und mit Feststellschraube gesichert

Strahlausbreitung

Verstellbare Lamellen: Lamellen einzeln oder gekoppelt den örtlichen Gegebenheiten entsprechend einstellen
D, DG: Strahllenkung, um 90° gedreht zu den Frontlamellen, einzeln den örtlichen Gegebenheiten entsprechend einstellen
