FKR-EU

FKR-EU mit Belimo-Federrücklaufantrieb Stutzenausführung

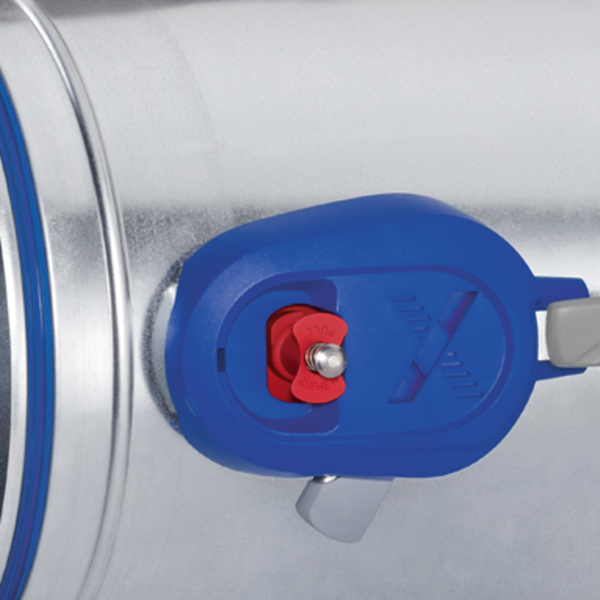

FKR-EU mit Schmelzlot für 72 °C oder 95 °C

CE-konform gemäß europäischen Vorschriften

ATEX-Zertifizierung

Geprüft nach VDI 6022

FKR-EU

Für große Durchmesser – mit und ohne Flansch

Große runde Brandschutzklappe zum Absperren von Luftleitungen zwischen 2 Brandabschnitten in 9 Baugrößen

Nenngrößen 315 – 800 mm
Geringe Druckdifferenz und Schallleistung
Optional Flanschausführung
Optional als Ex-geschützte Ausführung (ATEX)
Optional als Überströmöffnungsverschluss
Optional aus Edelstahl oder mit Beschichtung für erhöhte Anforderungen an den Korrosionsschutz
Optional mit thermischer Dämmung zur Verhinderung von Kondensat
Integration in die Gebäudeleittechnik mit TROXNETCOM

Optionale Ausstattung und Zubehör

Elektrischer Antrieb 24 V/230 V
Auslösetemperatur 72/95 °C

Ergänzende Produkte

Rauchauslöseeinrichtungen

Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

TROX–Brandschutzklappen mit CE-Kennzeichen und Leistungserklärung, zur Absperrung von Luftleitungen zwischen 2 Brandabschnitten durch automatisiertes Schließen im Brandfall
Verhinderung der Brandausbreitung und der Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte

Besondere Merkmale

Leistungserklärung nach europäischer Bauproduktenverordnung
Klassifizierung nach EN 13501-3, bis EI 120 (v_e, h_o, i ↔ o) S
Entspricht der europäischen Produktnorm EN 15650
Brandschutztechnisch geprüft nach EN 1366-2 (300 Pa Unterdruck)
Zertifizierter Nasseinbau mit reduzierten Abständen von 40 mm zu tragenden Bauteilen bzw. 40 mm zwischen 2 Brandschutzklappen (Flansch an Flansch)
Umlaufende Spaltmaße im Nasseinbau mit Mörtel bis zu 225 mm zulässig
Hygienische Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt
Korrosionsschutz nach EN 15650 in Verbindung mit EN 60068-2-52 nachgewiesen
Leckluftstrom bei geschlossenem Klappenblatt nach EN 1751, Klasse 4
Gehäuse-Leckluftstrom nach EN 1751, Klasse C
Geringe Druckdifferenzen und Schallleistungspegel
Beliebige Luftrichtung
Integration in die Gebäudeleittechnik mit dem internationalen Standard Brandschutzklappensystem nach IEC 62026-2 mit AS-Interface ist möglich

Klassifikation

Leistungsklasse bis EI 120 (v_e, h_o, i ↔ o) S nach EN 13501-3

Nenngrößen

315, 355, 400, 450, 500, 560, 630, 710, 800 mm
L: 495 mm oder 550 mm (abhängig von der Gehäuseausführung)

Varianten

Mit Schmelzlot
Mit Schmelzlot für Ex-Bereiche
Mit Federrücklaufantrieb
Mit Federrücklaufantrieb für Ex-Bereiche
Mit beidseitigem Abschlussgitter als Überströmöffnungsverschluss

Für Deutschland gilt:

Sollen Brandschutzklappen mit rein mechanischem Absperrelement als Überströmöffnungsverschluss verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten. In der Regel ist die Verwendung solcher Überströmöffnungsverschlüsse auf Druckbelüftungsanlagen begrenzt.

Bauteile und Eigenschaften

Auslösetemperatur 72 °C oder 95 °C (für Warmluftheizungen)
Einhandbedienung
Einbaulagen von 0° – 360°
Explosionsgeschützte Ausführungen für die Zonen 1, 2, 21, 22

Anbauteile

Endschalter zur Klappenstellungsanzeige
Federrücklaufantrieb mit 24 V AC/DC oder 230 V AC Versorgungsspannung
Endschalter zur Klappenstellungsanzeige für Ex-geschützte Bereiche
Federrücklaufantrieb mit 24 – 230 V Versorgungsspannung für Ex-geschützte Bereiche
Netzwerkmodul zur Integration in AS-i- oder LON-Netzwerken
Alle Anbauteile auch nachrüstbar

Zubehör

Einbausatz TQ für Trockeneinbau in Leichtbauwände/ Brandwände mit Metallständerwerk und beidseitiger Beplankung, Holzständer-, Holzfachwerk- und Vollholzwände sowie Vollholz- und Holzbalkendecken
Abschlussgitter
Elastische Stutzen
Verlängerungsteil

Ergänzende Produkte

Rauchauslöseeinrichtung RM‑O‑3‑D
Rauchauslöseeinrichtung mit Luftstromüberwachung RM‑O‑VS‑D

Konstruktionsmerkmale

Formstabiles rundes Gehäuse zur Steckmontage von runden Luftleitungen. Beidseitig Rohrstutzen mit Lippendichtung, passend für handelsübliche Luftleitungen nach EN 1506 bzw. EN 13180 oder wahlweise mit beidseitigen Anschlussflanschen. Flansche, passend nach EN 12220
Geeignet zum Anbau von Luftleitungen, Abschlussgittern oder elastischen Stutzen
Auslöseeinrichtung von außen zugänglich und prüfbar
Fernbetätigung mit Federrücklaufantrieb

Materialien und Oberflächen

Gehäuse:

Verzinktes Stahlblech
Verzinktes Stahlblech mit Pulverbeschichtung RAL 7001
Edelstahl 1.4301

Klappenblatt:

Spezialisolierstoff
Spezialisolierstoff mit Imprägnierung

ODA-Ausführung:

Klappengehäuse aus verzinktem Stahlblech mit Pulverbeschichtung und thermischer Dämmung, Klappenblatt aus Spezialisolierstoff mit Imprägnierung (nur in Verbindung mit Federrücklaufantrieb)

Weitere Bauteile:

Klappenachse aus Edelstahl
Gleitlager aus Kunststoff
Dichtungen aus Elastomere

Erhöhte Anforderungen an den Korrosionsschutz erfüllen die Ausführungsvarianten mit Edelstahlgehäuse oder mit pulverbeschichtetem Gehäuse. Beständigkeitslisten auf Anfrage.

Normen und Richtlinien

Bauproduktenverordnung
EN 15650 Lüftung von Gebäuden – Brandschutzklappen
EN 1366-2 Feuerwiderstandsprüfungen für Installationen – Brandschutzklappen
EN 13501-3 Klassifizierung von Bauprodukten und Bauarten
EN 1751 Lüftung von Gebäuden – Geräte des Luftverteilungssystems
2006/42/EG – Maschinenrichtlinie
2014/34/EU – ATEX-Richtlinie

Lieferumfang

Wenn Anbauteile und Zubehöre werkseitig mit den Brandschutzklappen geliefert werden, sind sie bereits im Bestellschlüssel berücksichtigt. Einbausituationen können ergänzende Materialien zur Montage und Befestigung erfordern, unter anderem Mörtel, Schrauben, Mineralwolle, um einen fachgerechten Einbau sicherzustellen. Solche Materialien sind nicht im Lieferumfang enthalten, es sei denn, dass diese ausdrücklich als Lieferumfang beschrieben sind. Die Auswahl ergänzender Anbauteile oder Zubehöre sowie die Bestimmung und Bereitstellung von Materialien zur Montage und Befestigung liegt in der Verantwortung der am Bau Beteiligten und ist unter Berücksichtigung der gewünschten Klassifizierung vorzunehmen.

Instandhaltung

Auf Veranlassung des Eigentümers der Lüftungsanlage muss die Überprüfung der Funktion der Brandschutzklappe unter Berücksichtigung der Grundmaßnahmen zur Instandhaltung nach EN 13306 in Verbindung mit DIN 31051 mindestens in halbjährlichem Abstand erfolgen. Ergeben 2 im Abstand von 6 Monaten aufeinanderfolgende Prüfungen keine Funktionsmängel, so braucht die Brandschutzklappe nur in jährlichem Abstand überprüft zu werden
Allgemein genügt ein Schließen und Wiederöffnen, bei Federrücklaufantrieb auch fernbetätigt
Brandschutzklappen sind in die regelmäßige Reinigung der raumlufttechnischen Anlage miteinzubeziehen
Hinweise zur Funktionsprüfung, Inspektion und Instandhaltung enthält die Montage- und Betriebsanleitung

Technische Daten

Nenngrößen: 315 – 800 mm
Gehäuselängen: 495 und 550 mm
Volumenstrombereich: bis 6000 l/s / bis 21600 m³/h
Differenzdruckbereich: bis 2000 Pa
Temperaturbereich: -20 – 50 °C
Anströmgeschwindigkeit*: Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 12 m/s, Ausführung mit Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s

* Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen

Unzulässige Verwendung

In Ex-Bereichen ohne dafür zugelassene Anbauteile
Als Entrauchungsklappe
Im Freien ohne ausreichenden Schutz gegen Witterungseinflüsse
In Atmosphären, die planmäßig oder außerplanmäßig aufgrund chemischer Reaktionen eine schädigende und/oder Korrosion verursachende Wirkung auf die Brandschutzklappe ausüben

Für Deutschland gilt

Keine Verwendung in Abluftanlagen von gewerblichen Küchen
Keine Verwendung als Überströmklappe
Keine Verwendung im Mischschott
Keine Verwendung im Brandschutz-Steinschott
Für die Verwendung von Überströmöffnungsverschlüssen können bauaufsichtliche Genehmigungen erforderlich sein. Dies ist bauseitig zu prüfen und zu beantragen
Schwer entflammbare, nicht abtropfende Baustoffe (Elastomerschäume) müssen mindestens der Baustoffklasse C - s2, d0 gemäß den Vorgaben der MVV TB (seit 2019/01) entsprechen. Die gültigen landesbaurechtlichen Vorschriften sind zu beachten

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Funktionsbeschreibung Ausführung mit Schmelzlot

Brandschutzklappen schließen im Brandfall automatisch und verhindern so die Ausbreitung des Brandes und die Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte. Im Brandfall erfolgt die Auslösung durch Schmelzlot, jeweils mit 72 °C oder 95 °C (für die Verwendung in Warmluftheizungen) Auslösetemperatur. Die Auslöseeinrichtung ist von außen zugänglich und prüfbar. Mit 1 oder 2 Endschaltern, als optionales Anbauteil, ist die Stellungsanzeige möglich

① Gehäuse
② Klappenblatt mit Dichtring
③ Anschlag ZU-Stellung
④ Handgriff
⑤ Entriegelungshebel
⑥ Thermische Auslöseeinrichtung mit Schmelzlot
⑦ Lippendichtung

Ausführung mit Belimo-Federrücklaufantrieb

Ausführung mit Siemens-Federrücklaufantrieb

Ausführung mit Federrücklaufantrieb in Ex-Ausführung

Ausführung mit Belimo-Federrücklaufantrieb und Rauchauslöseeinrichtung in einer eckigen Luftleitung

Ausführung mit Belimo-Federrücklaufantrieb und Rauchauslöseeinrichtung in einer runden Luftleitung

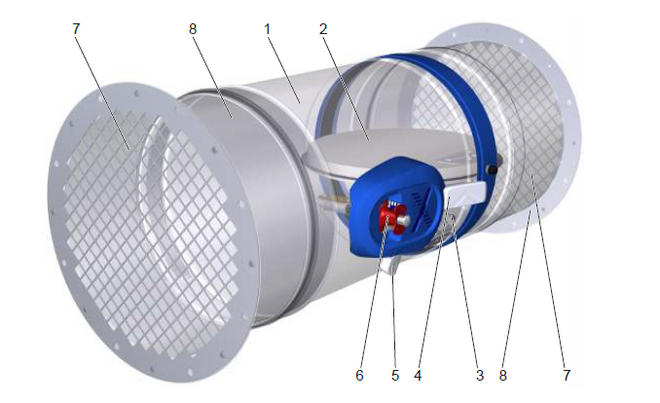

Ausführung mit Schmelzlot und Abschlussgitter als Überströmöffnungsverschluss

Nenngrößen	315 – 800 mm
Gehäuselängen	495 und 550 mm
Volumenstrombereich	bis 6000 l/s/bis 21600 m³/h
Differenzdruckbereich	bis 2000 Pa
Temperaturbereich ^{1, 3}	-20 – 50 °C
Auslösetemperatur	72 °C oder 95 °C (für Warmluftheizungen)
Anströmgeschwindigkeit ²	Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 12 m/s, Ausführung mit Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s

¹ Temperaturangaben können durch Anbauteile eingeschränkt sein. Abweichende Verwendungen auf Anfrage.
² Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen.
³ Betrieb nicht kondensierend bzw. ohne Feuchteeintrag über die Außenluftansaugung.

Freie Querschnitte und Zeta-Werte

NG	(1)	(2)
315	0,069	0,44
355	0,089	0,34
400	0,114	0,26
450	0,140	0,21
500	0,175	0,17
560	0,222	0,13
630	0,285	0,10
710	0,365	0,08
800	0,468	0,06

(1) A [m²]
(2) ζ

Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme bei bestimmten Schallleistungen und unter Berücksichtigung einer Druckdifferenz bis 35 Pa. Ungefähre Zwischenwerte können interpoliert werden. Zu exakten Zwischenwerten führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder.

Volumenstrom qv bei Druckdifferenz Δpst < 35 PA

NG	(1)	(2)	(3)	(4)
315	460	670	1660	2400
355	570	820	2040	2940
400	700	1000	2500	3610
450	820	1180	2940	4240
500	980	1410	3530	5080
560	1190	1710	4280	6160
630	1450	2090	5230	7520
710	1780	2560	6400	9210
800	2170	3130	7810	11250

(1) 35 LWA [dB(A)] in l/s
(2) 45 LWA [dB(A)] in l/s
(3) 35 LWA [dB(A)] in m³/h
(4) 45 LWA [dB(A)] in m³/h

Mit dem Easy Product Finder können Sie das Produkt mit Ihren projektspezifischen Daten dimensionieren. Den Easy Product Finder finden Sie auf unserer Website.

Auslegungsbeispiel Gegeben:

Gegeben:
Volumenstrom: 3600 m³/h
Schallleistung: ≤ 45 dB(A)

Schnellauslegung
FKR-EU/400

Brandschutzklappe entsprechend der europäischen Produktnorm DIN EN 15650 in runder Bauform. Brandschutztechnisch geprüft nach DIN EN 1366-2, mit CEKennzeichnung. Der Brandschutzklappenhersteller führt mit seiner Leistungserklärung (DoP) den Nachweis der jeweiligen Einbaubedingungen, wie z. B. in Wänden bzw. Decken, mit den wesentlichen Merkmalen wie Baugröße, Tragkonstruktion, Bauart und Einbauart und den jeweiligen zugehörigen Leistungsklassen nach Klassifizierungsnorm DIN EN 13501-3. Die funktionsfertige Einheit enthält eine Auslöseeinrichtung und ein feuerbeständiges Klappenblatt, das verwendungsabhängig horizontal und vertikal sowie in allen Zwischenstellungen (0 – 360°) angeordnet werden kann. Verwendungsbedingt klassifiziert von: EI 30 (ve, ho i ↔ o) S bis EI 120 (ve , ho i ↔ o) S

Geeignet zum:

Nasseinbau

In Massivwände, Wände aus Gipswandbauplatten, Leichtbauwände, Brandwände, Sicherheitstrennwände und Strahlenschutzwände
In Schachtwände mit Metallständer oder Stahlunterkonstruktionen
In Holzständer- und Holzfachwerkwände sowie Vollholz- und Brettsperrholzwände
In und auf Massivdecken und in Kombination mit Holzbalken-, Vollholz- und Moduldecken (System Cadolto)
In Vollholz-, Holzbalken- und historischen Holzbalkendecken
Mehrfachbelegung bis 4,8 m² Brandschutzklappenfläche in massive Wände und Decken, in Leichtbauwände sowie Holzständer- und Holzfachwerkwände
Kombinierter Einbau mit FK2-EU in massive Wände und Decken, Leichtbauwände, Holzständer- und Holzfachwerkwände und Schachtwände

Trockeneinbau

In Leichtbauwände sowie Brandwände mit Metallständer und beidseitiger Beplankung mit Einbausatz TQ
In Holzständer- und Holzfachwerkwände sowie Vollholz- und Brettsperrholzwände mit Einbausatz TQ
In Vollholz- und Holzbalkendecken mit Einbausatz TQ

Weichschotteinbau

In massive Wände und Decken
In Leichtbau-, Brand-, Sicherheitstrenn- und Strahlenschutzwände mit Metallständer oder Stahlunterkonstruktion
In Holzständer-, Holzfachwerk-, Vollholz- und Brettsperrholzwände

Größenabmessungen von Nenngröße 315 mm – 800 mm.
Optimiertes luftdichtes Gehäuse, bis Dichtheitsklasse C nach DIN EN 1751 mit geringer Druckdifferenz und geringem Schallleistungspegel.

Klappengehäuse aus verzinktem Stahlblech, optional verzinktes Stahlblech mit Pulverbeschichtung RAL 7001 oder Edelstahl 1.4301.
Klappenblatt aus Spezialisolierstoff, optional mit Beschichtung.
Korrosionsschutz nach DIN EN 15650 in Verbindung mit DIN EN 60068-2-52 nachgewiesen. Die hygienischen Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt. Gehäuse in Stutzenausführung (Länge 550 mm) oder Flanschausführung (Länge 495 mm) zum Anschluss an Luftleitungen aus nicht brennbaren oder brennbaren Baustoffen.
Thermische Auslösung für 72 °C oder 95 °C (Warmluftheizungen) mit Schmelzlot oder thermoelektrisch mit Federrücklaufantrieb, Testschalter/Taster und Kontroll-LED. Die Ausführungen mit bürstenlosen Federrücklaufantrieben zum Öffnen und Schließen der Brandschutzklappe, auch bei laufender Lüftungsanlage, unabhängig von der Nenngröße, sind insbesondere zur Funktionsprüfung oder zum täglichen Absperren von Leitungsabschnitten geeignet. Nachrüstung von Federrücklaufantrieben ohne Modifizierung des Gestänges von außen möglich.
Explosionsgeschützte Ausführungen für die Zonen 1, 2, 21 und 22 mit Endschalter oder mit Federrücklaufantrieb. In der Ausführung mit thermischer Dämmung aus 32 mm synthetischem Zellkautschuk Baustoffklasse: B-s2-d0, Federrücklaufantrieb und umlaufender Vermörtelung, geeignet zur Verringerung von Kondenswasserbildung bei Außenluftansaugung (ODA Outdoor air).

Besondere Merkmale

Leistungserklärung nach europäischer Bauproduktenverordnung
Klassifizierung nach EN 13501-3, bis EI 120 (ve, ho, i ↔ o) S
Entspricht der europäischen Produktnorm EN 15650
Brandschutztechnisch geprüft nach EN 1366-2 (300 Pa Unterdruck)
Zertifizierter Nasseinbau mit reduzierten Abständen von 40 mm zu tragenden Bauteilen bzw. 40 mm zwischen 2 Brandschutzklappen (Flansch an Flansch)
Umlaufende Spaltmaße im Nasseinbau mit Mörtel bis zu 225 mm zulässig
Hygienische Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt
Korrosionsschutz nach EN 15650 in Verbindung mit EN 60068-2-52 nachgewiesen
Leckluftstrom bei geschlossenem Klappenblatt nach EN 1751, Klasse 4
Gehäuse-Leckluftstrom nach EN 1751, Klasse C
Geringe Druckdifferenzen und Schallleistungspegel
Beliebige Luftrichtung
Integration in die Gebäudeleittechnik mit dem internationalen Standard Brandschutzklappensystem nach IEC 62026-2 mit AS-Interface ist möglich

Materialien und Oberflächen

Gehäuse:

Verzinktes Stahlblech
Verzinktes Stahlblech mit Pulverbeschichtung RAL 7001
Edelstahl 1.4301

Klappenblatt:

Spezialisolierstoff
Spezialisolierstoff mit Imprägnierung

ODA-Ausführung:

Klappengehäuse aus verzinktem Stahlblech mit Pulverbeschichtung und thermischer Dämmung, Klappenblatt aus Spezialisolierstoff mit Imprägnierung (nur in Verbindung mit Federrücklaufantrieb)

Weitere Bauteile:

Klappenachse aus Edelstahl
Gleitlager aus Kunststoff
Dichtungen aus Elastomere

Erhöhte Anforderungen an den Korrosionsschutz erfüllen die Ausführungsvarianten mit Edelstahlgehäuse oder mit pulverbeschichtetem Gehäuse. Beständigkeitslisten auf Anfrage.

Technische Daten

Nenngrößen: 315 – 800 mm
Gehäuselängen: 495 und 550 mm
Volumenstrombereich: bis 6000 l/s / bis 21600 m³/h
Differenzdruckbereich: bis 2000 Pa
Temperaturbereich: -20 – 50 °C
Anströmgeschwindigkeit*: Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 12 m/s, Ausführung mit Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s

* Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen

Gleichwertigkeitskriterien

Die Leistungserklärung nach Bauproduktenverordnung beschreibt alle CE-zertifizierten Einbauarten inklusive der Leistungsklasse bis EI 120 S nach EN 13501-3 und die wesentlichen Merkmale von zumindest zulässiger Baugröße und Tragkonstruktion
Die hygienischen Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 16798-3 sowie der Ö‑Norm H 6020 und H 6021 und SWKI werden erfüllt
CE-gekennzeichnet und somit brandschutztechnisch geprüft nach EU-Verordnung 305/2011 und bewertet nach Maschinenrichtlinie 2006/42/EG und nach ATEX-Richtlinie 2014/34/EU
CE-zertifizierter Nasseinbau im Abstand ≥ 40 mm zwischen 2 Brandschutzklappen (Flansch an Flansch)
Kombinierter Nasseinbau mit Brandschutzklappen der Serie FK2-EU in massive Wände, beidseitig bekleidete Leichtbauwände, Holzständer- und Holzfachwerkwände, Schachtwände mit Metallständerwerk mit einseitiger Bekleidung sowie massiven Decken
Druckverlust < 10 Pa bei Referenzgröße 400 mm und 6 m/s Anströmgeschwindigkeit
Schallleistung < 38 dB (A) bei Referenzgröße 400 mm und 6 m/s Anströmgeschwindigkeit

Ökobilanz
Für die Produktserie liegt eine Ökobilanz in Form einer durch einen Programmhalter geprüft und veröffentlichten Umweltproduktdeklaration (EPD) vor.

Bestellschlüssel FKR-EU

FKR-EU

–

315

ZL09

1 Serie
FKR-EU Brandschutzklappe

2 Gehäuseausführung
Keine Eintragung: Stutzenausführung
FLmit Flansch beidseitig

3 Gehäusevariante
Keine Eintragung: Grundausführung
1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
2 Edelstahlgehäuse

4 Klappenblattvariante
Keine Eintragung: Standartvariante
7 imprägniertes Klappenblatt

5 Schmelzlot/thermoelektrische Auslöseeinrichtung
Keine Eintragung: 72°C Auslösetemperatur
W¹ 95 °C Auslösetemperatur (nur für Warmluftheizungen)

B² mit beschichtetem Schmelzlot, 72 °C Auslösetemperatur
WB² mit beschichtetem Schmelzlot 95 °C (nur für die Anwendung in Warmluftheizungen)

6 Bestimmungsland
Länderkürzel angeben

7 Nenngröße [mm]
315, 355, 400, 450, 500, 560, 630, 710, 800

8 Zubehör 1
Keine Eintragung: ohne Zubehör
TQ quadratischer Einbausatz (nicht mit Gehäuseausführung FL)

9 Zubehör 2
Keine Eintragung: ohne Zubehör

2 Eintragungen erforderlich: Zubehör für Bedienseite sowie für Einbauseite
0 Seite ohne Zubehör
A Abschlussgitter
S elastischer Stutzen

10 Anbauteile
Z00 – ZEX4

¹nicht mit Anbauteil ZEX1 - ZEX4
²nur mit Anbauteil Z00 - Z03 oder Z00EX - Z03EX

Bestellbeispiel: FKR-EU-1-7-W/DE/315/TQ/SA/ZL09

Serie	FKR-EU - Brandschutzklappe
Gehäuseausführung	Stutzenausführung
Gehäusevariante	pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
Klappenblattvariante	imprägniertes Klappenblatt
Schmelzlot/thermoelektrische Auslöseeinrichtung	95°C Auslösetemperatur
Bestimmungsland	Deutschland
Nenngröße [mm]	315 mm
Zubehör 1	quadratischer Einbausatz
Zubehör 2	Bedienseite: elastischer Stutzen, Einbauseite: Abschlussgitter
Anbauteil	Federrücklaufantrieb 24 V AC/DC und LON-Modul LON-WA1/B3

Bestellschlüssel FKR-EU mit thermischer Dämmung als ODA-Ausführung zur Verhinderung von Kondensat

FKR-EU

–

ODA

315

Z43

1 Serie
FKR-EU Brandschutzklappe

2 Gehäuseausführung
Keine Eintragung: Stutzenausführung
FL mit beidseitigem Flansch

3 Gehäusevariante
1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)

4 Klappenblattvariante
7 imprägniertes Klappenblatt

5 Dämmung
ODA gedämmtes Klappengehäuse (32mm Armaflex Ultima)

6 Bestimmungsland
Länderkürzel angeben

7 Nenngröße [mm]
315, 355, 400, 450, 500, 560, 630, 710, 800

8 Zubehör 1
Keine Eintragung: ohne Zubehör

9 Zubehör 2
Keine Eintragung: ohne Zubehör
Zubehör 2 kann nicht werkseitig montiert werden, bei Bedarf bitte getrennt bestellen

10 Anbauteile
Z43, Z45, Z60, Z61, ZA07, ZL09, ZL10, ZL11, ZB01, ZA14

Bestellbeispiel: FKR-EU-FL-1-7-ODA/DE/315/Z43

Serie	FKR-EU - Brandschutzklappe
Gehäuseausführung	mit beidseitigem Flansch
Gehäusevariante	pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
Klappenblattvariante	imprägniertes Klappenblatt
Dämmung	gedämmtes Klappengehäuse (32mm Armaflex Ultima)
Bestimmungsland	Deutschland
Nenngröße [mm]	315 mm
Zubehör 1	ohne Zubehör
Zubehör 2	ohne Zubehör
Anbauteil	Federrücklaufantrieb 230 V AC

Bestellschlüssel FKR-EU als Überströmöffnungsverschluss

FKR-EU

–

315

Z03

1 Serie
FKR-EU Brandschutzklappe als Überströmöffnungsverschluss

2 Gehäuseausführung
Keine Eintragung: Stutzenausführung
FL mit beidseitigem Flansch

3 Gehäusevariante
Keine Eintragung: Grundausführung
1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
2 Edelstahlgehäuse

4 Klappenblattvariante
Keine Eintragung: Standardvariante
7 imprägniertes Klappenblatt

5 Bestimmungsland
Länderkürzel angeben

6 Nenngröße [mm]
315, 355, 400, 450, 500, 560, 630, 710, 800

7 Zubehör 1
Keine Eintragung: ohne Zubehör
TQ quadratischer Einbausatz (nicht mit Gehäuseausführung FL)

8 Zubehör 2
AA Abschlussgitter auf Bedien- und Einbauseite

9 Anbauteile
Z00, Z01, Z02

Für Deutschland gilt bei der Verwendung als Überströmöffnungsverschluss:
Sollen Brandschutzklappen mit rein mechanischem Absperrelement als Überströmöffnungsverschluss verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten. Hierzu können bauaufsichtliche Genehmigungen erforderlich sein. Dies ist bauseitig zu prüfen und zu beantragen. In der Regel ist die Verwendung solcher Überströmöffnungsverschlüsse auf Druckbelüftungsanlagen begrenzt.

Bestellbeispiel: FKR-EU-1/DE/400/AA/Z03

Serie	FKR-EU - Brandschutzklappe als Überströmöffnungsverschluss
Gehäuseausführung	Stutzenausführung)
Gehäusevariante	pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
Klappenblattvariante	imprägniertes Klappenblatt
Bestimmungsland	Deutschland
Nenngröße [mm]	315 mm
Zubehör 1	quadratischer Einbausatz
Zubehör 2	Abschlussgitter auf Bedien- und Einbauseite
Anbauteil	Endschalter Klappenstellung "AUF" und "ZU"

Zubehör

FKR-EU mit thermischer Dämmung

Lieferumfang: FKR-EU mit thermischer Dämmung
① FKR-EU mit thermischer Dämmung auf der Bedienungsseite
② Dämmstreifen Armaflex Ultima, umlaufend
③ Armaflex-Tape

Anwendung

Geeignet zur Verringerung von Kondenswasserbildung bei Außenluftansaugung (ODA Outdoor air)
Nur geeignet für den Nasseinbau mit umlaufender Vermörtelung

Materialien und Oberflächen

Klappengehäuse aus verzinktem Stahlblech mit Pulverbeschichtung (1)
Imprägniertes Klappenblatt
Thermische Dämmung auf der Bedienungsseite aus 32 mm synthetischem Zellkautschuk Baustoffklasse: B-s2-d0
Nur in Verbindung mit Federrücklaufantrieb (mögliche Anbauteile Z43, Z45, Z60, Z61, ZA07, ZL09, ZL10, ZL11, ZB01, ZA14)

Hinweis

Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung sowie die Zusatz-Montageanleitung für die ODA-Ausführung.

FKR-EU mit Belimo-Federrücklaufantrieb Stutzenausführung

Zubehör 1 - Einbausatz

Einbausatz TQ

Quadratischer Einbausatz TQ (für FKR-EU in Stutzenausführung) zum Trockeneinbau:

In Leichtbauwände sowie Brandwände mit Metallständer und beidseitiger Beplankung
In Holzständer- und Holzfachwerkwände sowie Vollholzund Brettsperrholzwände
In Vollholz- und Holzbalkendecken

Brandschutzklappe und Einbausatz sind werkseitig montiert und bilden eine Einheit

Einbau erfolgt ohne Vermörtelung durch einfaches Einschieben in die vorbereitete Einbauöffnung

Im Brandfall verschließt eine aufschäumende Dichtung den verbleibenden Spalt

Eine Blende deckt vorhandene Fugen ab und dient zur Schraubbefestigung

Materialien und Oberflächen

Einbausatz aus Kalziumsilikat

Blende des Einbausatzes aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungen Pulverbeschichtung (1) und Edelstahl (2))

Hinweis:

Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

Zubehör 1	Kurzbezeichnung
Einbausatz quadratisch	TQ

Einbauöffnung-/Blenden-Abmessungen [mm]

NG	315	355	400	450	500	560	630	710	800
□A	435	475	520	570	620	680	750	830	920
□B1	515	555	600	650	700	760	830	910	1000

Zubehör 2 - Abschlussgitter

Anwendung

Wird nur einseitig eine Luftleitung angeschlossen, muss die andere Seite mit einem Abschlussgitter versehen werden
Konstruktionsbedingt sind bei bestimmten Nenngrößen Verlängerungsteile notwendig, siehe Tabelle
Brandschutzklappe, Abschlussgitter und gegebenenfalls Verlängerungsteile sind werkseitig montiert und bilden eine Einheit
Freier Querschnitt des Abschlussgitters beträgt ca. 70 %
Abschlussgitter und Verlängerungsteil sind passend gelocht zu den Flanschen der Brandschutzklappe (nur gültig bei FKR‑EU‑FL)
Abschlussgitter sind auch separat lieferbar

Materialien und Oberflächen

Abschlussgitter und Verlängerungsteile (höhenabhängig) aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungsvarianten Pulverbeschichtung (1) und Edelstahl (2))
Maschenweite 15 × 15 mm, Stegbreite 2 mm

Für Deutschland gilt:

Sollen Brandschutzklappen als Überströmöffnungsverschlüsse verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten.

In der Regel ist die Verwendung solcher Überströmöffnungsverschlüsse auf Druckbelüftungsanlagen begrenzt.

Hinweis:

Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

*Bedienungsseite*	Einbauseite	Kurzbezeichnung
Abschlussgitter	–	A0
–	Abschlussgitter	0A
Abschlussgitter	Abschlussgitter	AA *
Abschlussgitter	elastischer Stutzen	AS
elastischer Stutzen	Abschlussgitter	SA

* AA für FKR-EU als Überströmöffnungsverschluss

Anordnung und Länge der Verlängerungsteile [mm]

NG	Bedienungsseite FKR-EU/FKR-EU-FL	Einbauseite FKR-EU/FKR-EU-FL
315	175/–	175/175
355	175/–	175/175
400	175/–	175/175
450	175/–	175/175
500	175/–	175/175
560	175/–	370/370
630	175/–	370/370
710	175/–	370/370
800	175/175	370/370

Zubehör 2 - elastischer Stutzen

Anwendung

Luftleitungen sind so zu verlegen, dass im Brandfall keine erheblichen Kräfte auf die Brandschutzklappe wirken. Die jeweiligen nationalen Vorgaben dazu sind zu beachten
Aufgrund von Leitungsdehnungen und Wandverformungen im Brandfall werden elastische Stutzen beim Einbau in Leichtbauwände, Schachtwände und Brandwände in Leichtbauweise und beim Weichschotteinbau empfohlen
Elastische Stutzen sollten so eingebaut werden, dass beidseitig Zug- und Schubkräfte aufgenommen werden können
Alternativ flexible Luftleitungen verwenden
Konstruktionsbedingt sind bei bestimmten Nenngrößen Verlängerungsteile notwendig, siehe Tabelle
Elastische Stutzen und Verlängerungsteile sind passend gelocht zu den Flanschen der Brandschutzklappe (nur gültig bei FKR-EU-FL)
Elastische Stutzen werden lose mitgeliefert, Befestigung erfolgt bauseitig
Elastische Stutzen sind auch separat lieferbar

Materialien und Oberflächen

Elastische Stutzen aus gewebeverstärktem Kunststoff und verzinktem Stahl (nur FKR-EU-FL)
Verlängerungsteil aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungsvarianten Pulverbeschichtung (1) und Edelstahl (2))
Brandverhalten nach DIN 4102; B2

Hinweis:

Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

Bedienungsseite	Einbauseite	Kurzbezeichnung
elastischer Stutzen	–	S0
–	elastischer Stutzen	0S
elastischer Stutzen	elastischer Stutzen	SS
elastischer Stutzen	Abschlussgitter	SA
Abschlussgitter	elastischer Stutzen	AS

Anordnung und Länge der Verlängerungsteile [mm]

NG	Bedienungsseite FKR-EU/FKR-EU-FL	Einbauseite FKR-EU/FKR-EU-FL
315	–/–	175/175
355	–/–	175/175
400	–/–	175/175
450	–/–	175/175
500	–/–	175/175
560	–/–	370/370
630	–/–	370/370
710	–/175	370/370
800	175/175	370/370

Zubehör 2 - Verlängerungsteil

Anwendung

Konstruktionsbedingt sind bei Verwendung von Abschlussgittern, elastischen Stutzen, Rohrbögen usw. bei bestimmten Höhen Verlängerungsteile notwendig
Brandschutzklappen mit Abschlussgittern und elastischen Stutzen werden inklusive Verlängerungsteile geliefert
Verlängerungsteile sind auch separat lieferbar

Materialien und Oberflächen

Verlängerungsteile aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungsvarianten Pulverbeschichtung (1) und Edelstahl (2))

Hinweis:

Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

Klappenblattüberstände [mm]

NG	315	355	400	450	500	560	630	710	800
x	-270	-250	-230	-200	-175	-145	-110	-70	-25
y	25	45	70	90	115	145	180	220	265

Klappenblattüberstände [mm]

NG	315	355	400	450	500	560	630	710	800
x	-240	-220	-200	-170	-145	-115	-80	-40	5
y	55	75	100	125	150	180	215	255	300

Hinweis:
Das Schließen des Klappenblatts darf durch das Zubehör nicht behindert werden. Zwischen offenem Klappenblatt und einem Zubehör (Formteil usw.) sollte der Mindestabstand von 50 mm nicht unterschritten werden.

Anbauteil - Endschalter

FKR-EU (Schmelzlotausführung) mit Endschalter

Anwendung

Endschalter mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige
Im Bereich der zulässigen Schaltleistung lassen sich Relais oder Kontrollleuchten schalten oder die Weiterleitung zur Brandmeldetechnik realisieren
Für die Klappenstellungen „ZU“ und „AUF“ ist jeweils ein Endschalter erforderlich
Brandschutzklappen mit Schmelzlot können mit 1 oder 2 Endschaltern geliefert oder nachgerüstet werden (zur Nachrüstung ist eine Umrüstbaugruppe erforderlich)
Technische Daten und Verdrahtungsbeispiele siehe Montageund Betriebsanleitung FKR-EU

Anbauteil	Kurzbezeichnung
Endschalter Klappenstellung „ZU“	Z01
Endschalter Klappenstellung „AUF“	Z02
Endschalter Klappenstellung „ZU“ und „AUF“	Z03

FKR-EU (Schmelzlotausführung) mit Endschalter in

Ex-Ausführung

Anwendung

Endschalter in Ex-geschützter Ausführung mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige
Konformitätsausbescheinigung EPS 21 ATEX 2 141 X
Im Bereich der zulässigen Schaltleistung lassen sich Relais oder Kontrollleuchten schalten oder die Weiterleitung zur Brandmeldetechnik realisieren
Endschalter müssen in einem separat bescheinigten Gehäuse einer anerkannten Zündschutzart nach EN 60079-0 angeschlossen werden
Für die Klappenstellungen „ZU“ und „AUF“ ist jeweils ein Endschalter erforderlich
Brandschutzklappen mit Schmelzlot können mit 1 oder 2 Endschaltern geliefert oder nachgerüstet werden (zur Nachrüstung ist eine Umrüstbaugruppe erforderlich)
Technische Daten und Verdrahtungsbeispiele siehe Zusatz- Betriebsanleitung "Explosionsgeschütze Brandschutzklappen Serie FKR-EU"

Anbauteil	Kurzbezeichnung
Endschalter Klappenstellung „ZU“	Z01EX
Endschalter Klappenstellung „AUF“	Z02EX
Endschalter Klappenstellung „ZU“ und „AUF“	Z03EX

Betätigungsart	Auslöseeinrichtung	Kennzeichnung	Umgebungstemperatur	maximale Luftgeschwindigkeit
Federmechanismus	Schmelzlot	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-40 °C ≤ Ta ≤ +50 °C	8 m/s
Federmechanismus	Schmelzlot mit Endschalter	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-20 °C ≤ Ta ≤ +50 °C	8 m/s

Anbauteil - Federrücklaufantrieb

FKR-EU mit Federrücklaufantrieb

Anwendung

Betrieb der Brandschutzklappe mit einem Federrücklaufantrieb ermöglicht die Fernbedienung und/oder die Auslösung durch geeignete Rauchauslöseeinrichtungen
Bei Ausfall der Versorgungsspannung oder thermoelektrischer Auslösung schließt die Klappe (Ruhestromprinzip)
Motorisierte Brandschutzklappen können zum Absperren von Luftleitungen verwendet werden
2 integrierte Endschalter mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige "AUF" und "ZU"
Anschlussleitungen des 24 V Federrücklaufantriebs sind mit Steckern versehen. Der Anschluss an das TROX AS-i Bussystem ist damit schnell hergestellt. Ohne Automatisierungskomponenten erfolgt der 24 V Anschluss über einen bauseitigen Sicherheitstransformator
Zum Nachrüsten eines Antriebs an eine Brandschutzklappe mit Schmelzlotausführung ist ein Umrüstsatz lieferbar
Technische Daten und Verdrahtungsbeispiele siehe Montageund Betriebsanleitung FKR-EU

Anbauteil	Kurzbezeichnung
Federrücklaufantrieb 230 V (Belimo)	Z43
Federrücklaufantrieb 24 V (Belimo)	Z45
Federrücklaufantrieb 24 V (Belimo) inklusive Netzgerät BKN230-24-C-MP TR	Z60
Federrücklaufantrieb 24 V (Belimo) inklusive Netzgerät BKN230-24-C-MP TR und Steuergerät BKS24-1 TR	Z61
Federrücklaufantrieb 24 V (Belimo) inklusive Netzgerät BKN230-24-C-MP TR und Steuergerät BKS24-1 TR	Z43S
Federrücklaufantrieb 24 V (Siemens)	Z45S

Anbauteil - Federrücklaufantrieb in Ex-Ausfrührung

FKR-EU mit Federrücklaufantrieb in Ex-Ausführung

Anwendung

Betrieb der Brandschutzklappe mit einem Federrücklaufantrieb ermöglicht die Fernbedienung und/oder die Auslösung durch geeignete Rauchauslöseeinrichtungen
Brandschutzklappe ist in Zu- und Abluftanlagen explosionsgeschützter Bereiche verwendbar
Bei Ausfall der Versorgungsspannung oder thermoelektrischer Auslösung schließt die Klappe (Ruhestromprinzip)
Brandschutzklappen mit Federrücklaufantrieb können für die Steuerung "AUF" und "ZU" verwendet werden
2 integrierte Endschalter mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige "AUF" und "ZU"
Elektrischer Anschluss erfolgt im Ex-Klemmenkasten
Auslösetemperatur des Federrücklaufantriebs 72 °C
Konformitätsausbescheinigung EPS 21 ATEX 2 141 X
Technische Daten und Verdrahtungsbeispiele siehe ZusatzBetriebsanleitung "Explosionsgeschütze Brandschutzklappen Serie FKR-EU"

ATEX-Anwendungsbereich

Entsprechend Konformitätsausbescheinigung EPS 21 ATEX 2 141 X kann die Brandschutzklappe in folgenden Ex-Zonen eingesetzt werden.
Dabei sind die in den technischen Daten angegebenen
Umgebungstemperaturen sowie die Auslöse- und Betätigungsarten zu beachten.

ExMax:

Zone 1, 2: Gase, Nebel, Dämpfe
Zone 21, 22: Stäube

RedMax:

Zone 2: Gase, Nebel, Dämpfe
Zone 22: Stäube

Anbauteil	Kurzbezeichnung
ExMax-15-BF TR	ZEX1
RedMax-15-BF TR	ZEX3

Betätigungsart	Auslöseeinrichtung	Kennzeichnung	Umgebungstemperatur	maximale Luftgeschwindigkeit
ExMax-15-BF TR	ExPro-TT *	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-40 °C ≤ Ta ≤ +40 °C	10 m/s
ExMax-15-BF TR	ExPro-TT *	II 2G Ex h IIC T5 Gb II 2D Ex h IIIC T95°C Db	-40 °C ≤ Ta ≤ +50 °C	10 m/s
RedMax-15-BF TR	ExPro-TT *	II 3G Ex h IIC T6 Gc II 3D Ex h IIIC T80°C Dc	-40 °C ≤ Ta ≤ +40 °C	10 m/s
RedMax-15-BF TR	ExPro-TT *	II 3G Ex h IIC T5 Gc II 3D Ex h IIIC T95°C Dc	-40 °C ≤ Ta ≤ +50 °C	10 m/s

* Auslösetemperatur 72 °C

Anbauteil - Federrücklaufantrieb und TROXNETCOM

Anwendung

Brandschutzklappen mit Federrücklaufantrieb 24 V (Belimo) und den hier beschriebenen Modulen als Anbauteil bilden eine betriebsbereite Funktionseinheit für die automatisierte Brandschutzklappensteuerung
Komponenten sind werkseitig montiert und verdrahtet
Die Kombination Federrücklaufantrieb mit TROXNETCOM ermöglicht die fabrikatsneutrale und gewerkeübergreifende Integration unterschiedlicher Komponenten (Module) in ein Netzwerk
Module steuern Aktoren und/oder nehmen die Signale von Sensoren auf

AS-i

AS-Interface ist ein weltweit standardisiertes Bussystem nach EN 50295 und IEC 62026-2
Modul überträgt die Stellsignale zwischen Federrücklaufantrieb und Controllereinheit
Damit ist die Steuerung des Stellantriebs und dessen Laufzeitüberwachung für Funktionsprüfungen möglich
Versorgungsspannung (24 V DC) für das Modul und den Stellantrieb wird mit dem 2-adrigen AS-i-Flachbandkabel übertragen
Funktionsanzeige: Betrieb, 4 Eingänge, 2 Ausgänge

MODBUS RTU/BACnet MS/TP (RS485)

MODBUS RTU und BACnet MS/TP sind Protokolle für RS485-Kommunikationssysteme
Datenübertragung erfolgt nach einheitlichen Protokollen
Lediglich die Busleitung und die Versorgungsspannung sind kundenseitig anzuschließen
MB-BAC-WA1/2: Zur Ansteuerung von 1 – 2 Brandschutzklappen
WA1/B3-AD: Anschlussdose für die 2. Brandschutzklappe mit 24 V DC Versorgungsspannung an das MB-BAC-WA1/2
WA1/B3-AD230: Anschlussdose mit integriertem Netzteil 230/24 V zum Anschluss einer 2. motorisch betriebenen 24 V Brandschutzklappe an das MB-BAC-WA1/2 LON

LON

LON steht für ein standardisiertes lokal operierendes Netzwerksystem mit fabrikatsneutraler Kommunikation
Datenübertragung erfolgt nach einheitlichem Protokoll
Nach LonMark sind Standards definiert, um die Kompatibilität der Produkte zu erreichen
Lediglich die Busleitung und die Versorgungsspannung sind kundenseitig anzuschließen
LON-WA1/B3: Zur Ansteuerung von 1 – 2 Brandschutzklappen
WA1/B3-AD: Anschlussdose für die 2. Brandschutzklappe mit 24 V DC Versorgungsspannung an das LON-WA1/B3
WA1/B3-AD230: Anschlussdose mit integriertem Netzteil 230/24 V zum Anschluss einer 2. motorisch betriebenen 24 V Brandschutzklappe an das LON-A1/B3

TNC-EASYCONTROL

TNC-LINKBOX ist die Verdrahtungshilfe für den Anschluss einer Brandschutzklappe und der konfigurierbaren Parallelschaltung für die Kleinsteuerung TNCEASYCONTROL

Anbauteil	Kurzbezeichnung
Federrücklaufantrieb 24 V und AS-EM	ZA07
Federrücklaufantrieb 24 V und MB-BAC-WA1/2	ZB01
Federrücklaufantrieb 24 V und LON-WA1/B3	ZL09
Federrücklaufantrieb 24 V und WA1/B3-AD	ZL10
Federrücklaufantrieb 24 V und WA1/B3-AD230	ZL11
Federrücklaufantrieb 24 V und TNC-Linkbox	ZA14

Anbauteil - Federrücklaufantrieb in Ex-Ausführung und TROXNETCOM

FKR-EU mit Federrücklaufantrieb in Ex-Ausführung und TROXNETCOM

Anwendung

Brandschutzklappen mit Federrücklaufantrieb ExMax/ RedMax-15-BF-TR und dem Modul AS- EM/C bilden eine Funktionseinheit für die BUS-Kommunikation zur Brandschutzklappensteuerung
Die Kombination Federrücklaufantrieb in Ex-Ausführung mit TROXNETCOM ermöglicht die fabrikatsneutrale und gewerkeübergreifende Integration unterschiedlicher Komponenten (Module) in ein Netzwerk
Module steuern Aktoren und/oder nehmen die Signale von Sensoren auf
Modul ist außerhalb der Ex-Zone kundenseitig zu montieren und zu verdrahten

AS-i

AS-Interface ist ein weltweit standardisiertes Bussystem nach EN 50295 und IEC 62026-2
Modul überträgt die Stellsignale zwischen Federrücklaufantrieb und Controllereinheit
Damit ist die Steuerung des Stellantriebs und dessen Laufzeitüberwachung für Funktionsprüfungen möglich
Funktionsanzeige: Betrieb, 4 Eingänge, 2 Ausgänge

Anbauteil	Kurzbezeichnung
ExMax-15-BF TR und AS-EM/C	ZEX2
RedMax-15-BF TR und AS-EM/C	ZEX4

Anbauteil - Rauchslöseeinrichtung

Anwendung

Um die Rauchausbreitung in Gebäuden durch die raumlufttechnischen Anlagen zu verhindern, ist es wichtig, den Rauch frühzeitig zu erkennen
Rauchauslöseeinrichtungen nach dem Streulichtprinzip erkennen den Rauch temperaturunabhängig, so dass die Brandschutzklappen schon vor Erreichen der Auslösetemperatur bei 72 °C schließen
Enthält die Luft Schwebstoffe, wie es bei Brandrauch der Fall ist, werden Lichtstrahlen von diesen abgelenkt. Ein Sensor (Fotodiode), der bei klarer Luft unbeleuchtet ist, wird dann vom Streulicht getroffen.
Auslösung der Brand- oder Rauchschutzklappe wird aktiv, wenn die Helligkeit des Streulichts einen Grenzwert überschreitet

Anbauteil	Kurzbezeichnung
Rauchauslöseeinrichtung	RM-O-3-D
Rauchauslöseeinrichtung	RM-O-VS-D

Die Rauchauslöseeinrichtung ist als separates Anbauteil zu bestellen.
Zur Montage der Rauchauslöseeinrichtung ist eine plane Oberfläche (z. B. eckiges Kanalstück) erforderlich.

Downloads

Produktinfos

Produktdatenblatt FKR-EU

FKR-EU_PD_2024_08_22_DE_de Produktdatenblatt 1,4 MB pdf

Zertifikate

ATEX-Zertifikat FKR-EU

TROX_21TH0380_EPS-21-ATEX-2-141-X_de_0_signed-Scan Certificate 1,2 MB pdf
CE-Konformitätserklärung FKR-EU

FKR-EU_CE_2020_03_DE_de Certificate 310 KB pdf
EU-Konformitätserklärung ATEX FKR-EU

FKR-EU_CE_ATEX_2022_01_25_DE_de Zertifikat 1,1 MB pdf
Environmental Product Declaration FKR

FKR_EPD_2024_03_DE_en Environmental Product Declarations 400 KB pdf
Hygiene-Konformitätserklärung - FKR-EU

FKR-EU_HC_2024_05_DE_de Hygienezertifikat 2 MB pdf
Leistungserklärung Serie FKR-EU

FKR-EU_DoP_2021_07_DE_de Leistungserklärung 390 KB pdf
Zertifikat Brandverhalten

IBS-Zertifikat_-Nichtbrennbarkeit_320012803-2_Zert_2020_03_16_DE_de Zertifikat 250 KB pdf
Zertifikat über statistische Leckageprüfungen

LC_v1_2024_10_DE_de Leckageprüfungen 660 KB pdf

Betriebsanleitungen

Kurzversion Montage- und Betriebsanleitung FKR-EU

FKR-EU_SV_IOM_A00000092707_V1_2022_02_DE_de Kurzversion 2,9 MB pdf
Montage- und Betriebsanleitung FKR-EU

FKR-EU_IOM_A00000092704_V1_2022_02_DE_de Montage- und Betriebsanleitung 7,9 MB pdf
Montageanleitung Endschalter Anbauteil Z01 • Z02 • Z03

A00000032227/02/2014 Serie FKR-EU 2,1 MB pdf
Zusatz-Betriebsanleitung Explosionsgeschützte Brandschutzklappen

FKR-EU-ATEX_A00000038482_V2_2023_05_DE_de Serie FKR-EU 2,1 MB pdf
Zusatz-Montageanleitung FKR-EU-ODA

FKR-EU_ODA_IM_A00000071857_V1_2023_06_DE_de 680 KB pdf
Zusatz-Montageanleitung Umrüstbaugruppen

A00000057444/12/2016 Serie FKR-EU 870 KB pdf

FKR-EU

FKR-EU

Für große Durchmesser – mit und ohne Flansch

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Zubehör

Zubehör 2 - Verlängerungsteil

Anbauteil - Endschalter

FKR-EU mit Federrücklaufantrieb

FKR-EU mit Federrücklaufantrieb in Ex-Ausführung

Downloads

Produktinfos

Produktdatenblatt FKR-EU

Zertifikate

ATEX-Zertifikat FKR-EU

CE-Konformitätserklärung FKR-EU

EU-Konformitätserklärung ATEX FKR-EU

Environmental Product Declaration FKR

Hygiene-Konformitätserklärung - FKR-EU

Leistungserklärung Serie FKR-EU

Zertifikat Brandverhalten

Zertifikat über statistische Leckageprüfungen

Betriebsanleitungen

Kurzversion Montage- und Betriebsanleitung FKR-EU

Montage- und Betriebsanleitung FKR-EU

Montageanleitung Endschalter Anbauteil Z01 • Z02 • Z03

Zusatz-Betriebsanleitung Explosionsgeschützte Brandschutzklappen

Zusatz-Montageanleitung FKR-EU-ODA

Zusatz-Montageanleitung Umrüstbaugruppen

Passende Ersatzteile für FKR-EU

FKR-EU – Umrüstung von Schmelzlotausführung auf BFN-Antrieb

FKR-EU – Umrüstung auf Ex-Endschalter

FKR-EU-Montage Endschalter

FKR-EU Umrüstung von Schmelzlotausführung auf Ex-Antrieb

TROX Services

FKR-EU

Für große Durchmesser – mit und ohne Flansch

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Zubehör

Zubehör 2 - Verlängerungsteil

Anbauteil - Endschalter

FKR-EU mit Federrücklaufantrieb

FKR-EU mit Federrücklaufantrieb in Ex-Ausführung

Downloads

Produktinfos

Produktdatenblatt FKR-EU

Zertifikate

ATEX-Zertifikat FKR-EU

CE-Konformitätserklärung FKR-EU

EU-Konformitätserklärung ATEX FKR-EU

Environmental Product Declaration FKR

Hygiene-Konformitätserklärung - FKR-EU

Leistungserklärung Serie FKR-EU

Zertifikat Brandverhalten

Zertifikat über statistische Leckageprüfungen

Betriebsanleitungen

Kurzversion Montage- und Betriebsanleitung FKR-EU

Montage- und Betriebsanleitung FKR-EU

Montageanleitung Endschalter Anbauteil Z01 • Z02 • Z03

Zusatz-Betriebsanleitung Explosionsgeschützte Brandschutzklappen

Zusatz-Montageanleitung FKR-EU-ODA

Zusatz-Montageanleitung Umrüstbaugruppen

Passende Ersatzteile für FKR-EU

FKR-EU – Umrüstung von Schmelzlotausführung auf BFN-Antrieb

FKR-EU – Umrüstung auf Ex-Endschalter

FKR-EU-Montage Endschalter

FKR-EU Umrüstung von Schmelzlotausführung auf Ex-Antrieb

TROX Services

Technisch notwendig

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
