FKRS-EU

Kleine Abmessungen – ideal für beengte Platzverhältnisse

Kleine runde Brandschutzklappe zum Absperren von Luftleitungen zwischen 2 Brandabschnitten in 10 Nenngrößen

Nenngrößen 100 – 315 mm
Geringe Druckdifferenz und Schallleistung
Optional aus Edelstahl oder mit Beschichtung für erhöhte Anforderungen an den Korrosionsschutz
Optional als Ex-geschützte Ausführung (ATEX)
Integration in die Gebäudeleittechnik mit TROXNETCOM
Universelle Einbaumöglichkeiten

Optionale Ausstattung und Zubehör

Elektrischer Antrieb 24 V/230 V
Auslösetemperatur 72/95 °C

Ergänzende Produkte

Rauchauslöseeinrichtungen

Aktualisiere Produkte

Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

TROX–Brandschutzklappen mit CE-Kennzeichen und Leistungserklärung, zur Absperrung von Luftleitungen zwischen 2 Brandabschnitten durch automatisiertes Schließen im Brandfall
Verhinderung der Brandausbreitung und der Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte

Klassifikation

Leistungsklasse bis EI 120 (v_e, h_o, i ↔ o) S nach EN 13501-3

Varianten

Mit Schmelzlot

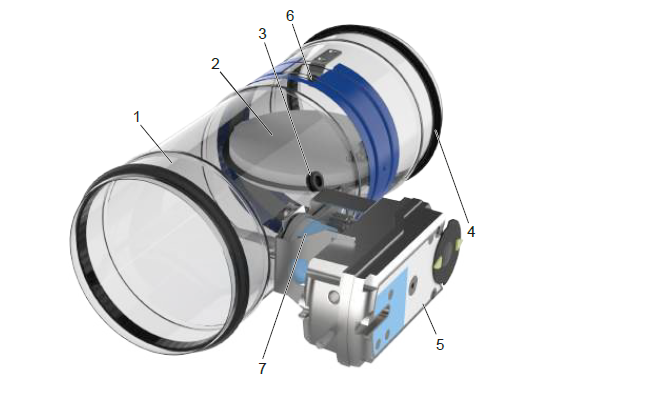

Mit Federrücklaufantrieb

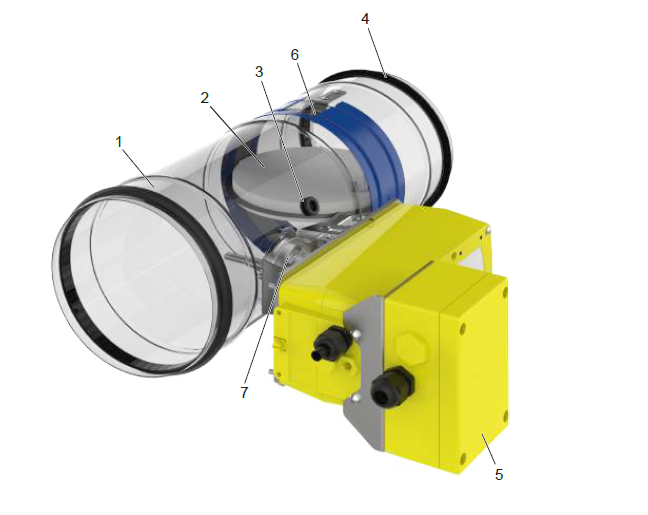

Mit Federrücklaufantrieb für Ex-Bereiche
Mit beidseitigem Abschlussgitter als Überströmungsverschluss

Für Deutschland gilt:
Sollen Brandschutzklappen mit rein mechanischem Absperrelement als Überströmverschluss verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten. In der Regel ist die Verwendung solcher Überströmverschlüsse auf Druckbelüftungsanlagen begrenzt.

Nenngrößen

100, 125, 150, 160, 180, 200, 224, 250, 280, 315
L: 400 mm

Anbauteile

Endschalter zur Klappenstellungsanzeige *
Federrücklaufantrieb mit 24 V AC/DC oder 230 V AC Versorgungsspannung *
Federrücklaufantrieb mit 24 – 230 V Versorgungsspannung für Ex-geschützte Bereiche
Netzwerkmodul zur Integration in AS-i- oder LON-Netzwerken *

* Alle Anbauteile auch nachrüstbar

Zubehör

Einbaustein ER für Trockeneinbau in massive Wände und Decken
Einbausatz TQ2 für Trockeneinbau in massive Wände, in Leichtbauwände/Brandwände mit Metallständerwerk und beidseitiger Beplankung, in Schachtwände mit und ohne Metallständerwerk, in Holzständer-, Holzfachwerk- und Vollholzwände sowie in Vollholzdecken und Holzbalkendecken
Einbausatz WA2 für Trockeneinbau an Massivwände sowie an einseitig bekleidete Schachtwände mit und ohne Metallständerwerk
Einbausatz WE2 für Trockeneinbau entfernt massiver Wände und Decken sowie entfernt von beidseitig bekleideten Leichtbauwänden mit Metallständerwerk
Einbausatz GL2 für den Einbau in Leichtbauwände/Brandwände mit gleitendem Deckenanschluss und zum Trockeneinbau in beidseitig bekleidete Leichtbauwände mit Metallständerwerk während des Wandaufbaus
Abschlussgitter
Elastische Stutzen
Verlängerungsteil

Ergänzende Produkte

Rauchauslöseeinrichtung RM-O-3-D
Rauchauslöseeinrichtung mit Luftstromüberwachung RM‑O‑VS‑D

Besondere Merkmale

Leistungserklärung nach Bauproduktenverordnung
Klassifizierung nach EN 13501-3, bis EI 120 (v_e, h_o i ↔ o) S
Zertifizierter Nasseinbau mit reduzierten Abständen von 40 mm zu tragenden Bauteilen bzw. ab 10 mm zwischen 2 Brandschutzklappen
Umlaufende Spaltmaße im Nasseinbau mit Mörtel bis zu 225 mm zulässig
Entspricht der europäischen Produktnorm EN 15650
Brandschutztechnisch geprüft nach EN 1366-2 (300 Pa und 500 Pa Unterdruck)
Hygienische Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt
Korrosionsschutz nach EN 15650 in Verbindung mit EN 60068-2-52 nachgewiesen
Leckluftstrom bei geschlossenem Klappenblatt nach EN 1751, Klasse 3
Gehäuse-Leckluftstrom nach EN 1751, Klasse C
Geringe Druckdifferenzen und Schallleistungspegel
Beliebige Luftrichtung
Integration in die Gebäudeleittechnik mit TROXNETCOM
Integration in die Gebäudeleittechnik mit dem internationalen Standard Brandschutzklappensystem nach IEC 62026-2 mit AS-Interface ist möglich

Bauteile und Eigenschaften

Explosionsgeschützte Ausführungen für die Zonen 1, 2, 21, 22
Auslösetemperatur 72 °C oder 95 °C (für Warmluftheizungen)
Einbaulagen von 0° – 360°
Einhandbedienung

Konstruktionsmerkmale

Formstabiles rundes Gehäuse, passend zum Einschieben in Kernlochbohrungen, ohne zusätzliche Stemmarbeiten
Beidseitig Rohrstutzen mit Lippendichtung, passend für Luftleitungen nach EN 1506 und EN 13180 zuzüglich der handelsüblichen nichtgenormten Nenngrößen 180, 224 und 280
Geeignet zum Anbau von Luftleitungen, Abschlussgittern oder elastischen Stutzen
Auslöseeinrichtung von außen zugänglich und prüfbar
Eine Inspektionsöffnung
Fernbetätigung mit Federrücklaufantrieb

Materialien und Oberflächen

Gehäuse:

Verzinktes Stahlblech
Verzinktes Stahlblech mit Pulverbeschichtung RAL 7001
Edelstahl 1.4301

Klappenblatt:

Spezial-Isolierstoff
Spezial-Isolierstoff mit Beschichtung
Klappenblatt austauschbar (ab NG 180 mm)

Weitere Bauteile:

Klappenachse aus verzinktem Stahl oder Edelstahl
Gleitlager aus Kunststoff
Dichtungen aus Elastomere

Erhöhte Anforderungen an den Korrosionsschutz erfüllen die Ausführungsvarianten aus Edelstahl oder mit pulverbeschichtetem Gehäuse. Beständigkeitslisten auf Anfrage.

Einbau und Inbetriebnahme

Der Einbau erfolgt entsprechend der Montage- und Betriebsanleitung.

Nasseinbau:

In massiven Wänden, auch kombinierte Montage und Mehrfachbelegung sowie Einbau mit teilweiser Ausmörtelung
In nichttragenden massiven Wänden mit gleitendem Deckenanschluss
In Leichtbauwände und Brandwände mit Metallständer und beidseitiger Beplankung, auch kombinierte Montage
In Holzständer-, Holzfachwerk- und Vollholzwände
In Schachtwände mit Metallständer und einseitiger Beplankung, auch kombinierte Montage
In massiven Decken und in Betonsockel auf massiven Decken, sowie Mehrfachbelegung und kombinierte Montage im Betonsockel
In Hohlkammerdecke, Hohlsteindecke, Verbunddecke, Rippendecke
In Kombination mit Holzbalkendecken, Vollholzdecken und Leichtbaudecken (System Cadolto)
In Vollholz-, Holzbalken- und historischen Holzbalkendecken

Trockeneinbau:

In massiven Wänden und Decken mit Einbaustein ER
In massiven Wänden, Leichtbauwänden und Brandwänden mit Metallständerwerk und beidseitiger Beplankung mit Einbausatz TQ2
An massiven Wänden mit Einbausatz WA2
Entfernt von massiven Wänden und Decken (horizontale Luftleitung) sowie entfernt von Leichtbauwänden mit Metallständer und beidseitiger Beplankung mit Einbausatz WE2
In massiven Wänden und Decken mit Weichschott
In Vollholz- und Holzbalkendecken mit Einbausatz TQ2
Trockeneinbau ohne Einbausatz in Leichtbauwände mit Metallständer und beidseitiger Beplankung
In Leichtbauwände mit Metallständer oder Stahlunterkonstruktion und beidseitiger Beplankung mit Einbausatz TQ2
In Leichtbauwände mit Metallständer und beidseitiger Beplankung mit Einbausatz GL2 während des Wandaufbaus
In Leichtbauwände sowie Brandwände mit Metallständer und beidseitiger Beplankung und gleitendem Deckenanschluss mit Einbausatz GL2
In Leichtbauwände sowie Brandwände mit Metallständer und beidseitiger Beplankung mit Weichschott
In Holzständer- und Holzfachwerkwände und beidseitiger Beplankung sowie Vollholzwände mit Einbausatz TQ2
In Holzständer- und Holzfachwerkwände und beidseitiger Beplankung sowie Vollholzwände mit Weichschott
In Schachtwände mit und ohne Metallständer und einseitiger Beplankung mit Einbausatz TQ2
An Schachtwände mit und ohne Metallständer und einseitiger Beplankung mit Einbausatz WA2
In massiven Wänden, Leichtbauwänden mit Metall- und Holzständer, Vollholzwände und Sandwichpaneele mit HILTI Brandschutzsteine CFS-BL (Steinschott)
Gemischte Montage mit Kabel- und Rohrdurchführungen (Mischschott) in massiven Wänden, Leichtbauwänden mit Metall- und Holzständer und Vollholzwänden (in Deutschland mit bauseitiger Genehmigung)
Gemischte Montage mit Kabeldurchführungen in HILTI Brandschutzsteine CFS-BL (Steinschott) in massiven Wänden, Leichtbauwänden mit Metall- und Holzständer, Vollholzwände und Sandwichpaneele (in Deutschland mit bauseitiger Genehmigung)
Entfernt von massiven Wänden, Leichtbauwänden mit Metall- und Holzständer und Vollholzwände mit Mineralwollisolierungen

Normen und Richtlinien

Bauproduktenverordnung
EN 15650 Lüftung von Gebäuden – Brandschutzklappen
EN 1366-2 Feuerwiderstandsprüfungen für Installationen – Brandschutzklappen
EN 13501-3 Klassifizierung von Bauprodukten und Bauarten
EN 1751 Lüftung von Gebäuden – Geräte des Luftverteilungssystems
2006/42/EG – Maschinenrichtlinie
2014/34/EU - ATEX-Richtlinie

Technische Information

Funktion, Technische Daten, Ausschreibungstext, Bestellschlüssel

Ausführung mit Schmelzlot

Brandschutzklappen schließen im Brandfall automatisch und verhindern so die Ausbreitung des Brandes und die Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte. Im Brandfall erfolgt die Auslösung durch Schmelzlot, jeweils mit 72 °C oder 95 °C (für die Verwendung in Warmluftheizungen) Auslösetemperatur. Die Auslöseeinrichtung ist von außen zugänglich und prüfbar.

Mit 1 oder 2 Endschaltern, als optionales Anbauteil, ist die Stellungsanzeige möglich.

① Gehäuse

② Schmelzlot

③ Klappenblatt mit Dichtring

④ Inspektionsöffnung (12 mm)

⑤ Lippendichtung

⑥ Handgriff und Klappenstellungsanzeige

⑦ Anschlag ZU-Stellung

⑧ Thermische Auslöseeinrichtung

Funktionsbeschreibung

¹ Temperaturangaben können durch Anbauteile eingeschränkt sein. Abweichende Verwendungen auf Anfrage.

² Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen.

³ Für FKRS-EU in Ex-Ausführung siehe Zusatzbetriebsanleitung.

⁴ Betrieb nicht kondensierend bzw. ohne Feuchteeintrag über die Außenluftansaugung.

Ausschreibungstext

Brandschutzklappe entsprechend der europäischen Produktnorm DIN EN 15650 in runder Bauform. Brandschutztechnisch geprüft nach DIN EN 1366-2 (300 Pa und 500 Pa Unterdruck), mit CE-Kennzeichnung. Der Brandschutzklappenhersteller führt mit seiner Leistungserklärung (DoP) den Nachweis der jeweiligen Einbaubedingungen wie z. B. in, an und entfernt von Wänden bzw. Decken, mit den wesentlichen Merkmalen wie Baugröße, Tragkonstruktion, Bauart und Einbauart und den jeweiligen zugehörigen Leistungsklassen nach Klassifizierungsnorm DIN EN 13501-3. Die funktionsfertige Einheit enthält eine Auslöseeinrichtung und ein austauschbares, feuerbeständiges Klappenblatt, das verwendungsabhängig mit Einbaulage 0 – 360 Grad angeordnet werden kann. Verwendungsbedingt klassifiziert von: EI 30 (ve, ho i ↔ o) S bis EI 120 (ve, ho i ↔ o) S.

Klassifikation

Leistungsklasse bis EI 120 (v_e, h_o, i ↔ o) S nach EN 13501-3

Materialien und Oberflächen

Gehäuse:

Verzinktes Stahlblech
Verzinktes Stahlblech mit Pulverbeschichtung RAL 7001
Edelstahl 1.4301

Klappenblatt:

Spezial-Isolierstoff
Spezial-Isolierstoff mit Beschichtung
Klappenblatt austauschbar (ab NG 180 mm)

Weitere Bauteile:

Klappenachse aus verzinktem Stahl oder Edelstahl
Gleitlager aus Kunststoff
Dichtungen aus Elastomere

Erhöhte Anforderungen an den Korrosionsschutz erfüllen die Ausführungsvarianten aus Edelstahl oder mit pulverbeschichtetem Gehäuse. Beständigkeitslisten auf Anfrage.

Instandhaltung

Auf Veranlassung des Eigentümers der Lüftungsanlage muss die Überprüfung der Funktion der Brandschutzklappe unter Berücksichtigung der Grundmaßnahmen zur Instandhaltung nach EN 13306 in Verbindung mit DIN 31051 mindestens in halbjährlichem Abstand erfolgen. Ergeben 2 im Abstand von 6 Monaten aufeinander folgende Prüfungen keine Funktionsmängel, so braucht die Brandschutzklappe nur in jährlichem Abstand überprüft werden.
Allgemein genügt ein Schließen und Wiederöffnen, bei Federrücklaufantrieb auch fernbetätigt
Brandschutzklappen sind in die regelmäßige Reinigung der raumlufttechnischen Anlage mit einzubeziehen
Hinweise zur Funktionsprüfung, Inspektion und Instandhaltung, enthält die Montage- und Betriebsanleitung

Ökobilanz
Für die Produktserie liegt eine Ökobilanz in Form einer durch einen Programmhalter geprüft und veröffentlichten Umweltproduktdeklaration (EPD) vor.

Bestellschlüssel FKRS-EU

FKRS-EU

–

160

Z43RM

1 Serie
FKRS-EU Brandschutzklappe

2 Ausführung
Keine Eintragung: Grundausführung
1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
2 Edelstahlgehäuse
7 beschichtetes Klappenblatt
1-7 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau), und beschichtetes Klappenblatt
2-7 Edelstahlgehäuse und beschichtetes Klappenblatt
W¹ mit Schmelzlot 95 °C (nur für Warmluftheizungen)
B mit beschichtetem Schmelzlot 72 °C
WB¹ mit beschichtetem Schmelzlot 95 °C (nur für Warmluftheizungen)

3 Bestimmungsland
DE Deutschland
Andere Bestimmungsländer auf Anfrage

4 Nenngröße [mm]
100, 125, 150, 160, 180, 200, 224, 250, 280, 315

5 Zubehör 1
Keine Eintragung: ohne Zubehör
ER Einbaustein rund
TQ2 Einbausatz quadratisch
WA2 Wandanbaurahmen
WE2 Einbausatz für den Einbau entfernt von Wänden und Decken
GL2 Einbausatz für gleitenden Deckenanschluss

6 Zubehör 2
Keine Eintragung: ohne Zubehör
A0 – AS

7 Anbauteile
Z00 – ZEX4

¹W mit allen Ausführungen 2 kombinierbar

Bestellbeispiel:

FKRS-EU-2-7/DE/200/TQ2/SS/ZL09

Ausführungsvariante	Gehäuse Edelstahl, Klappenblatt beschichtet
Bestimmungsland	Deutschland
Nenngröße	200 mm
Einbausatz	quadratisch
Zubehör	elastischer Stutzen auf Bedienungs- und Einbauseite
Anbauteil	Federrücklaufantrieb 24 V AC/DC und LON-Modul LON-WA1/B3

Bestellschlüssel FKRS-EU als Überströmungsverschluss

FKRS-EU	–	1	/	DE	/	160	/	AA	/	Z01
\|		\|		\|		\|		\|		\|
1		2		3		4		5		6

1 Serie
FKRS-EU Brandschutzklappe als Überströmungsverschluss

2 Ausführung
Keine Eintragung: Grundausführung
1 pulverbeschichtetes Gehäuse RAL 7001
7 beschichtetes Klappenblatt
1 – 7 pulverbeschichtetes Gehäuse RAL 7001 und beschichtetes Klappenblatt

3 Bestimmungsland
DE Deutschland
Andere Bestimmungsländer auf Anfrage

4 Nenngröße [mm]
100
125
150
160
180
200
224
250
280
315

5 Zubehör 2
AA

6 Anbauteile
Z00 – ZEX4

Bestellbeispiel:

FKRS-EU-1/DE/200/AA/Z03

Ausführungsvariante	Gehäuse pulverbeschichtet, silbergrau (RAL 7001)
Bestimmungsland	Deutschland
Nenngröße	200 mm
Zubehör 1	ohne
Zubehör 2	Abschlussgitter beidseitig
Anbauteil	Endschalter Klappenstellung "AUF" und "ZU"

Für Deutschland gilt:
Sollen Brandschutzklappen mit rein mechanischem Absperrelement als Überströmungsverschluss verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten. In der Regel ist die Verwendung solcher Überströmungsverschlüsse auf Druckbelüftungsanlagen begrenzt.

Schnellauslegung

Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme bei bestimmten Schallleistungen und unter Berücksichtigung einer Druckdifferenz bis 35 Pa. Ungefähre Zwischenwerte können interpoliert werden. Zu exakten Zwischenwerten führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder. Den Easy Product Finder finden Sie auf unserer Website.

Volumenstrom qv bei Druckdifferenz Δpst < 35 Pa

NG	①	②	③	④	⑤	⑥	⑦
100	99	1,3	5,7	5,4	4,4	4,4	4,4
125	124	1,6	8,6	6,1	5,2	5,2	5,2
150	149	1,8	7,6	7,0	6,1	6,1	6,1
160	159	2,0	7,3	7,9	6,6	6,6	6,6
180	179	2,3	11,0	8,8	7,4	7,4	7,4
200	199	2,5	9,8	9,7	8,2	8,2	8,2
224	223	2,7	13,5	10,6	9,0	9,0	9,0
250	249	3,3	12,1	12,0	10,2	10,2	10,2
280	279	3,8	16,0	13,7	11,7	11,7	11,7
315	314	4,4	15,0	15,8	13,6	13,6	13,6

① 25 LWA [dB(A)] in l/s

② 35 LWA [dB(A)] in l/s

③ 45 LWA [dB(A)] in l/s

④ 25 LWA [dB(A)] in m³/h

⑤ 35 LWA [dB(A)] in m³/h

⑥ 45 LWA [dB(A)] in m³/h

Mit dem Easy Product Finder können Sie das Produkt mit Ihren projektspezifischen Daten dimensionieren. Den Easy Product Finder finden Sie auf unserer Website.

Auslegungsbeispiel

Gegeben:

Volumenstrom: 500 m³/h

Schallleistung: ≤ 35 dB(A)

Schnellauslegung

FKRS-EU/180

Zubehör

FKRS-EU mit Einbaustein ER

① FKRS-EU

② Einbaustein ER mit Blende

FKRS-EU mit Federrücklaufantrieb

Zubehör 1 – Einbaustein ER

Anwendung

Runder Einbaustein ER zum Trockeneinbau in massive Wände und Decken
Einbauöffnungen lassen sich mit handelsüblichen Kernbohrern (ØD1) erstellen
Einbau erfolgt ohne Vermörtelung durch einfaches Einschieben in die vorbereitete Einbauöffnung
Brandschutzklappe und Einbaustein sind werkseitig montiert und bilden eine Einheit
Im Brandfall verschließt eine aufschäumende Dichtung den verbleibenden Spalt
Eine Blende deckt vorhandene Fugen ab und dient zur Schraubbefestigung

Materialien und Oberflächen

Einbaustein aus Stahlblech mit Spezialvergussmasse
Blende und Gehäuse des Einbausteins aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungsvarianten Pulverbeschichtung (1) und Edelstahl (2))

Hinweis

Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

Zubehör 1	Kurzbezeichnung
Einbaustein rund	ER

Abmessungen Kernbohrung/Blende [mm]

NG	①	②
100	200	250
125	250	300
150	250	300
160	250	300
180	300	350
200	300	350
224	350	400
250	350	400
280	400	450
315	400	450

① ØD1: Durchmesser der Kernbohrung in massiven Wänden und Decken

② □B

Gewichte für FKRS-EU mit Schmelzlot und Einbaustein ER siehe Seite 15

Zubehör 1 – Einbausatz TQ2

Anwendung

Quadratischer Einbausatz TQ2 zum Trockeneinbau in massiven Wänden, Leichtbauwänden und Brandwänden mit Metallständerwerk oder Stahlunterkonstruktion mit beidseitiger Beplankung, in Vollholz- und Holzbalkendecken, in Holzständer- und Holzfachwerkwände mit beidseitiger Beplankung sowie Vollholzwände und in Schachtwände mit und ohne Metallständer mit einseitiger Beplankung
Der Einbausatz TQ2 wird separat geliefert und muss bauseits montiert werden. Der Einbausatz kann auch nachträglich geliefert und an der Brandschutzklappe montiert werden
Einbau erfolgt ohne Vermörtelung durch einfaches Einschieben in die vorbereitete Einbauöffnung
Im Brandfall verschließt eine aufschäumende Dichtung den verbleibenden Spalt
Eine Blende deckt vorhandene Fugen ab und dient zur Schraubbefestigung

Materialien und Oberflächen

Einbausatz aus Kalziumsilikat
Blende des Einbausatzes aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungen Pulverbeschichtung (1) und Edelstahl (2))

Hinweis
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung

Zubehör 1	Kurzbezeichnung
Einbausatz quadratisch	TQ2

Gewichte für FKRS-EU mit Schmelzlot und Einbausatz TQ2 siehe Seite 15

Zubehör 1 – Einbausatz WA2

Anwendung

Für den Anbau (Trockeneinbau) direkt an Massivwände sowie an Schachtwänden mit und ohne Metallständer und einseitiger Beplankung sind Brandschutzklappen FKRS-EU mit Einbausatz erforderlich
Der Einbausatz WA2 wird separat geliefert und muss bauseits montiert werden. Der Einbausatz kann auch nachträglich geliefert und an der Brandschutzklappe montiert werden
Einbau erfolgt ohne Vermörtelung durch Montage an der Wand

Materialien und Oberflächen

Einbausatz aus Kalziumsilikat

Hinweis
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

Zubehör 1	Kurzbezeichnung
Einbausatz	WA2

Gewichte für FKRS-EU mit Schmelzlot und Einbaustein WA2 siehe Seite 15

Zubehör 1 – Einbausatz WE2

Anwendung

Für den Einbau (Trockeneinbau) entfernt von Massivwänden oder -decken (unterhalb oder oberhalb der Decke mit horizontaler Luftleitung) und entfernt von beidseitig bekleideten Leichtbauwänden ist ein Einbausatz erforderlich
Der Einbausatz WE2 wird separat geliefert und muss bauseits montiert werden. Der Einbausatz kann auch nachträglich geliefert und an der Brandschutzklappe montiert werden
Montage und Einbau erfolgen bauseitig, erforderliche Bauteile sind kundenseitig beizustellen
Brandschutzklappe und feuerwiderstandsfähige Bekleidung der Stahlblechleitung, der Anschluss an die massive Wand bzw. Decke sowie die Durchführung der Leitung durch Massivwände bzw. beidseitig bekleidete Leichtbauwände sind gemäß Montage- und Betriebsanleitung und Montageanleitung WE2 einzubauen und zu befestigen

Materialien und Oberflächen

Einbausatz aus Kalziumsilikat

Hinweis
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

Zubehör 1	Kurzbezeichnung
Einbausatz	WE2

Gewichte für FKRS-EU mit Schmelzlot und Einbaustein WE2 siehe Seite 15

Zubehör 1 – Einbausatz GL2

Anwendung

Für den Einbau in Leichtbauwände, Brandwände und Sicherheitstrennwände mit Metallständer und beidseitiger Beplankung mit gleitendem Deckenanschluss (Trockeneinbau) direkt unter massiven Decken ist ein Einbausatz erforderlich
Einbausatz führt die Gleitebene um die Brandschutzklappe herum
Abstand zwischen Decke und Einbausatz wahlweise 0 – 180 mm durch bauseitige Füllstreifen
Der Einbausatz GL2 wird separat geliefert und muss bauseits montiert werden. Der Einbausatz kann auch nachträglich geliefert und an der Brandschutzklappe montiert werden
Einbausatz wird bauseitig durch GKF-Plattenzuschnitte an unterschiedliche Wandstärken angepasst
Der Einbausatz GL2 kann auch zum Einbau während des Wandaufbaus in Leichtbauwände mit Metallständer und beidseitiger Beplankung verwendet werden

Materialien und Oberflächen

Einbausatz aus Spezial-Isolierstoff
Befestigungswinkel aus verzinktem Stahl

Hinweis
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung sowie die Montageanleitung Einbausatz GL / GL2.

Zubehör 1	Kurzbezeichnung	Wanddicke in mm
Einbausatz	GL2	100 – 235 mm ¹

¹Bauseitige Anpassung des Einbausatzes an die jeweilige Wanddicke

Gewichte für FKRS-EU mit Schmelzlot und Einbaustein GL2 siehe Seite 15

Zubehör 2 – Abschlussgitter

Anwendung

Wird nur einseitig eine Luftleitung angeschlossen, sollte die andere Seite mit einem Abschlussgitter versehen werden
Bei der Verwendung von Abschlussgittern ist ab Nenngröße 224 ein Verlängerungsteil auf der Einbauseite notwendig
Brandschutzklappe, Abschlussgitter und gegebenenfalls Verlängerungsteile sind werkseitig montiert und bilden eine Einheit
Freier Querschnitt des Abschlussgitters beträgt ca. 70 %
Brandschutzklappen mit Abschlussgittern werden ohne Lippendichtung ausgeliefert
Abschlussgitter sind auch separat lieferbar
Maschenweite 10 × 10 mm, Stegbreite 2 mm

Für Deutschland gilt:
Sollen Brandschutzklappen als Überströmverschlüsse verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten. In der Regel ist die Verwendung solcher Überströmverschlüsse auf Druckbelüftungsanlagen begrenzt.

Materialien und Oberflächen

Abschlussgitter und Verlängerungsteil aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungen Pulverbeschichtung (1) und Edelstahl (2))

Hinweis
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

Abschlussgitter für FKRS-EU

Bedienseite	Einbauseite	Kurzbezeichnung
Abschlussgitter	–	A0
–	Abschlussgitter	0A
Abschlussgitter	elastischer Stutzen	AS
elastischer Stutzen	Abschlussgitter	SA
Abschlussgitter	Abschlussgitter	AA

Hinweis: AA für FKRS-EU als Überströmungsverschluss

Zubehör 2 – Elastischer Stutzen

Anwendung

Luftleitungen sind so zu verlegen, dass im Brandfall keine erheblichen Kräfte auf die Brandschutzklappe wirken. Die jeweiligen nationalen Vorgaben dazu sind zu beachten.
Aufgrund von Leitungsdehnungen und Wandverformungen im Brandfall werden elastische Stutzen beim Einbau in Leichtbauwände, Schachtwände und Brandwände in Leichtbauweise und beim Weichschotteinbau empfohlen
Elastische Stutzen sollten so eingebaut werden, dass beidseitig Zug- und Schubkräfte aufgenommen werden können
Alternativ flexible Luftleitungen verwenden
Bei der Verwendung von elastischen Stutzen ist ab Nenngröße 224 ein Verlängerungsstutzen auf der Einbauseite notwendig
Elastische Stutzen werden lose mitgeliefert, Befestigung z. B. mit Bandschellen erfolgt bauseitig
Elastische Stutzen sind auch separat lieferbar

Materialien und Oberflächen

Elastische Stutzen aus gewebeverstärktem Kunststoff
Brandverhalten nach DIN 4102; B2

Hinweis
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

Bedienseite	Einbauseite	Kurzbezeichnung
elastischer Stutzen	–	S0
–	elastischer Stutzen	0S
elastischer Stutzen	elastischer Stutzen	SS
elastischer Stutzen	Abschlussgitter	SA
Abschlussgitter	elastischer Stutzen	AS

Zubehör 2 – Verlängerungsteil

Anwendung

Konstruktionsbedingt ist bei Verwendung von Abschlussgittern, elastischen Stutzen, Formteilen usw. ab Nenngröße 224 ein Verlängerungsteil auf der Einbauseite notwendig.
Brandschutzklappen mit elastischen Stutzen und Abschlussgittern werden ab Nenngröße 224 inklusive Verlängerungsteil auf der Einbauseite geliefert
Verlängerungsteile sind auch separat lieferbar

Materialien und Oberflächen
Verlängerungsteil, Länge 200 mm, aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungsvarianten Pulverbeschichtung (1) und Edelstahl (2))

Einbau und Inbetriebnahme
Zwischen offenem Klappenblatt und dem Abschlussgitter oder dem elastischen Stutzen wird ein Abstand von ca. 50 mm empfohlen

Hinweis
Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

Klappenblattüberstände [mm]

NG	①	②
100	-220	-80
125	-208	-67,5
150	-195	-55
160	-190	-50
180	-180	-40
200	-170	-30
224	-158	-18
250	-145	-5
280	-130	10
315	-113	27,5

① x [mm]

② y [mm]

Anbauteil – Endschalter

FKRS-EU (Schmelzlotausführung) mit Endschalter

Endschalter mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige
Im Bereich der zulässigen Schaltleistung lassen sich Relais oder Kontrollleuchten schalten oder die Weiterleitung zur Brandmeldetechnik realisieren
Für die Klappenstellungen „ZU“ und „AUF“ ist jeweils ein Endschalter erforderlich
Brandschutzklappen mit Schmelzlot können mit 1 oder 2 Endschaltern geliefert oder nachgerüstet werden (zur Nachrüstung ist eine Umrüstbaugruppe erforderlich)
Technische Daten und Verdrahtungsbeispiele siehe Montage- und Betriebsanleitung FKRS-EU

Anbauteil	Kurzbezeichnung
Endschalter Klappenstellung „ZU“	Z01
Endschalter Klappenstellung „AUF“	Z02
Endschalter Klappenstellung „ZU“ und „AUF“	Z03

Anbauteil – Federrücklaufantrieb

FKRS-EU mit Federrücklaufantrieb

Betrieb der Brandschutzklappe mit einem Federrücklaufantrieb ermöglicht die Fernbedienung und/oder die Auslösung durch geeignete Rauchauslöseeinrichtungen
Bei Ausfall der Versorgungsspannung oder thermoelektrischer Auslösung schließt die Klappe (Ruhestromprinzip)
Motorisierte Brandschutzklappen können zum Absperren von Luftleitungen verwendet werden
2 integrierte Endschalter mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige "AUF" und "ZU"
Anschlussleitungen des 24 V Federrücklaufantriebs sind mit Steckern versehen. Der Anschluss an das TROX AS-i Bussystem ist damit schnell hergestellt. Ohne Automatisierungskomponenten erfolgt der 24 V Anschluss über einen bauseitigen Sicherheitstransformator.
Zum Nachrüsten eines Antriebs an eine Brandschutzklappe mit Schmelzlotausführung ist ein Umrüstsatz lieferbar
Technische Daten und Verdrahtungsbeispiele siehe Montage- und Betriebsanleitung FKRS-EU.

Anbauteil	Kurzbezeichnung
Federrücklaufantrieb 230 V (Belimo)	Z43
Federrücklaufantrieb 24 V (Belimo)	Z45
Federrücklaufantrieb 230 V (Siemens)	Z43S
Federrücklaufantrieb 24 V (Siemens)	Z45S

Anbauteil – Federrücklaufantrieb in Ex-Ausführung

Anbauteil	Kurzbezeichnung
ExMax-15-BF TR	ZEX1
RedMax-15-BF TR	ZEX3

Betätigungsart	Auslöseeinrichtung	Kennzeichnung	Umgebungstemperatur	maximale Luftgeschwindigkeit
ExMax-15-BF TR	ExPro-TT *	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-40 °C ≤ Ta ≤ +40 °C	10 m/s
ExMax-15-BF TR	ExPro-TT *	II 2G Ex h IIC T5 Gb II 2D Ex h IIIC T95°C Db	-40 °C ≤ Ta ≤ +50 °C	10 m/s
RedMax-15-BF TR	ExPro-TT *	II 3G Ex h IIC T6 Gc II 3D Ex h IIIC T80°C Dc	-40 °C ≤ Ta ≤ +40 °C	10 m/s
RedMax-15-BF TR	ExPro-TT *	II 3G Ex h IIC T5 Gc II 3D Ex h IIIC T95°C Dc	-40 °C ≤ Ta ≤ +50 °C	10 m/s

* Auslösetemperatur 72 °C

Anbauteil – Federrücklaufantrieb und TROXNETCOM

Anwendung

Brandschutzklappen mit Federrücklaufantrieb 24 V (Belimo) und den hier beschriebenen Modulen als Anbauteil bilden eine betriebsbereite Funktionseinheit für die automatisierte Brandschutzklappensteuerung
Komponenten sind werkseitig montiert und verdrahtet
Die Kombination Federrücklaufantrieb mit TROXNETCOM ermöglicht die fabrikatsneutrale und gewerkeübergreifende Integration unterschiedlicher Komponenten (Module) in ein Netzwerk
Module steuern Aktoren und/oder nehmen die Signale von Sensoren auf

AS-i

AS-Interface ist ein weltweit standardisiertes Bussystem nach EN 50295 und IEC 62026-2
Modul überträgt die Stellsignale zwischen Federrücklaufantrieb und Controllereinheit
Damit ist die Steuerung des Stellantriebs und dessen Laufzeitüberwachung für Funktionsprüfungen möglich
Versorgungsspannung (24 V DC) für das Modul und den Stellantrieb wird mit dem 2-adrigen AS-i-Flachbandkabel übertragen
Funktionsanzeige: Betrieb, 4 Eingänge, 2 Ausgänge MODBUS RTU/BACnet MS/TP (RS485)

MODBUS RTU/BACnet MS/TP (RS485)

MODBUS RTU und BACnet MS/TP sind Protokolle für RS485-Kommunikationssysteme
Datenübertragung erfolgt nach einheitlichen Protokollen
Lediglich die Busleitung und die Versorgungsspannung sind kundenseitig anzuschließen
MB-BAC-WA1/2: Zur Ansteuerung von 1 – 2 Brandschutzklappen
WA1/B3-AD: Anschlussdose für die 2. Brandschutzklappe mit 24 V DC Versorgungsspannung an das MB-BAC-WA1/2
WA1/B3-AD230: Anschlussdose mit integriertem Netzteil 230/24 V zum Anschluss einer 2. motorisch betriebenen 24 V Brandschutzklappe an das MB-BAC-WA1/2 LON

LON

LON steht für ein standardisiertes lokal operierendes Netzwerksystem mit fabrikatsneutraler Kommunikation
Datenübertragung erfolgt nach einheitlichem Protokoll
Nach LonMark sind Standards definiert, um die Kompatibilität der Produkte zu erreichen
Lediglich die Busleitung und die Versorgungsspannung sind kundenseitig anzuschließen
LON-WA1/B3: Zur Ansteuerung von 1 – 2 Brandschutzklappen
WA1/B3-AD: Anschlussdose für die 2. Brandschutzklappe mit 24 V DC Versorgungsspannung an das LON-WA1/B3
WA1/B3-AD230: Anschlussdose mit integriertem Netzteil 230/24 V zum Anschluss einer zweiten motorisch betriebenen 24 V Brandschutzklappe an das LON-A1/B3 TNC-EASYCONTROL

TNC-EASYCONTROL

TNC-LINKBOX ist die Verdrahtungshilfe für den Anschluss einer Brandschutzklappe und der konfigurierbaren Parallelschaltung für die Kleinsteuerung TNC-EASYCONTROL

Anbauteil	Kurzbezeichnung
Federrücklaufantrieb 24 V und AS-EM	ZA07
Federrücklaufantrieb 24 V und MB-BAC-WA1/2	ZB01
Federrücklaufantrieb 24 V und LON-WA1/B3	ZL09
Federrücklaufantrieb 24 V und WA1/B3-AD	ZL10
Federrücklaufantrieb 24 V und WA1/B3-AD230	ZL11
Federrücklaufantrieb 24 V und TNC-Linkbox	ZA14

Anbauteil – Federrücklaufantrieb (Ex) und TROXNETCOM

FKRS-EU mit Federrücklaufantrieb (Ex) und TROXNETCOM

AS-Interface ist ein weltweit standardisiertes Bussystem nach EN 50295 und IEC 62026-2
Die Kombination Federrücklaufantrieb (Ex) mit TROXNETCOM ermöglicht die fabrikatsneutrale und gewerkeübergreifende Integration unterschiedlicher Komponenten (Module) in ein Netzwerk
Brandschutzklappen mit Federrücklaufantrieb ExMax/RedMax-15-BF-TR und dem Modul AS-EM/C bilden eine Funktionseinheit für die BUS-Kommunikation zur Brandschutzklappensteuerung
Module steuern Aktoren und/oder nehmen die Signale von Sensoren auf
Modul ist außerhalb der Ex-Zone kundenseitig zu montieren und zu verdrahten

Anwendung

Modul überträgt die Stellsignale zwischen Federrücklaufantrieb und Controllereinheit
Damit ist die Steuerung des Stellantriebs und dessen Laufzeitüberwachung für Funktionsprüfungen möglich
Versorgungsspannung (24 V DC) für das Modul wird mit dem 2-adrigen AS-i-Flachbandkabel übertragen, der Stellantrieb wird extern versorgt
Funktionsanzeige: Betrieb, 4 Eingänge, 2 Ausgänge

Anbauteil – Rauchauslöseeinrichtungen

Allgemein

Um die Rauchausbreitung in Gebäuden durch die raumlufttechnischen Anlagen zu verhindern, ist es wichtig, den Rauch frühzeitig zu erkennen
Rauchauslöseeinrichtungen nach dem Streulicht-Prinzip erkennen den Rauch temperaturunabhängig, so dass die Brandschutzklappen schon vor Erreichen der Auslösetemperatur bei 72 °C schließen
Enthält die Luft Schwebstoffe, wie es bei Brandrauch der Fall ist, werden Lichtstrahlen von diesen abgelenkt. Ein Sensor (Fotodiode), der bei klarer Luft unbeleuchtet ist, wird dann vom Streulicht getroffen.
Auslösung der Brand- oder Rauchschutzklappe wird aktiv, wenn die Helligkeit des Streulichts einen Grenzwert überschreitet

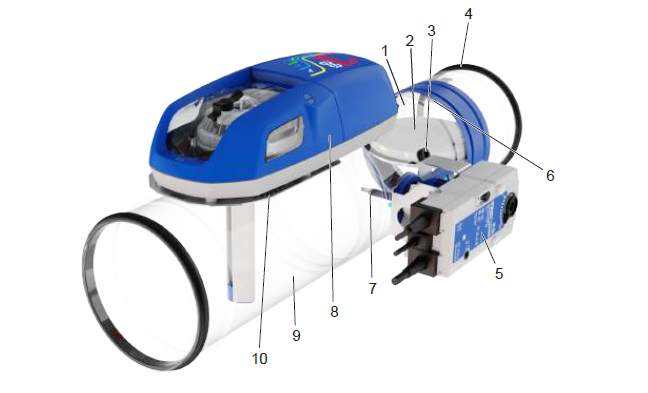

Rauchauslöseeinrichtung für Brand- und Rauchschutzklappen
Allgemeine bauaufsichtliche Zulassung Z-78.6-125
Für Luftgeschwindigkeiten von 1 – 20 m/s
Unabhängig von der Strömungsrichtung
Versorgungsspannung 230 V AC, 50/60 Hz oder 24 V DC mit Spannungsüberwachungsmodul (VWM) (auf Anfrage)
Potentialfreie Signal- und Alarmrelais
Integrierte Signalleuchten
Verschmutzungsgradanzeige
Automatische Anpassung der Alarmschwelle
Lange Nutzungsdauer
Temperaturbereich 0 – 60 °C

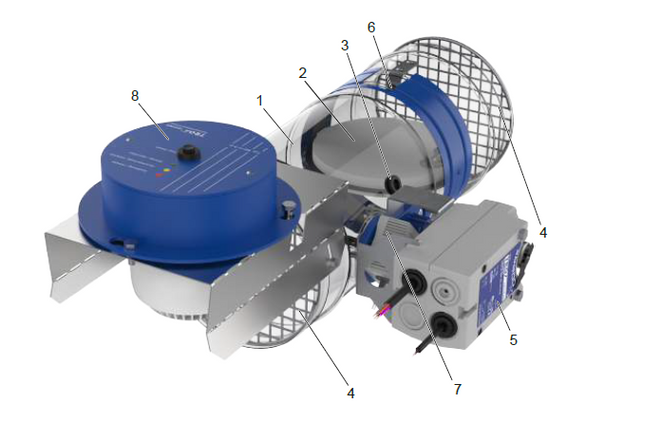

Rauchauslöseeinrichtung für Brand- und Rauchschutzklappen
Allgemeine bauaufsichtliche Zulassung Z-78.6-67
Für Luftgeschwindigkeiten von 1 – 20 m/s
Unabhängig von der Strömungsrichtung
Luftstromüberwachung mit unterer Warngrenze 2 m/s
Versorgungsspannung 230 V AC, 50/60 Hz
Potentialfreie Signal- und Alarmrelais
Integrierte Signalleuchten
Verschmutzungsgradanzeige
Automatische Anpassung der Alarmschwelle
Lange Nutzungsdauer
Temperaturbereich 0 – 60 °C

Anbauteil	Kurzbezeichnung
Rauchauslöseeinrichtung	RM-O-3-D
Rauchauslöseeinrichtung	RM-O-VS-D

Die Rauchauslöseeinrichtung ist als separates Anbauteil zu bestellen und bauseits in der Luftleitung zu montieren.

Downloads

Produktinfos

Produktdatenblatt – FKRS-EU

FKRS-EU_PD_2023_04_06_DE_de Produktdatenblatt 3,2 MB pdf

Zertifikate

ATEX-Zertifikat FKRS-EU

TROX_21TH0381_EPS-21-ATEX-2-142-X_de_0_signed Zertifikat 900 KB pdf
Allgemeine Bauartgenehmigung Z-6.50-2516

Z-6.50-2516_2020-2025 Allgemeine Bauartgenehmigung 4,6 MB pdf
CE-Konformitätserklärung

FKRS-EU_CE_2020_03__DE_de CE-Konformitätserklärung 290 KB pdf
EU-Konformitätserklärung ATEX FKRS-EU

FKRS-EU_CE_ATEX_2022_01_25_DE_de Zertifikat 1,3 MB pdf
Environmental Product Declaration FKRS-EU

FKRS-EU_EPD_2024_03_DE_en Environmental Product Declarations 410 KB pdf
Hygiene-Konformitätserklärung Serie FKRS-EU

FKRS-EU_HC_2024_05_DE_de Hygienezertifikat 1,8 MB pdf
Leistungserklärung FKRS-EU

FKRS-EU_DoP_006_DoP_2023_12_DE_de Leistungserklärung 440 KB pdf
Zertifikat über statistische Leckageprüfungen

LC_v1_2024_10_DE_de Leckageprüfungen 660 KB pdf

Betriebsanleitungen

Montage- und Betriebsanleitung Brandschutzklappe - FKRS-EU

FKRS-EU_IOM_A00000092709_V2_2024_06_DE_de Montage- und Betriebsanleitung 28 MB pdf
Montage- und Betriebsanleitung Kurzversion Brandschutzklappe - FKRS-EU

FKRS-EU_SV_IOM_A00000092711_V2_2024_06_DE_de Kurzversion 7,2 MB pdf
Reparaturanleitung FKRS-EU

FKRS-EU_OM_A00000081898_V4_2024_06_DE_de Reparaturanleitung 3,6 MB pdf
Zusatz-Betriebsanleitung Explosionsgeschützte Brandschutzklappen – FKRS-EU

FKRS-EU-ATEX_A00000042247_V1_2023_04_DE_de Zusatz-Betriebsanleitung 850 KB pdf
Zusatz-Montageanleitung Einbausatz GL2 – FKRS-EU

FKRS-EU_GL2_IM_A00000041590_V1_2023_03_DE_de Zusatz-Montageanleitung 8,4 MB pdf
Zusatz-Montageanleitung Einbausatz WE2 – FKRS-EU

FKRS-EU_WE2_IM_A00000066481_V3_2023_05_DE_de Zusatz-Montageanleitung 9,6 MB pdf
Zusatz-Montageanleitung Umrüstbaugruppen – FKRS-EU

A00000057380/11/2016 Zusatz-Montageanleitung 970 KB pdf

Montagevideo

Während in der Vergangenheit die Öffnungen für den Einbau einer Brandschutzklappe in eine massive Wand oder Decke exakt und nur mit geringen Toleranzen geplant und ausgeführt wurden, können die Weichschott-Lösungen sehr viel flexibler gehandhabt werden. So wird die Montage in vorhandene Öffnungen möglich, die umlaufend um bis zu 400 mm größer sein können als die Gehäuseabmessung. Exakte Planungen der Einbauöffnungen sind damit nicht mehr zwingend erforderlich

FKRS-EU–Umrüstung von BLF-Antrieb auf BFL-Antrieb

Montagevideo

Durch Umrüstbaugruppen können TROX Brandschutzklappen einfach mit einem Federrücklaufantrieb nachgerüstet werden.

Typ BFL230 (230 V AC)

Typ BFL24 (24 V AC / DC)

Montagevideo

FKRS-EU MONTAGE ENDSCHALTER

FKRS-EU–Umrüstung von BFL-Antrieb auf Ex-Antrieb

Referenzen

NHOW Hotel - Berlin

Projekt:
- nhow - 4 Sterne Hotel The Music and Lifestyle Hotel Berlin

Anwendungsgebiet:
- Hotel

Standort:
- Berlin, Deutschland

TROX-Produkte:
- Dralldurchlässe: Serie VDW
- Jalousieklappen: Serie JZ-L
- Brandschutzklappen: Serien FK-EU, FKRS- EU
- Regelgeräte: Serien EN, RN, TVJ, TVR , TX
- Schalldämpfer: Serie MSA, XSA

MERCEDES BENZ VERTRIEBSZENTRALE - BERLIN

Projekt:
Mercedes Benz Vertriebszentrale Berlin-Friedrichshain

Anwendungsgebiet:
Bürogebäude

Standort:
Berlin, Deutschland

TROX-Produkte:
Jalousieklappen: JZ-D
Weitwurfdüsen: DUK
Brandschutzklappen: FK-EU,FKS
Schalldämpfer: MSA,XSA

engelbert strauss - Biebergemünd

Projekt:
engelbert strauss

Anwendungsgebiet:
Büro

Standort:
Biebergemünd, Deutschland

Projektart:
Neubau

TROX-Produkte:
Lüftungsgitter: SL
Dralldurchlässe: VDW, RFD
Brandschutzklappen: FK-EU, FKRS-EU
VVS-Regelgeräte: TVJ-EASY
KVS-Volumenstromregler: VFL
Zusatz-Schalldämpfer: TX
RLT-Geräte: X-CUBE

Weitere Informationen

STYLES Hotel - Piding

Projekt:
STYLES Hotel Piding

Anwendungsgebiet:
Hotel

Standort:
Piding, Deutschland

Projektart:
Neubau

Architekt:
BFP Hotelbau

TROX-Produkte:
Regelsysteme: X-TAIRMINAL, X-AIRCONTROL
RLT-Geräte: X-CUBE
Brand- und Rauchschutzsysteme: FKRS-EU, FK-EU, TROXNETCOM, RM-O-3-D
Regelgeräte: LVC, TVJ, RN, EN
Luftdurchlässe: X-GRILLE Basic
Luft-Wasser-Systeme: DID-E, DID-R

Mehr Informationen

Fotos: STYLES Hotel Piding GmbH

TROX Services

Produktsuche A-Z Informieren Sie sich schnell und einfach.

TROX Easy Product Finder Schnell. Zuverlässig. Innovativ

Archiv Zulassungen, Zertifikate Brand- und Rauchschutzsysteme

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

Technisch notwendig

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

STATISTIK UND WEBSEITENANALYSE

Diese Cookies ermöglichen, Daten für Statistiken und Analysen zu erfassen, damit TROX die Leistung der besuchten Webseiten messen, technische Probleme erkennen und Ansatzpunkte für Optimierungen finden kann. Sie können von uns oder von Drittanbietern gesetzt werden, deren Dienste wir auf unseren Seiten verwenden. Benutzer helfen dabei beispielsweise auch zu erkennen, welche Seiten am häufigsten oder nur selten genutzt werden oder wie zwischen den Webseiten navigiert wird. Alle Informationen, die von Drittanbietern verwendet werden, sind aggregiert und anonymisiert

NG	①	②
100	200	250
125	250	300
150	250	300
160	250	300
180	300	350
200	300	350
224	350	400
250	350	400
280	400	450
315	400	450

NG	①	②
100	200	250
125	250	300
150	250	300
160	250	300
180	300	350
200	300	350
224	350	400
250	350	400
280	400	450
315	400	450

FKRS-EU

Kleine Abmessungen – ideal für beengte Platzverhältnisse

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Ausschreibungstext, Bestellschlüssel

Schnellauslegung

Zubehör

Zubehör 1 – Einbaustein ER

Zubehör 1 – Einbausatz TQ2

Zubehör 1 – Einbausatz WA2

Zubehör 1 – Einbausatz WE2

Zubehör 1 – Einbausatz GL2

Zubehör 2 – Abschlussgitter

Zubehör 2 – Elastischer Stutzen

Zubehör 2 – Verlängerungsteil

Anbauteil – Endschalter

Anbauteil – Federrücklaufantrieb

Anbauteil – Federrücklaufantrieb in Ex-Ausführung

Anbauteil – Federrücklaufantrieb und TROXNETCOM

Anbauteil – Rauchauslöseeinrichtungen

Downloads

Produktinfos

Produktdatenblatt – FKRS-EU

Zertifikate

ATEX-Zertifikat FKRS-EU

Allgemeine Bauartgenehmigung Z-6.50-2516

CE-Konformitätserklärung

EU-Konformitätserklärung ATEX FKRS-EU

Environmental Product Declaration FKRS-EU

Hygiene-Konformitätserklärung Serie FKRS-EU

Leistungserklärung FKRS-EU

Zertifikat über statistische Leckageprüfungen

Betriebsanleitungen

Montage- und Betriebsanleitung Brandschutzklappe - FKRS-EU

Montage- und Betriebsanleitung Kurzversion Brandschutzklappe - FKRS-EU

Reparaturanleitung FKRS-EU

Zusatz-Betriebsanleitung Explosionsgeschützte Brandschutzklappen – FKRS-EU

Zusatz-Montageanleitung Einbausatz GL2 – FKRS-EU

Zusatz-Montageanleitung Einbausatz WE2 – FKRS-EU

Zusatz-Montageanleitung Umrüstbaugruppen – FKRS-EU

Montagevideo

FKRS-EU–Umrüstung von BLF-Antrieb auf BFL-Antrieb

Montagevideo

Montagevideo

FKRS-EU MONTAGE ENDSCHALTER

FKRS-EU–Umrüstung von BFL-Antrieb auf Ex-Antrieb

Passende Ersatzteile für FKRS-EU

Referenzen

NHOW Hotel - Berlin

MERCEDES BENZ VERTRIEBSZENTRALE - BERLIN

engelbert strauss - Biebergemünd

STYLES Hotel - Piding

TROX Services

Technisch notwendig

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS

NG	①	②
100	200	250
125	250	300
150	250	300
160	250	300
180	300	350
200	300	350
224	350	400
250	350	400
280	400	450
315	400	450
