TJN

TJN

TJN mit Drallflügel und Kappe zur Wurfweitenreduzierung

Thermischer Stellantrieb mit Formgedächtnislegierung

Positionsanzeige für den Strahlwinkel

Wurfweite 65 %

TJN mit Drallflügel und Kappe zur Wurfweitenreduzierung

TJN in weiß, ähnlich RAL 9010

TJN in Weiß, ähnlich RAL 9010

TJN mit Verkleidung

Online erhältlich - jetzt konfigurieren

Akustisch und technisch optimiert, zum Einbau in Wände und an Kanäle und Rohre, verstellbar – aus Kunststoff

Die Weitwurfdüse TJN überzeugt durch verbesserte akustische Eigenschaften und höhere Energieeffizienz

Nenngrößen 160, 200, 250, 315 und 400 mm
Volumenstrombereich 20 – 1000 l/s oder 72 – 3600 m³/h
Sichtbare Teile aus hochwertigem Kunststoff in Weißaluminium oder Reinweiß
Optimierte Düsenkontur
Anzeige, Begrenzung und Fixierung des Strahlwinkels -30 – +30° an einer verdeckten Skala
Leicht abnehmbare Frontblende mit Bajonettverschluss

Optionale Ausstattung und Zubehör

In 5 Nenngrößen jeweils mit rundem Rohrstutzen oder optional mit Anschlussstück für runde oder rechteckige Luftleitungen
Drallflügel mit akustisch optimiertem Sägezahnprofil und Kappe zur zweistufigen Wurfweitenreduzierung
Außenliegender, elektrischer Stellantrieb mit geringer Bauhöhe
Integration in die Gebäudeleittechnik mit elektrischem Stellantrieb möglich
Innenliegender thermischer Stellantrieb mit Formgedächtnislegierung zur selbsttätigen Strahlwinkelverstellung
Alle Varianten auch mit Verkleidung

Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

Weitwurfdüsen als Zuluftdurchlass mit großer Wurfweite
Für Industriehallen, Theatersäle, Versammlungsräume sowie große Innenbereiche von Flughäfen, Bahnhöfen und Einkaufszentren
Gestaltungselement für Bauherren und Architekten mit besonderen Ansprüchen an Architektur und Design
Für Zulufttemperaturdifferenzen von -12 – +15 K
Verstellbarer Strahlwinkel -30 – +30° zum Umschalten zwischen Heizen und Kühlen
Zum Aufstecken auf runde Luftleitungen (Rohranschluss) und als direkter Abzweig von runden und rechteckigen Luftleitungen

Besondere Merkmale

Leicht abnehmbare Frontblende mit Bajonettverschluss
Drallflügel mit akustisch optimiertem Sägezahnprofil und Kappe zur zweistufigen Wurfweitenreduzierung
Anzeige, Begrenzung und Fixierung des Strahlwinkels -30 – +30° an einer verdeckten Skala
Optional mit elektrischem oder thermischem Stellantrieb

Nenngrößen

160, 200, 250, 315, 400 mm

Varianten

Anschluss

Rohranschluss
K: für rechteckige Luftleitungen
R: für runde Luftleitungen

Stellantrieb

Handverstellung
E*: elektrischer Stellantrieb
T1: thermischer Stellantrieb

Bauteile und Eigenschaften

Düse mit akustisch optimierter Kontur und von -30 – +30° in Schritten von 5° verstellbarem Strahlwinkel
Flanschrahmen mit Positionsanzeige an einer Skala und verstellbaren Endanschlägen, verdeckt durch eine Frontblende
Kugelgehäuse zur Aufnahme der Düse, mit Anschlussstutzen
Verkleidung (optional)
Anschlusstück für runde und rechteckige Luftleitungen (optional)
Stellantrieb (optional)

Anbauteile

C: Verkleidung

Zubehör

Drallflügel und Kappe zur Wurfweitenreduzierung

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
Anschlussstutzen mit Doppellippendichtung

Materialien und Oberflächen

Flanschrahmen, Frontblende, Düse, Drallflügel und Kappe aus Kunststoff ABS nach UL94, V-0, flammwidrig
Kugelgehäuse aus verzinktem Stahlblech
Anschlusstücke für runde und rechteckige Luftleitungen aus verzinktem Stahlblech
Doppellippendichtung aus Gummi
Oberfläche Sichtseite reinweiß, ähnlich RAL 9010
S1: weißaluminium, ähnlich RAL 9006

Normen und Richtlinien

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135

Instandhaltung

Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Überprüfung und Reinigung nach VDI 6022

TECHNISCHE INFORMATION

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Schematische Darstellung TJN

A TJN-E*	Optional
B TJN, Frontblende abgenommen	6 Verkleidung
C TJN-T1	7 Elektrischer Stellantrieb
1 Düse	8 Thermischer Stellantrieb
2 Frontblende	9 Drallflügel und Kappe
3 Verstellbarer Endanschlag
4 Positionsanzeige
5 Kugelgehäuse

Weitwurfdüsen ermöglichen die Zulufteinbringung über große Entfernungen. Durch die Verstellung des Strahlwinkels wird die Strömungsrichtung an den Heiz- und Kühlbetrieb angepasst. Die Zulufttemperaturdifferenz kann -12 – +15 K betragen.

Kühlbetrieb

Der Kühlbetrieb erfolgt mit einem positiven Strahlwinkel von maximal 30°. Der Zuluftstrahl ist Richtung Decke gerichtet, wird jedoch durch die höhere Dichte der gekühlten Luft, mit zunehmender Entfernung von der Weitwurfdüse, Richtung Boden umgelenkt. Erreicht der Zuluftstrahl die Aufenthaltszone, haben sich Temperaturdifferenz und Luftgeschwindigkeit auf komfortable Werte reduziert.

Mit diesem Funktionsprinzip sind große Wurfweiten möglich.

Heizbetrieb

Der Heizbetrieb erfolgt mit einem negativen Strahlwinkel von minimal -30°. Der Zuluftstrahl ist Richtung Aufenthaltszone gerichtet. Durch die geringere Dichte der warmen Luft erhält der Zuluftstrahl einen Auftrieb. Idealerweise erreicht der Zuluftstrahl die Aufenthaltszone mit niedriger Temperaturdifferenz und Luftgeschwindigkeit.

Die Verstellung des Strahlwinkels kann manuell oder durch einen elektrischen oder thermischen Stellantrieb erfolgen.

Ein Drallflügel und eine Kappe (optional) ermöglichen reduzierte Wurfweiten von 65 % und 75 %.

Nenngrößen	160, 200, 250, 315, 400 mm
Volumenstrombereich	20 – 1000 l/s oder 72 – 3600 m³/h
verstellbarer Strahlwinkel	-30 – +30°
Zulufttemperaturdifferenz	-12 – +15 K

Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme und die korrespondierenden Schallleistungspegel und Druckdifferenzen.

Zu exakten Werten, unter Berücksichtigung aller Parameter, führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder.

Schalleistungspegel und Gesamtdruckdifferenz

NG	q_v [l/s]	q_v [m³/h]	Δp_t [Pa]	LWA [dB(A)]	v_L
					0,5 m/s	1,0 m/s
					L [m]	L
160	20	72	9	< 15	< 5	< 5
	40	144	34	< 15	8	< 5
	60	216	76	15	13	6
	80	288	135	26	17	8
200	35	126	9	< 15	6	< 5
	70	252	35	< 15	11	6
	105	378	78	19	17	9
	140	504	138	30	23	11
250	55	198	8	< 15	7	< 5
	110	396	33	< 15	14	7
	165	594	75	21	21	11
	220	792	132	33	28	14
315	90	324	8	< 15	9	< 5
	185	666	35	< 15	18	9
	265	954	71	24	26	13
	360	1296	132	36	> 30	18
400	155	558	8	< 15	12	6
	310	1116	33	< 15	24	12
	465	1674	75	27	> 30	18
	620	2232	133	38	> 30	24

Alle Werte gelten für Ausströmwinkel 0°.
L: Wurfweite bei isothermem Betrieb, ohne Wurfweitenreduzierung.

Verstellbare Weitwurfdüsen zur Belüftung großer Räume, wie Hallen und Säle. Luftausströmung mit großer Wurfweite bei optimalen akustischen Eigenschaften. Für horizontale Luftausströmung mit einem vertikalen Schwenkbereich von -30 – +30°. Anzeige, Begrenzung und Fixierung des Strahlwinkels an einer Skala.

Bestehend aus Kugelgehäuse, Flanschrahmen, Frontblende und Düse.

Zum Aufstecken auf runde Luftleitungen (Rohranschluss) und als direkter Abzweig von runden und rechteckigen Luftleitungen.

Besondere Merkmale

Leicht abnehmbare Frontblende mit Bajonettverschluss
Drallflügel mit akustisch optimiertem Sägezahnprofil und Kappe zur zweistufigen Wurfweitenreduzierung
Anzeige, Begrenzung und Fixierung des Strahlwinkels -30 – +30° an einer verdeckten Skala
Optional mit elektrischem oder thermischem Stellantrieb

Instandhaltung

Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Überprüfung und Reinigung nach VDI 6022

Materialien und Oberflächen

Flanschrahmen, Frontblende, Düse, Drallflügel und Kappe aus Kunststoff ABS nach UL94, V-0, flammwidrig
Kugelgehäuse aus verzinktem Stahlblech
Anschlusstücke für runde und rechteckige Luftleitungen aus verzinktem Stahlblech
Doppellippendichtung aus Gummi
Oberfläche Sichtseite reinweiß, ähnlich RAL 9010
S1: weißaluminium, ähnlich RAL 9006

Ökobilanz
Für die Produktserie liegt eine Ökobilanz in Form einer durch einen Programmhalter geprüft und veröffentlichten Umweltproduktdeklaration (EPD) vor.

TJN

–

160

–

315

1 Serie
TJN verstellbare Weitwurfdüse

2 Anschlussstück
Keine Eintragung: ohne Anschlussstück
K für rechteckige Luftleitungen
R für runde Luftleitungen (Sattelstutzen), Durchmesser der Luftleitung unter 5 angeben

3 Stellantrieb
Keine Eintragung: Handverstellung
E7 230 V AC, 3-Punkt
E8 24 V AC/DC, 3-Punkt
E9 24 V AC/DC, stetig 2 – 10 V DC
T1 thermischer Stellantrieb

4 Nenngröße [mm]
160, 200, 250, 315, 400

5 Durchmesser der runden Luftleitung [mm]
Nur für Variante -R angeben
315 nur für Nenngröße 160
500 nur bis Nenngröße 315
630
800

6 Anbauteile
Keine Eintragung: ohne Anbauteile
C Verkleidung

7 Zubehör
Keine Eintragung: ohne Zubehör
D Drallflügel und Kappe zur Wurfweitenreduzierung

8 Oberfläche Sichtseite
Keine Eintragung: ähnlich RAL 9010 (reinweiß)
S1 ähnlich RAL 9006 (weißaluminium)

Bestellbeispiel: TJN-K-E9/250/C/D/S1

Serie	TJN
Anschlussstück	für rechteckige Luftleitungen
Stellantrieb	variabel 2 – 10 V DC, 24 V AC
Nenngröße	250 mm
Anbauteile	Verkleidung
Zubehör	Drallflügel und Kappe zur Wurfweitenreduzierung
Oberfläche Sichtseite	weißaluminium, ähnlich RAL 9006

Varianten, Abmessungen

Oberfläche TJN

TJN in Weiß, ähnlich RAL 9010

Allgemeine Informationen

In Zusammenarbeit mit namhaften Designern und Architekten wurden TROX Decken-, Wand-, Stufen- und Fußbodendurchlässe so gestaltet, dass sie Architekten als Gestaltungselemente dienen und gleichzeitig den hohen lufttechnischen und akustischen Anforderungen entsprechen.

TJN

NG	TJN		TJN-E*		TJN-T1
NG	L₂	m [kg]	L₂	m [kg]	L₂	m [kg]	ØD₁	L₁	ØD₃	ØD
160	242	1,9	242	2,1	302	2,3	258	15	227	158
200	250	2,3	250	2,5	310	2,8	298	14	263	198
250	260	3,1	260	3,3	320	3,7	348	14	315	248
315	275	4,0	275	4,2	335	4,8	413	15	379	313
400	285	4,6	285	4,8	345	5,5	501	16	468	398

TJN/.../C

NG	TJN/.../C		TJN-E*/.../C		TJN-T1/.../C
NG	L₂	m [kg]	L₂	m [kg]	L₂	m [kg]	ØD₁	L₁	ØD₃	ØD
160	242	2,7	242	2,9	302	3,4	258	15	228	158
200	250	3,4	250	3,6	310	4,2	298	14	265	198
250	260	4,4	260	4,6	320	5,3	348	14	316	248
315	275	5,8	275	6,0	335	7,0	413	15	381	313
400	285	8,0	285	8,2	345	9,5	501	16	469	398

TJN-K

NG	TJN-K		TJN-K-T1		TJN-K-E*
NG	L₂	m [kg]	L₂	m [kg]	L₂	m [kg]	ØD₁	L₁	ØD₃	ØD
160	248	2,1	308	2,5	248	2,3	258	15	227	158
200	257	3,2	317	3,7	257	3,4	298	14	263	198
250	265	3,4	325	4,0	265	3,6	348	14	315	248
315	281	4,6	341	5,4	281	4,8	413	15	379	313
400	292	6,5	352	7,4	292	6,7	501	16	468	398

TJN-K/.../C

NG	TJN-K/.../C		TJN-K-E*/.../C		TJN-K-T1/.../C
NG	L₂	m [kg]	L₂	m [kg]	L₂	m [kg]	ØD₁	L₁	ØD₃	ØD
160	258	3,5	258	3,7	318	4,2	258	15	228	158
200	267	4,3	267	4,5	327	5,1	298	14	265	198
250	276	5,5	276	5,7	336	6,4	348	14	316	248
315	291	7,2	291	7,4	351	8,4	413	15	381	313
400	302	9,9	302	10,1	362	11,4	501	16	469	398

TJN-R

NG	TJN-R		TJN-R-E*		TJN-R-T1
NG	L₂	m [kg]	L₂	m [kg]	L₂	m [kg]	ØD₁	L₁	ØD₃	ØD
160	248	2,1	248	2,3	308	2,5	258	15	227	158
200	257	3,2	257	3,4	317	3,7	298	14	263	198
250	265	3,4	265	3,6	325	4,0	348	14	315	248
315	281	4,6	281	4,8	341	5,4	413	15	379	313
400	292	6,5	292	6,7	352	7,4	501	16	468	398

TJN-R/.../C

NG	TJN-R/.../C		TJN-R-E*/.../C		TJN-R-T1/.../C
NG	L₂	m [kg]	L₂	m [kg]	L₂	m [kg]	ØD₁	L₁	ØD₃	ØD
160	261	3,5	261	3,7	321	4,2	258	15	228	158
200	270	4,3	270	4,5	330	5,1	298	14	265	198
250	279	5,5	279	5,7	339	6,4	348	14	316	248
315	294	7,2	294	7,4	354	8,4	413	15	381	313
400	305	9,9	305	10,1	365	11,4	501	16	469	398

Abmessungen der runden Luftleitung ØD4 [mm]

NG	315	500	630	800
160	+	+	+	+
200		+	+	+
250		+	+	+
315		+	+	+
400			+	+

Produktdetails, Einbaudetails

Frontansicht TJN

TJN

NG	ØD1	ØD2	Aeff [m2]
160	258	82	0,00500
200	298	108	0,00850
250	348	136	0,01350
315	413	174	0,02250
400	501	231	0,03850

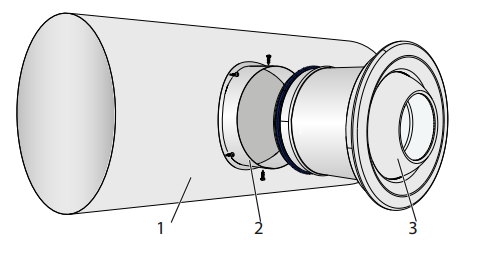

Einbau in runde Luftleitungen, ohne Verkleidung

TJN, DUK-V

1 Runde Luftleitung

2 Weitwurfdüse

Einbau und Inbetriebnahme

Einbaulage gemäß Prägung im Flanschrahmen "Top" beachten
Rohranschluss oder als direkter Abzweig von runden und rechteckigen Luftleitungen
Gegebenenfalls Wurfweite mit Drallflügel oder Drallflügel und Kappe anpassen

Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails.

Downloads

Produktinfos

Kurzinformation Serie TJN

SF_2013_06_TJN_DE_de Kurzinformation 700 KB pdf
Produktdatenblatt Serie TJN

TJN_PD_2022_06_27_DE_de Produktdatenblatt 2,4 MB pdf
Produktdatenblatt Stellantriebe – Heizen-Kühlen

PD_2017_03_HC_DE_de Produktdatenblatt 700 KB pdf
Produktdatenblatt Stellantriebe – Thermische Stellantriebe

PD_2017_03_TH_DE_de Produktdatenblatt 240 KB pdf
Produktdatenblatt Stellantriebe – Variable Stellantriebe

PD_2017_03_MOD_DE_de Produktdatenblatt 450 KB pdf

Broschüren

Anzeige TJN

AD_2014_01_TJN_DE_de Anzeige 360 KB pdf

Zertifikate

Environmental Product Declaration TJN

TJN_EPD_2024_03_DE_en Environmental Product Declarations 420 KB pdf
Hygiene-Konformitätserklärung TJN

TJN_HC_2024_05_DE_de Hygienezertifikat 2,1 MB pdf
Konformitäts- oder Einbauerklärung Serie TJN

Konformitäts- oder Einbauerklärung 930 KB pdf
Nicht-CE-Herstellererklärung TJN

TJN_NotCE_2022_02_08_14_26_15_DE_de Herstellererklärung 2,1 MB pdf

Betriebsanleitungen

Montageanleitung Serie TJN

IM_2017_08_TJN_DE_de Montageanleitung 5,9 MB pdf
Montageanleitung

A00000035138 Serie TJN 1 MB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

TJN

Akustisch und technisch optimiert, zum Einbau in Wände und an Kanäle und Rohre, verstellbar – aus Kunststoff

Allgemeine Informationen

TECHNISCHE INFORMATION

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Varianten, Abmessungen

Produktdetails, Einbaudetails

Downloads

Produktinfos

Kurzinformation Serie TJN

Produktdatenblatt Serie TJN

Produktdatenblatt Stellantriebe – Heizen-Kühlen

Produktdatenblatt Stellantriebe – Thermische Stellantriebe

Produktdatenblatt Stellantriebe – Variable Stellantriebe

Broschüren

Anzeige TJN

Zertifikate

Environmental Product Declaration TJN

Hygiene-Konformitätserklärung TJN

Konformitäts- oder Einbauerklärung Serie TJN

Nicht-CE-Herstellererklärung TJN

Betriebsanleitungen

Montageanleitung Serie TJN

Montageanleitung

Technisch notwendig

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
