DID632

Zweiseitig ausströmender Deckeninduktionsdurchlass für 600er und 625er Deckenraster mit horizontalem Wärmeübertrager

Deckeninduktionsdurchlass zum Heizen und Kühlen mit 2- oder 4-Leiter-Wärmeübertrager zur Integration in verschiedene Deckensysteme

  • Für Raumhöhen bis vorzugsweise 4,0 m
  • Hohe Heiz- und Kühlleistung bei kleinem konditionierten Primärluftvolumenstrom und geringem Schallleistungspegel
  • 4 Düsenvarianten zur bedarfsabhängigen optimalen Induktion
  • Abklappbares und abnehmbares Induktionsgitter in vier Designvarianten


Optionale Ausstattung und Zubehör

  • Regelung
  • Zusatzgehäuse für Abluft
  • Schwarz lackierter Wärmeübertrager
  • Vielfältige Pulverbeschichtungen, z. B. nach RAL CLASSIC-Farbskala
  • Verstellbare Luftleitelemente zur Strahllenkung
  • Mit Randverbreiterung freihängender Einbau möglich

Aktualisiere Bestellschlüssel
Speichere Konfiguration
Ihr Preis wird berechnet
Konfigurieren Sie sich Ihr individuelles Produkt – Schritt für Schritt
    Erzeuge Report
    • Technische Auslegung
    Aktualisiere technische Daten
    • Medien
    Bestellschlüssel:
    Ausschreibungstext:
    Aktualisiere Auschreibungstext
    Vollständigen Text anzeigen Vollständigen Text verbergen
    Initialisiere Bestellschlüssel

    Anwendung

    Anwendung

    • Deckeninduktionsdurchlässe der Serie DID632 zur Integration in verschiedene Deckensysteme bei Raumhöhen bis vorzugsweise 4,0 m
    • Insbesondere für Decken mit 600er oder 625er Deckenraster geeignet
    • Ausströmrichtung kann über verstellbare Luftleitelemente nachträglich manuell angepasst werden (optional)
    • 2- oder 4-Leiter-Wärmeübertrager ermöglichen eine komfortable Raumtemperierung bei kleinem konditionierten Primärluftvolumenstrom
    • Energetische Vorteile von Wasser als Medium zum Heizen und Kühlen werden genutzt

    Besondere Merkmale

    • Verstellbare Luftleitelemente zur Strahllenkung
    • 4 verschiedene Designvarianten für das abklappbare Induktionsgitter
    • Horizontaler Wärmeübertrager als 2- oder 4-Leiter-System
    • Innenliegendes Düsenblech mit gestanzten Düsen (nicht brennbar)
    • Wasseranschluss stirnseitig, Cu-Rohr Ø12 mm glatt oder Außengewinde G½" flachdichtend

    Nenngrößen

    • 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm

    Beschreibung

    Varianten

    • DID632-LR: Durchlass mit Induktionsgitter Lochblech rund
    • DID632-LQ: Durchlass mit Induktionsgitter Lochblech quadratisch
    • DID632-GL: Durchlass mit Induktionsgitter Lamellen längs
    • DID632-GQ: Durchlass mit Induktionsgitter Lamellen quer


    Wärmeübertrager

    • 2: 2-Leiter-Systeme
    • 4: 4-Leiter-Systeme


    Düsenvarianten

    • Z: Mittelklein
    • M: Mittel
    • G: Groß
    • U: Übergroß

    Ausführung

    • Pulverbeschichtet RAL 9010, reinweiß, Glanzgrad 50 %
    • P1: Pulverbeschichtet in weiteren RAL-Farbtönen, Glanzgrad 70 %
    • P1: Pulverbeschichtet RAL 9006, weißaluminium, Glanzgrad 30 %

    Anbauteile

    • Zusatzgehäuse mit Abluftstutzen (Anschluss 45°)
    • Wasseranschluss A1: Außengewinde G½", flachdichtend
    • Wasseranschluss A2: Überwurf G½", flachdichtend
    • Verstellbare Luftleitelemente zur Strahllenkung

    Ergänzende Produkte

    • Anschlussschläuche
    • Regelung bestehend aus Raumbediengerät inklusive Regler mit integriertem Raumtemperaturfühler, Ventilen und Ventilantrieben sowie den Rücklaufverschraubungen
    • Regelung X-AIRCONTROL

    Konstruktionsmerkmale

    • Luftanschlussstutzen passend für runde Luftleitungen nach EN 1506 bzw. EN 13180
    • 4 Aufhängepunkte zur kundenseitigen Befestigung
    • Düsen in 4 Größen zur bedarfsabhängigen, optimalen Induktion
    • Zusatzgehäuse mit Abluftstutzen (Anschluss 45°) optional
    • Verstellbare Luftleitelemente zur Strahllenkung optional (späteres Nachrüsten ist nicht möglich)

    Materialien und Oberflächen

    • Gehäuse, Frontrahmen, Düsen und perforiertes Induktionsgitter (LR/LQ) aus verzinktem Stahlblech
    • Lamellen des Induktionsgitters (GL/GQ) aus Aluminiumprofilen
    • Wärmeübertrager aus Kupferrohren und Aluminiumlamellen
    • Sichtflächen pulverbeschichtet, reinweiß (RAL 9010) oder in einem anderen RAL-Farbton
    • Wärmeübertrager wahlweise schwarz (RAL 9005)
    • Zusatzgehäuse mit Abluftstutzen aus verzinktem Stahlblech
    • Luftleitelemente aus Polypropylen, nach UL 94, flammwidrig (V0)

    Normen und Richtlinien

    • Produkte sind unter der Nummer 09.12.432 nach Eurovent zertifiziert und auf den Eurovent-Internetseiten aufgelistet
    • Hygienekonformitätserklärung nach VDI 6022

    Instandhaltung

    • Keine beweglichen Bauteile, daher wartungsarm
    • Wärmeübertrager kann bei Bedarf mit Industriestaubsaugern abgesaugt werden
    • Es gilt die VDI 6022 Blatt 1 – Hygienische Anforderungen an raumlufttechnische Anlagen

    Technische Information

    Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

    • Funktion
    • Technische Daten
    • Schnellauslegung
    • Ausschreibungstext
    • Bestellschlüssel
    Schematische Darstellung DID632
    00176935_0
    ① Aufhängewinkel
    ② Luftanschlussstutzen (Primärluft)
    ③ Gehäuse
    ④ Wasseranschlüsse
    ⑤ Frontrahmen
    ⑥ Wärmeübertrager
    ⑦ Düsen
    ⑧ Luftleitelemente (optional)


    00176935_0
    00100037_0....

    Funktionsbeschreibung

    Deckeninduktionsdurchlässe versorgen den Raum mit zentral aufbereiteter Primärluft (Außenluft) und decken mit Wärmeübertragern die Kühl- und/oder Heizlast ab.

    Die Primärluft strömt durch die Düsen, die in vier Größen verfügbar sind, in die Mischkammern, wodurch Sekundärluft induziert wird. Die Sekundärluft strömt durch das Induktionsgitter und den horizontalen Wärmeübertrager, wo sie geheizt oder gekühlt wird.

    Beide Luftströme vermischen sich und strömen als Zuluft durch die Luftdurchlassschlitze horizontal in den Raum.

    Nennlänge

    900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm

    Länge

    893 – 3000 mm

    Höhe

    210 mm

    Breite

    593, 598, 618, 623 mm

    Durchmesser Primärluftstutzen

    123/158 mm

    Primärluftvolumenstrom

    6 – 85 l/s oder 22 – 306 m³/h

    Kühlleistung

    Bis 2450 W

    Heizleistung

    Bis 2970 W

    Maximaler Betriebsdruck wasserseitig

    6 bar

    Maximale Betriebstemperatur

    75 °C


    Die Schnellauslegungstabelle gibt Betriebspunkte für definierte Bezugsgrößen an. Weitere Betriebspunkte können mit unserem Auslegungsprogramm Easy Product Finder berechnet werden.

    Schnellauslegung

    LN ① Primärluft ② ③ Kühlbetrieb Heizbetrieb
    LN ① VPr Δpt LWA 2- und 4-Leiter-System 4-Leiter-System
    LN ① VPr Δpt LWA Qges QWK ΔtW ΔpW QWH = Qges ΔtW ΔpW
    LN ① l/s m³/h Pa dB(A) W K kPa W K kPa

    900

    Z

    6

    22

    67

    <20

    411

    339

    2,6

    2,4

    495

    8,5

    0,2

    900

    Z

    9

    32

    151

    <20

    573

    464

    3,6

    2,4

    673

    11,6

    0,2

    900

    Z

    12

    43

    268

    22

    690

    545

    4,3

    2,4

    786

    13,5

    0,2

    900

    M

    9

    32

    65

    <20

    459

    350

    2,7

    2,4

    512

    8,8

    0,2

    900

    M

    13

    47

    136

    <20

    628

    472

    3,7

    2,4

    683

    11,7

    0,2

    900

    M

    18

    65

    260

    28

    785

    568

    4,4

    2,4

    818

    14,1

    0,2

    900

    G

    16

    58

    58

    <20

    590

    397

    3,1

    2,4

    577

    9,9

    0,2

    900

    G

    24

    86

    129

    29

    815

    526

    4,1

    2,4

    759

    13,1

    0,2

    900

    G

    34

    122

    259

    38

    1035

    625

    4,9

    2,4

    897

    15,4

    0,2

    900

    U

    30

    108

    65

    30

    847

    485

    3,8

    2,4

    702

    12,1

    0,2

    900

    U

    36

    130

    94

    35

    964

    530

    4,1

    2,4

    764

    13,1

    0,2

    900

    U

    44

    158

    140

    40

    1107

    577

    4,5

    2,4

    829

    14,3

    0,2

    1200

    Z

    8

    29

    64

    <20

    529

    433

    3,4

    3,1

    628

    10,8

    0,3

    1200

    Z

    12

    43

    145

    <20

    728

    584

    4,6

    3,1

    839

    14,4

    0,3

    1200

    Z

    16

    58

    257

    26

    871

    679

    5,3

    3,1

    970

    16,7

    0,3

    1200

    M

    12

    43

    63

    <20

    592

    447

    3,5

    3,1

    648

    11,2

    0,3

    1200

    M

    17

    61

    126

    23

    790

    585

    4,6

    3,1

    841

    14,5

    0,3

    1200

    M

    24

    86

    250

    32

    995

    705

    5,5

    3,1

    1006

    17,3

    0,3

    1200

    G

    21

    76

    59

    22

    750

    496

    3,9

    3,1

    718

    12,3

    0,3

    1200

    G

    32

    115

    126

    34

    1042

    656

    5,1

    3,1

    939

    16,2

    0,3

    1200

    G

    44

    158

    238

    42

    1292

    762

    6,0

    3,1

    1083

    18,6

    0,3

    1200

    U

    36

    130

    54

    33

    1011

    577

    4,5

    3,1

    830

    14,3

    0,3

    1200

    U

    42

    151

    73

    37

    1129

    623

    4,9

    3,1

    893

    15,4

    0,3

    1200

    U

    48

    173

    95

    41

    1240

    661

    5,2

    3,1

    945

    16,3

    0,3

    1500

    Z

    10

    36

    63

    <20

    639

    519

    4,1

    3,7

    749

    12,9

    0,3

    1500

    Z

    15

    54

    141

    21

    871

    690

    5,4

    3,7

    986

    17,0

    0,3

    1500

    Z

    20

    72

    251

    29

    1037

    795

    6,2

    3,7

    1128

    19,4

    0,3

    1500

    M

    15

    54

    62

    <20

    716

    535

    4,2

    3,7

    772

    13,3

    0,3

    1500

    M

    20

    72

    109

    25

    908

    666

    5,2

    3,7

    953

    16,4

    0,3

    1500

    M

    30

    108

    243

    36

    1187

    825

    6,4

    3,7

    1168

    20,1

    0,3

    1500

    G

    30

    108

    71

    30

    1014

    652

    5,1

    3,7

    934

    16,1

    0,3

    1500

    G

    38

    137

    114

    36

    1209

    751

    5,9

    3,7

    1068

    18,4

    0,3

    1500

    G

    44

    158

    153

    40

    1338

    807

    6,3

    3,7

    1144

    19,7

    0,3

    1500

    U

    42

    151

    49

    37

    1166

    659

    5,2

    3,7

    943

    16,2

    0,3

    1500

    U

    46

    166

    59

    40

    1245

    691

    5,4

    3,7

    986

    17,0

    0,3

    1500

    U

    50

    180

    70

    42

    1321

    718

    5,6

    3,7

    1024

    17,6

    0,3

    1800

    Z

    12

    43

    62

    <20

    743

    598

    4,7

    4,3

    859

    14,8

    0,3

    1800

    Z

    18

    65

    139

    24

    1003

    786

    6,1

    4,3

    1115

    19,2

    0,3

    1800

    Z

    24

    86

    247

    32

    1188

    899

    7,0

    4,3

    1266

    21,8

    0,3

    1800

    M

    18

    65

    61

    <20

    834

    617

    4,8

    4,3

    884

    15,2

    0,3

    1800

    M

    24

    86

    108

    28

    1050

    760

    5,9

    4,3

    1080

    18,6

    0,3

    1800

    M

    36

    130

    243

    39

    1364

    930

    7,3

    4,3

    1307

    22,5

    0,3

    1800

    G

    30

    108

    50

    29

    1015

    653

    5,1

    4,3

    935

    16,1

    0,3

    1800

    G

    40

    144

    89

    37

    1276

    794

    6,2

    4,3

    1126

    19,4

    0,3

    1800

    G

    44

    158

    107

    39

    1367

    836

    6,5

    4,3

    1182

    20,3

    0,3

    1800

    U

    40

    144

    33

    37

    1143

    661

    5,2

    4,3

    945

    16,3

    0,3

    1800

    U

    44

    158

    40

    40

    1230

    700

    5,5

    4,3

    998

    17,2

    0,3

    1800

    U

    50

    180

    52

    43

    1352

    749

    5,9

    4,3

    1066

    18,3

    0,3

    2100

    Z

    14

    50

    61

    <20

    994

    825

    3,5

    14,2

    1506

    11,8

    1,6

    2100

    Z

    21

    76

    137

    22

    1363

    1110

    4,8

    14,2

    1997

    15,6

    1,6

    2100

    Z

    28

    101

    243

    30

    1625

    1287

    5,5

    14,2

    2297

    18,0

    1,6

    2100

    M

    21

    76

    59

    <20

    1106

    852

    3,7

    14,2

    1553

    12,1

    1,6

    2100

    M

    28

    101

    105

    25

    1408

    1070

    4,6

    14,2

    1929

    15,1

    1,6

    2100

    M

    42

    151

    237

    36

    1844

    1337

    5,8

    14,2

    2381

    18,6

    1,6

    2100

    G

    36

    130

    50

    26

    1364

    930

    4,0

    14,2

    1688

    13,2

    1,6

    2100

    G

    56

    202

    120

    38

    1921

    1246

    5,4

    14,2

    2228

    17,4

    1,6

    2100

    G

    70

    252

    188

    44

    2230

    1386

    6,0

    14,2

    2462

    19,2

    1,6

    2100

    U

    60

    216

    47

    37

    1793

    1070

    4,6

    14,2

    1929

    15,1

    1,6

    2100

    U

    70

    252

    64

    41

    2001

    1157

    5,0

    14,2

    2077

    16,2

    1,6

    2100

    U

    80

    288

    84

    45

    2193

    1229

    5,3

    14,2

    2199

    17,2

    1,6

    2400

    Z

    16

    58

    61

    < 20

    1113

    920

    4,0

    15,9

    1671

    13,1

    1,8

    2400

    Z

    24

    86

    136

    24

    1516

    1226

    5,3

    15,9

    2195

    17,2

    1,8

    2400

    Z

    32

    115

    241

    32

    1801

    1415

    6,1

    15,9

    2510

    19,6

    1,8

    2400

    M

    24

    86

    59

    <20

    1239

    949

    4,1

    15,9

    1722

    13,5

    1,8

    2400

    M

    32

    115

    105

    27

    1570

    1184

    5,1

    15,9

    2123

    16,6

    1,8

    2400

    M

    48

    173

    236

    38

    2047

    1468

    6,3

    15,9

    2598

    20,3

    1,8

    2400

    G

    40

    144

    48

    28

    1491

    1009

    4,3

    15,9

    1825

    14,3

    1,8

    2400

    G

    60

    216

    107

    39

    2049

    1326

    5,7

    15,9

    2362

    18,5

    1,8

    2400

    G

    70

    252

    145

    43

    2276

    1432

    6,2

    15,9

    2539

    19,9

    1,8

    2400

    U

    60

    216

    38

    37

    1823

    1099

    4,7

    15,9

    1979

    15,5

    1,8

    2400

    U

    70

    252

    51

    41

    2040

    1196

    5,1

    15,9

    2144

    16,8

    1,8

    2400

    U

    80

    288

    67

    45

    2241

    1277

    5,5

    15,9

    2279

    17,8

    1,8

    2700

    Z

    18

    65

    60

    <20

    1227

    1010

    4,3

    17,7

    1826

    14,3

    2,0

    2700

    Z

    27

    97

    135

    26

    1661

    1336

    5,7

    17,7

    2378

    18,6

    2,0

    2700

    Z

    36

    130

    240

    34

    1968

    1534

    6,6

    17,7

    2706

    21,2

    2,0

    2700

    M

    27

    97

    59

    22

    1367

    1041

    4,5

    17,7

    1880

    14,7

    2,0

    2700

    M

    36

    130

    105

    30

    1725

    1291

    5,6

    17,7

    2303

    18,0

    2,0

    2700

    M

    54

    194

    235

    40

    2240

    1589

    6,8

    17,7

    2796

    21,9

    2,0

    2700

    G

    45

    162

    48

    29

    1648

    1105

    4,8

    17,7

    1989

    15,6

    2,0

    2700

    G

    60

    216

    85

    38

    2073

    1350

    5,8

    17,7

    2402

    18,8

    2,0

    2700

    G

    70

    252

    116

    42

    2311

    1467

    6,3

    17,7

    2597

    20,3

    2,0

    2700

    U

    62

    223

    33

    38

    1889

    1141

    4,9

    17,7

    2051

    16,0

    2,0

    2700

    U

    73

    263

    46

    43

    2134

    1254

    5,4

    17,7

    2242

    17,5

    2,0

    2700

    U

    84

    302

    61

    46

    2358

    1345

    5,8

    17,7

    2395

    18,7

    2,0

    3000

    Z

    20

    72

    60

    <20

    1337

    1096

    4,7

    19,4

    1973

    15,4

    2,1

    3000

    Z

    30

    108

    135

    28

    1800

    1438

    6,2

    19,4

    2549

    19,9

    2,1

    3000

    Z

    40

    144

    239

    36

    2126

    1644

    7,1

    19,4

    2885

    22,6

    2,1

    3000

    M

    30

    108

    59

    23

    1491

    1129

    4,9

    19,4

    2030

    15,9

    2,1

    3000

    M

    40

    144

    105

    31

    1874

    1391

    6,0

    19,4

    2471

    19,3

    2,1

    3000

    M

    60

    216

    235

    42

    2424

    1701

    7,3

    19,4

    2977

    23,3

    2,1

    3000

    G

    50

    180

    49

    32

    1799

    1196

    5,1

    19,4

    2144

    16,8

    2,1

    3000

    G

    65

    234

    82

    39

    2216

    1432

    6,2

    19,4

    2538

    19,8

    2,1

    3000

    G

    75

    270

    109

    43

    2451

    1547

    6,7

    19,4

    2728

    21,3

    2,1

    3000

    U

    65

    234

    31

    40

    1974

    1190

    5,1

    19,4

    2134

    16,7

    2,1

    3000

    U

    75

    270

    41

    44

    2202

    1297

    5,6

    19,4

    2314

    18,1

    2,1

    3000

    U

    85

    306

    53

    47

    2410

    1385

    6,0

    19,4

    2461

    19,2

    2,1

    ¹Wasserseitige Leistungsminderung durch Verstellung der Luftleitelemente bis 45° von maximal 5 % berücksichtigen

    ① Düsentyp ② Druckverlust ③ Strömungsgeräusch


    Bezugsgrößen

    Parameter Kühlen Heizen

    tR

    26 °C

    22 °C

    tPr

    16 °C

    22 °C (isotherm)

    tWV

    16 °C

    50 °C

    VW (LN 900 – 1800 mm)

    110 l/h

    50 l/h

    VW (LN ab 2100 mm)

    200 l/h

    110 l/h


    Lufttechnische Daten – Abluft

    Lufttechnische Daten – Abluft Lufttechnische Daten – Abluft
    VABL VABL Δpt LWA
    l/s m³/h Pa dB(A)

    12

    43

    0,5

    <15

    18

    65

    1,0

    <15

    24

    86

    1,9

    <15

    30

    108

    2,9

    <15

    35

    126

    3,9

    <15

    40

    144

    5,1

    <15

    50

    180

    8,0

    20

    60

    216

    11,6

    26

    70

    252

    15,7

    30

    80

    288

    20,6

    34


    Zweiseitig ausströmende Deckeninduktionsdurchlässe Serie DID632 mit hohen thermischen Leistungen und gleichzeitig hohem thermischen Komfort.

    Für deckenbündigen Einbau in Räume bis vorzugsweise 4,0 m Höhe.

    Bestehend aus einem Gehäuse mit Aufhängepunkten, mit Luftanschlussstutzen, nicht brennbaren Düsen und horizontalem Wärmeübertrager.

    Düsenvarianten in 4 Größen zur bedarfsgerechten, optimalen Induktion.

    Besondere Merkmale

    • Verstellbare Luftleitelemente zur Strahllenkung
    • 4 verschiedene Designvarianten für das abklappbare Induktionsgitter
    • Horizontaler Wärmeübertrager als 2- oder 4-Leiter-System
    • Innenliegendes Düsenblech mit gestanzten Düsen (nicht brennbar)
    • Wasseranschluss stirnseitig, Cu-Rohr Ø12 mm glatt oder Außengewinde G½" flachdichtend

    Materialien und Oberflächen

    • Gehäuse, Frontrahmen, Düsen und perforiertes Induktionsgitter (LR/LQ) aus verzinktem Stahlblech
    • Lamellen des Induktionsgitters (GL/GQ) aus Aluminiumprofilen
    • Wärmeübertrager aus Kupferrohren und Aluminiumlamellen
    • Sichtflächen pulverbeschichtet, reinweiß (RAL 9010) oder in einem anderen RAL-Farbton
    • Wärmeübertrager wahlweise schwarz (RAL 9005)
    • Zusatzgehäuse mit Abluftstutzen aus verzinktem Stahlblech
    • Luftleitelemente aus Polypropylen, nach UL 94, flammwidrig (V0)

    Ausführung

    • Pulverbeschichtet RAL 9010, reinweiß, Glanzgrad 50 %
    • P1: Pulverbeschichtet in weiteren RAL-Farbtönen, Glanzgrad 70 %
    • P1: Pulverbeschichtet RAL 9006, weißaluminium, Glanzgrad 30 %

    Technische Daten

    • Nennlänge: 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm
    • Länge: 893 – 3000 mm
    • Höhe: 210 mm
    • Breite: 593, 598, 618, 623 mm
    • Durchmesser Primärluftstutzen: 123/158 mm
    • Primärluftvolumenstrom: 6 – 85 l/s oder 22 – 306 m³/h
    • Kühlleistung: Bis 2450 W
    • Heizleistung: Bis 2970 W
    • Maximaler Betriebsdruck: 6 bar
    • Maximale Betriebstemperatur: 75 °C

    Auslegungsdaten

    Primärluft

    • V_____[m³/h]
    • Δpt_____[Pa]

    Strömungsgeräusch

    • LWA_____[dB(A)]

    Kühlen

    • Qges_____[W]

    Heizen

    • Qges_____[W]

    Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

    00135559_0

     Serie
    DID632       Deckeninduktionsdurchlass

     Induktionsgitter
    GL       Lamellen längs
    GQ       Lamellen quer
    LR       Lochblech rund
    LQ       Lochblech quadratisch

     Wärmeübertrager
    2       2-Leiter
    4       4-Leiter

     Düsenvariante
    Z       Mittelklein
    M       Mittel
    G       Groß
    U       Übergroß

     Anordnung der Gehäuse und Anschlüsse
    LL       (Zuluft-Abluft-Kombination möglich)
    LR
    ML
    MR
    RL
    RR       (Zuluft-Abluft-Kombination möglich)

           Hinweis
           L Links, R Rechts, M Mittig

     Zusatzgehäuse mit Abluftstutzen
           Keine Eintragung: Ohne
    AV       Vorne
    AH       Hinten

           Lieferbar ab L = LN + 250 mm

     Wasseranschlüsse
           Keine Eintragung: Glatte Rohrenden Ø12 mm
    A1       Mit Außengewinde G½", flachdichtend
    A2       Mit Überwurf G½", flachdichtend



     Gesamtlänge (Frontdurchlass) × Nennlänge [mm]
           L × LN
           Zuluft
    893 – 1500 × 900
    1193 – 1800 × 1200
    1493 – 2100 × 1500
    1793 – 2400 × 1800
    2093 – 2700 × 2100
    2393 – 3000 × 2400
    2693 – 3000 × 2700
    2993 – 3000 × 3000
           L maximal 7 mm kürzer als LN


           Zuluft-Abluft-Kombination
    1150 – 1500 × 900
    1450 – 1800 × 1200
    1750 – 2100 × 1500
    2050 – 2400 × 1800
    2350 – 2700 × 2100
    2650 – 3000 × 2400
    2950 – 3000 × 2700

     Frontrahmenbreite [mm]
           B
    593
    598
    618
    623

     Oberfläche Sichtseite
           Keine Eintragung: Pulverbeschichtet RAL 9010, reinweiß
    P1       Pulverbeschichtet, RAL Classic Farbton angeben

           Glanzgrad
           RAL 9010 50 %
           RAL 9006 30 %
           Alle anderen RAL-Farben 70 %

     Oberfläche Wärmeübertrager
           Keine Eintragung: Unbehandelt
    G3       RAL 9005, schwarz

     Luftleitelemente
           Keine Eintragung: Ohne
    LE       Mit

     Ventile und Stellantriebe
           Keine Eintragung: Ohne
    VS        Mit

    DID632–LR–2–M–LL/1193×1200×593

    Induktionsgitter

    Lochblech rund

    Wärmeübertrager

    2-Leiter

    Düsenvariante

    Mittel

    Anordnung der Gehäuse und Anschlüsse

    Links, links

    Gesamtlänge (Frontdurchlass) × Nennlänge

    1193 × 1200 mm

    Frontrahmenbreite

    593 mm


    DID632–GQ–2–U–RR–AV–A1/1798×1200×598/P1/RAL9006/G3/LE/VS

    Induktionsgitter

    Lamellen quer

    Wärmeübertrager

    2-Leiter

    Düsenvariante

    Übergroß

    Anordnung der Gehäuse und Anschlüsse

    Rechts, rechts

    Abluftstutzen

    Vorne

    Wasseranschlüsse

    Mit Außengewinde G½" flachdichtend

    Gesamtlänge (Frontdurchlass) × Nennlänge

    1798 × 1500 mm

    Frontrahmenbreite

    598 mm

    Oberfläche Sichtseite

    RAL 9006

    Oberfläche Wärmeübertrager

    Schwarz

    Ventile und Stellantriebe

    Mit




    Varianten, Anbauteile, Abmessungen und Gewichte, Zuluft-Abluft-Kombination

    • Varianten
    • Anbauteile
    • Abmessungen und Gewichte
    • Zuluft-Abluft-Kombination
    DID632-LR
    00134886_0


    00134886_0
    00134644_0
    00134641_0
    00134638_0
    Luftleitelement
    00100453_0
    ① Arretierung
    ② Lamelle
    ③ Kupplungsleiste
    ④ Verbindung


    00100453_0
    00102157_0
    00102161_0
    00102159_0

    Luftleitelement

    Sind hohe Kühlleistungen, eventuell mit mehreren Deckeninduktionsdurchlässen, auf engstem Raum zu erbringen, ermöglichen Durchlässe mit optional erhältlichen Luftleitelementen eine einstellbare Luftführung, sodass die zulässige Luftgeschwindigkeit im Aufenthaltsbereich eingehalten wird. Der Zuluftstrom eines einzelnen Durchlasses wird der Raumgeometrie entsprechend aufgefächert und verteilt. Bei Nutzungsänderung wird die Luftführung durch nachträgliche Verstellung optimiert.

    • Mehrere miteinander verbundene Luftleitelemente können gemeinsam verstellt werden
    • Zur feineren Anpassung die Verbindung der Elemente auftrennen
    • Zur Verstellung mit beiden Händen die äußeren Elemente einer Gruppe betätigen
    • Verstellung ist in 15°-Schritten bis maximal 45° nach links und rechts möglich
    • Werkseitig ist gerade ausströmend eingestellt

    Abweichungen von der geraden Luftführung haben eine geringe Minderung der wasserseitigen Leistungen zur Folge. Bis 45° sind maximal 5 % zu berücksichtigen. Das Nachrüsten von Luftleitelementen an Geräten die werkseitig ohne Luftleitelemente ausgeliefert wurden ist nicht möglich

    Typ DID632-…-LR
    00152469_0
    Wasseranschluss Ø12 mm oder G½" AG
    ① Nur bei 4-Leiter-System


    00152469_0
    00132113_0
    00133523_0
    00133529_0
    00133543_0
    00133537_0
    00133533_0

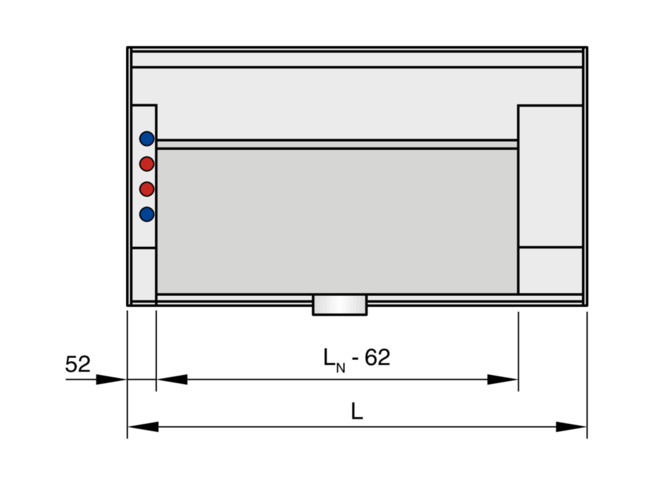

    Abmessungen [mm]

    B C E

    593

    18

    178

    598

    8

    180

    618

    18

    190

    623

    8

    193

    B = Frontrahmenbreite


    Abmessungen [mm]

    LN L ØD HS G
    LN L ØD HS G

    900

    893 – 1500

    123

    134

    51,5

    1200

    1193 – 1800

    123

    134

    51,5

    1500

    1493 – 2100

    123

    134

    51,5

    1800

    1793 – 2400

    123

    134

    351,5

    2100

    2093 – 2700

    158

    116

    361,5

    2400

    2393 – 3000

    158

    116

    451,5

    2700

    2693 – 3000

    158

    116

    561,5

    3000

    2993 – 3000

    158

    116

    651,5

    L = Gesamtlänge (Frontdurchlass)

    LN = Nennlänge


    Gewichte (kg/Gerät)

    Nennlänge (LN) 900 1200 1500 1800 2100 2400 2700 3000

    DID632-LR

    18

    22

    27

    32

    39

    47

    54

    61

    DID632-LQ

    17

    21

    26

    31

    38

    46

    53

    60

    DID632-GL

    20

    25

    31

    36

    43

    52

    59

    67

    DID632-GQ

    20

    25

    31

    36

    43

    52

    59

    67

    Max. Wasserfüllung

    1,8

    2,4

    3

    3,6

    4,2

    4,8

    5,4

    6

    Blindteil als Überlänge 10 kg/m

    Breitendifferenzen sind vernachlässigbar


    Typ DID632-…-RR-AV
    00192000_0
    ① Abluftstutzen
    ② Luftanschlussstutzen (Primärluft)


    00192000_0
    00133552_0
    00133546_0
    00133561_0
    00133557_0

    Abmessungen [mm]

    B C

    593

    18

    598

    8

    618

    18

    623

    8

    B = Frontrahmenbreite


    Abmessungen [mm]

    LN L ØD HS G
    LN L ØD HS G

    900

    1150 – 1500

    123

    134

    51,5

    1200

    1450 – 1800

    123

    134

    51,5

    1500

    1750 – 2100

    123

    134

    51,5

    1800

    2050 – 2400

    123

    134

    351,5

    2100

    2350 – 2700

    158

    116

    361,5

    2400

    2650 – 3000

    158

    116

    451,5

    2700

    2950 – 3000

    158

    116

    561,5

    L = Gesamtlänge (Frontdurchlass)

    LN = Nennlänge


    Gewichte (kg/Gerät)

    Nennlänge (LN) in mm 900 1200 1500 1800 2100 2400 2700 3000

    DID632-LR

    18

    22

    27

    32

    39

    47

    54

    61

    DID632-LQ

    17

    21

    26

    31

    38

    46

    53

    60

    DID632-GL

    20

    25

    31

    36

    43

    52

    59

    67

    DID632-GQ

    20

    25

    31

    36

    43

    52

    59

    67

    Max. Wasserfüllung

    1,8

    2,4

    3

    3,6

    4,2

    4,8

    5,4

    6

    Blindteil als Überlänge 10 kg/m

    Abluftstutzen Ø123 mm (min. Länge 250 mm) 3 kg/Stück

    Breitendifferenzen und LE sind vernachlässigbar


    Einbaubeispiele, Einbaudetails, Grundlagen und Definitionen

    • Einbaubeispiele
    • Einbaudetails
    • Grundlagen und Definitionen
    Einbau in Rasterdecken
    00131967_0


    00131967_0
    00128483_0
    00133413_0
    Deckeneinbau, T-Profil
    00129958_0
    ① DID-Gerät
    ② Deckenplatte


    00129958_0
    00129952_0
    00129964_0
    00248011_0

    Einbau und Inbetriebnahme

    • Vorzugsweise für lichte Raumhöhen bis 4,0 m
    • Deckenbündiger Einbau
    • Horizontaler Primärluftanschluss
    • Längen von 893 – 3000 mm und Breiten 593, 598, 618 und 623 mm, dadurch passend für alle Deckensysteme insbesondere mit 600er und 625er Deckenraster
    • Einbau und Erstellung aller Anschlüsse und Lieferung des Befestigungs-, Verbindungs- und Dichtungsmaterials erfolgen kundenseitig
    • Induktionsdurchlass verfügt über 4 Aufhängepunkte zur kundenseitigen Befestigung
    • Wärmeübertrager haben Wasseranschlüsse für Vor- und Rücklauf an einer Stirnseite
    • Mit zusätzlicher Randverbreiterung freihängender Einbau möglich


    Einbau in T-Bar-Decken bzw. geschlossenen Decken

    • Eine gewichtsmäßige Entlastung der Deckenkonstruktion ist über die vorhandenen Aufhängepunkte vorzusehen

    Schematische Darstellung Mischlüftung
    00102843_0


    00102843_0
    00131129_0
    00131123_0

    Definitionen

    LWA [dB(A)]

    Schallleistungspegel

    tPr [°C]

    Primärlufttemperatur

    tWV [C°]

    Wasservorlauftemperatur kühlen/heizen

    tR [C°]

    Raumtemperatur

    tAN [C°]

    Ansaugtemperatur der Sekundärluft

    QPr [W]

    Thermische Leistung Primärluft

    Qges [W]

    Thermische Leistung gesamt

    QW [W]

    Thermische Leistung Wasser kühlen/heizen

    VPr [l/s/m³/h]

    Primärluftvolumenstrom

    VW [l/h]

    Wasservolumenstrom kühlen/heizen

    V [l/h]

    Volumenstrom

    ∆tW [K]

    Temperaturdifferenz Wasser

    ∆pW [kPa]

    Wasserseitiger Druckverlust

    ∆pt [Pa]

    Gesamtdruckverlust luftseitig

    ∆tPr = tPr - tR [K]

    Temperaturdifferenz zwischen Primärlufttemperatur und Raumtemperatur

    ∆tRWV = tWV - tR [K]

    Temperaturdifferenz zwischen Wasservorlauf und Raumtemperatur

    ∆tWm-Ref [K]

    Temperaturdifferenz mittlere Wassertemperatur und Referenztemperatur

    Hauptabmessungen

    LN [mm]

    Nennlänge

    Mischlüftung

    Die Zuluft strömt mit Geschwindigkeiten von 2 – 5 m/s am Luftdurchlass in den Raum. Der Luftstrahl vermischt sich mit der Raumluft und lüftet kontinuierlich das gesamte Raumluftvolumen. Die Mischlüftung ist von einer gleichmäßigen Temperaturverteilung und Luftqualität im Raum gekennzeichnet. Die hohe Geschwindigkeit der turbulenten Luftstrahlen wird durch die hohe Induktionswirkung von Mischluft-Systemen schnell abgebaut.

    Wärmeübertrager

    Der maximale wasserseitige Betriebsdruck für alle Wärmeübertrager beträgt 6 bar.

    Die maximale Wasservorlauftemperatur (Heizkreis) für alle Wärmeübertrager beträgt 75 °C, beim Anschluss mit flexiblen Schläuchen empfehlen wir die Vorlauftemperatur auf 55 °C zu begrenzen. Andere Drücke und Temperaturen auf Anfrage!

    Die minimale Wasservorlauftemperatur (Kühlkreislauf) empfehlen wir auf 16 °C zu begrenzen, damit keine dauerhafte Taupunktunterschreitung erfolgt. Bei Geräten mit Kondensatwanne kann die Wasservorlauftemperatur auf 15 °C reduziert werden.

    Wärmeübertrager mit 2-Leiter-System

    Luft-Wasser-Systeme mit 2-Leiter-Wärmeübertrager können zum Heizen oder Kühlen verwendet werden. Ein sogenannter Change-over-Betrieb ermöglicht es, das mit allen Geräten an einem Wasserkreislauf im Sommer nur gekühlt und im Winter nur geheizt werden kann.

    Wärmeübertrager mit 4-Leiter-System

    Luft-Wasser-Systeme mit 4-Leiter-Wärmeübertrager können zum Heizen und Kühlen flexibel verwendet werden. In der Übergangszeit kann es z. B. vorkommen, dass ein Büroraum morgens noch geheizt wird und am Nachmittag gekühlt werden muss.

    Downloads

    Produktinfos

    • Produktdatenblatt Serie DID632

      Produktdatenblatt 2,2 MB pdf

    • Produktübersicht X-BEAMS

      Produktübersicht 2,6 MB pdf

    Zertifikate

    • Eurovent Certita Certification Active and Passive Chilled Beams

      Active-and-Passive-Chilled-Beams_CE_EUROVENT_09.12.432_2023_09_DE_en_fr Certificate 200 KB pdf

    • Hygiene-Konformitätserklärung Serie DID632

      DID632_HC_2024_05_DE_de Hygienezertifikat 1,4 MB pdf

    • Nicht-CE-Herstellererklärung DID632

      DID632_NotCE_2022_02_16_12_44_26_DE_de Herstellererklärung  1,3 MB pdf

    Betriebsanleitungen

    • Montageanleitung Deckeninduktionsdurchlässe - Serie DID632

      DID632_IM_CD10079_V1_2024_04_DE_de Montageanleitung 1,4 MB pdf

    Referenzen

    Einbaubeispiel DID 632

    slide_1
    slide_2
    slide_3

    Hypercube - Moskau

    • Infos zum Gebäude
    Projekt:

    Hypercube

    Anwendungsgebiet:
    Bürogebäude

    Standort:
    Moskau, Russland

    TROX-Produkte:
    Luft-Wasser-Systeme: Multi-Service-Chilled-Beams, DID312, DID632
    Luftdurchlässe: SL-A, TRS
    Akustik: CA, MSA- Regelgeräte: TVJD-Easy, EN-D, VFR

    Royal Melbourne Institute of Technology/ RMIT University - Australia

    pic_1
    pic_2
    pic_3
    • Infos zum Gebäude
    Projekt:
    - Royal Melbourne Institute of Technology/ RMIT University , Australia

    Anwendungsgebiet:
    - Universität



    Standorte:
    - Melbourne, Australien

    Zertifikate:
    - 5 star rating (Green Star)




    TROX-Produkte:
    - Deckinduktionsdurchlässe: DID632


    Pflegeheim - Brive-La-Gaillarde

    • Informationen zum Gebäude

    Projekt:
    EHPAD Brive-La-Gaillarde

    Anwendungsgebiet:
    Pflegeeinrichtung

    Standort::
    Brive-La-Gaillarde, Frankreich

    Projekttyp:
    Neubau

    Architekt:
    Arodie Damian

    TROX-Produkte:
    RLT-Geräte: X-CUBE
    Luft-Wasser-Systeme: DID-E, DID632
    Regelgeräte: VFL

    Mehr Informationen

    TROX Services

    production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

    Seite teilen

    Diese Seite weiterempfehlen

    Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen dank für Ihre Nachricht!

    Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Anhang (max. 10MB)
    Ihre Nachricht
    Ihre Nachricht an

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Anhang (max. 10MB)
    Ihre Nachricht
    Ihre Nachricht an

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    TROX Logo
    Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.
    Cookie-Einstellungen
