QSH

QSH

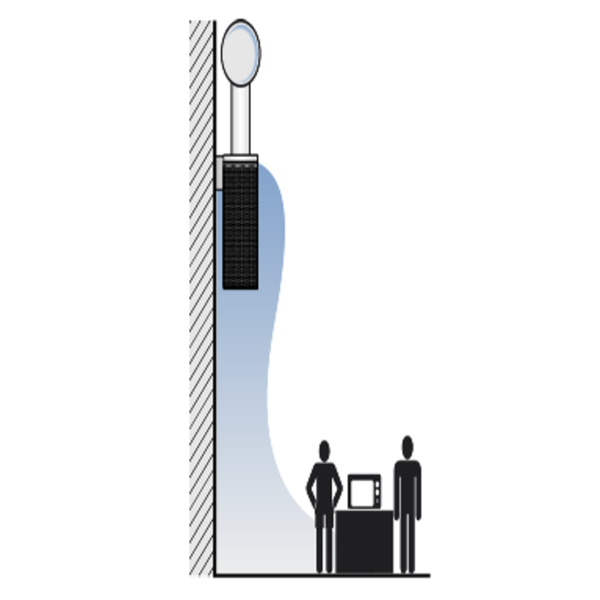

Anordnung in Gangbereichen

Heizbetrieb, vertikale Luftführung

Kühlbetrieb, glockenförmige Luftführung

Online erhältlich - jetzt konfigurieren

Für Industriebereiche mit luftverunreinigenden Prozessen

Verdrängungsdurchlässe mit glockenförmiger turbulenzarmer Luftführung im Kühlbetrieb

Nenngrößen 250, 355, 450, 560 mm
Volumenstrombereich 205 – 1570 l/s oder 738 – 5652 m³/h
Gehäuse aus verzinktem Stahlblech
Für konstante und variable Volumenströme
Freihängender Einbau, Wand- oder Säulenbefestigung
Turbulenzarme Verdrängungslüftung
Manuell und motorisiert verstellbare Ausströmrichtung
Kettenzug zur manuellen Verstellung der Ausströmrichtung

Optionale Ausstattung und Zubehör

Sichtseite des Durchlasses in Farben nach RAL Classic
Elektrische und thermische Stellantriebe zur Verstellung der Ausströmrichtung
Bowdenzug zur manuellen Verstellung der Ausströmrichtung
Wandhalterung

Initialisiere Bestellschlüssel

Anwendung

Anwendung

Verdrängungsdurchlässe der Serie QSH als Zuluftdurchlass vorzugsweise für Industriebereiche mit luftverunreinigenden Arbeitsprozessen
Glockenförmige Luftführung im Kühlbetrieb, vertikale Luftführung im Heizbetrieb
Turbulenzarme Verdrängung der schadstoffbelasteten Luft aus dem Aufenthaltsbereich
Für konstante und variable Volumenströme
Für Zulufttemperaturdifferenzen von –8 bis +12 K
Freihängender Einbau sowie an Säulen oder Wänden in 3,5 – 10 m Höhe
Anordnung vorzugsweise außerhalb des Aufenthaltsbereiches, z. B. in Gangbereichen
Optimal zur Ansteuerung durch Temperatur- Differenz-Regelung der Serie TDC

Besondere Merkmale

Glockenförmige, turbulenzarme Luftführung im Kühlbetrieb
Verstellung der Luftführung manuell, mit elektrischem oder thermischem Stellantrieb

Nenngrößen

250, 355, 450, 560 mm

Beschreibung

Bauteile und Eigenschaften

Gehäuse mit Lochblechdurchlass
Luftleitteller zur Verstellung der Luftführung
Anschlussstutzen für vertikalen Luftleitungsanschluss

Anbauteile

Handverstellung mit Kettenzug ca. 2,0 m
B: Handverstellung mit Bowdenzug ca. 2,8 m
E*: Elektrischer Stellantrieb
T: Thermischer Stellantrieb

Zubehör

W00: Wandhalterung
K00: Kettenhalterung
WK0: Wand- und Kettenhalterung

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

Materialien und Oberflächen

Gehäuse mit Bodenplatte, Traverse und Luftleitteller aus verzinktem Stahlblech
Kettenzug aus verzinktem Stahl
Umlenkrollen aus Kunststoff, nach UL 94, V-0, flammwidrig
B: Handhebel aus verzinktem Stahl, Bowdenzug aus verzinktem Stahl, PE-ummantelt
P0: Pulverbeschichtet, RAL 9010, reinweiß
P1: Pulverbeschichtet, Farbton nach RAL Classic

Normen und Richtlinien

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Überprüfung und Reinigung nach VDI 6022

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Schematische Darstellung, QSH mit elektrischem Stellantrieb

① Gehäuse
② Bodenplatte
③ Luftleitteller
④ Traverse
⑤ Luftanschlussstutzen
Optional
⑥ Leitungsdurchführung
⑦ Elektrischer Stellantrieb

Funktionsbeschreibung

Verdrängungsdurchlässe lassen die Zuluft lufttechnischer Anlagen mit niedriger Geschwindigkeit von oben turbulenzarm in den Raum strömen. Dadurch wird eine hohe Luftqualität im Aufenthaltsbereich erzielt.

Verdrängungsdurchlässe der Serie QSH sind vorzugsweise für Industriebereiche mit luftverunreinigenden Prozessen bestimmt. Sie werden außerhalb des Aufenthaltsbereichs angeornet, beispielsweise über Gängen. Durch einen verstellbaren Luftleitteller wird die Strömungsrichtung an den Heiz- und Kühlbetrieb angepasst. Die Zulufttemperaturdifferenz kann –8 bis +12 K betragen.

Kühlbetrieb

Im Kühlbetrieb strömt die Zuluft glockenförmig außerhalb des Aufenthaltsbereiches nach unten. Ähnlich wie bei der Quelllüftung breitet sich die Strömung über die gesamte Bodenfläche aus. An Wärmequellen wie Menschen und Geräten bildet sich eine Auftriebsströmung, sodass primär in diesen Bereichen die Luft ausgetauscht wird.

Heizbetrieb

Der Heizbetrieb erfolgt mit vertikaler Luftführung.

Die Verstellung des Luftleittellers kann manuell oder durch einen elektrischen oder thermischen Stellantrieb erfolgen.

Die Abluftdurchlässe vorzugsweise im oberen Raumbereich, oberhalb der Aufenthaltszone, anordnen.

Nenngrößen	250, 355, 450, 560 mm
Minimaler Volumenstrom	205 – 785 l/s oder 738 – 2826 m³/h
Maximaler Volumenstrom, bei L_WA ≅ 55 dB(A)	410 – 1570 l/s oder 1476 – 5652 m³/h
Zulufttemperaturdifferenz	–8 bis +12 K

Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme und die korrespondierenden Schallleistungspegel und Druckdifferenzen.

Die maximalen Volumenströme gelten für einen Schallleistungspegel von ca. 55 dB (A).

Auslegungsbeispiel

Gegeben

V = 500 l/s (1800 m³/h)

Verdrängungsdurchlass zur Anordnung in Gangbereichen

Maximaler Schallleistungspegel 50 dB(A)

Schnellauslegung

Serie QSH

Mögliche Nenngrößen: 355, 450

Gewählt: QSH/355

QSH Zuluft, horizontale Strömung, Schallleistungspegel und Gesamtdruckdifferenz

Nenngröße	V		Δp_t	L_WA
Nenngröße	l/s	m³/h	Pa	dB(A)
250	205	738	12	31
250	270	972	20	41
250	340	1224	32	48
250	410	1476	47	55
355	335	1206	11	34
355	435	1566	18	43
355	535	1926	27	50
355	635	2286	39	55
450	470	1692	9	27
450	625	2250	16	39
450	780	2808	25	48
450	940	3384	36	55
560	785	2826	14	29
560	1050	3780	25	40
560	1310	4716	39	49
560	1570	5662	56	55

QSH Zuluft, vertikale Strömung, Schallleistungspegel und Gesamtdruckdifferenz

Nenngröße	V		Δp_t	L_WA
Nenngröße	l/s	m³/h	Pa	dB(A)
250	205	738	12	36
250	265	954	21	44
250	335	1206	33	51
250	385	1386	44	55
355	335	1206	11	38
355	420	1512	17	45
355	505	1818	25	51
355	590	2124	34	55
450	470	1692	10	33
450	595	2142	16	42
450	725	2610	24	49
450	855	3078	33	55
560	785	2826	15	36
560	990	3564	24	45
560	1180	4248	34	51
560	1370	4932	46	55

Verdrängungsluftdurchlässe mit rundem Gehäuse für Industriebereiche mit luftverunreinigenden Prozessen. Mit verstellbarem Luftverteilteller für glockenförmige bis vertikale Luftführung. Zum freihängenden Einbau und für Wand- und Säulenbefestigung, vorzugsweise außerhalb des Aufenthaltsbereiches, z. B. in Gangbereichen.

Einbaufertige Komponente, bestehend aus dem Gehäuse mit Lochblechdurchlass, Luftverteilteller und vertikal angeordnetem Anschlussstutzen.

Anschlussstutzen, passend für Luftleitungen nach EN 1506 oder EN 13180.

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.

Besondere Merkmale

Glockenförmige, turbulenzarme Luftführung im Kühlbetrieb
Verstellung der Luftführung manuell, mit elektrischem oder thermischem Stellantrieb

Materialien und Oberflächen

Gehäuse mit Bodenplatte, Traverse und Luftleitteller aus verzinktem Stahlblech
Kettenzug aus verzinktem Stahl
Umlenkrollen aus Kunststoff, nach UL 94, V-0, flammwidrig
B: Handhebel aus verzinktem Stahl, Bowdenzug aus verzinktem Stahl, PE-ummantelt
P0: Pulverbeschichtet, RAL 9010, reinweiß
P1: Pulverbeschichtet, Farbton nach RAL Classic

Technische Daten

Nenngrößen: 250, 355, 450, 560 mm
Minimaler Volumenstrom: 205 – 785 l/s oder 738 – 2826 m³/h
Maximaler Volumenstrom, bei L_WA ≅ 55 dB(A): 410 – 1570 l/s oder 1476 – 5652 m³/h
Zulufttemperaturdifferenz: –8 bis +12 K

Auslegungsdaten

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Strömungsgeräusch

L_WA _______________________ [dB(A)]

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Serie
QSH Verdrängungsluftdurchlass

Stellantrieb
       Keine Eintragung: Handverstellung mit Kettenzug
B       Handverstellung mit Bowdenzug
E4       230 V AC, 3-Punkt
E5       24 V AC/DC, 3-Punkt
E6       24 V AC/DC, stetig 0 – 10 V DC
T       Thermischer Stellantrieb

Nenngröße [mm]
250
355
450
560

Befestigung
       Keine Eintragung: Ohne
W00       Mit Wandhalterung
K00       Mit Kettenhalterung (Nur bei Verstellung mit Kettenzug)
WK0       Mit Wand- und Kettenhalterung (Nur bei Verstellung mit Kettenzug)

Oberfläche Sichtseite
       Keine Eintragung: Verzinkt
P0       Pulverbeschichtet, RAL 9010, reinweiß
P1       Pulverbeschichtet, RAL Classic Farbton angeben

       Glanzgrad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle anderen RAL-Farben 70 %

Bestellbeispiel: QSH–E5/450/P1-RAL 9016

Stellantrieb	24 V AC/DC, 3-Punkt
Nenngröße	450 mm
Befestigung	Ohne
Oberfläche Sichtseite	RAL 9016, verkehrsweiß, Glanzgrad 70 %

Zubehör, Abmessungen und Gewichte, Produktdetails

Zubehör Wandhalterung 00205500_0

① Durchlass
② Durchlassmitte
③ Wandhalter Innenteil
④ Wandhalter Außenteil
⑤ Wandkonsole

QSH

Handverstellung mit Kettenzug

QSH

Nenngröße	ØD₁ mm	ØD mm	m kg
250	252	248	4,8
355	357	353	7,2
450	452	448	9,9
560	562	558	12,8

Kettenhalterung

① Kettenhalterung

Einbaudetails, Grundlagen und Definitionen

Anordnung im Gangbereich

Für Industriebereiche mit luftverunreinigenden Arbeitsprozessen
Anordnung vorzugsweise außerhalb des Aufenthaltsbereiches, z. B. in Gangbereichen

Einbau und Inbetriebnahme

Einbau vorzugsweise in Höhen von 3,5 – 10 m
Freihängender Einbau
Luftleitungsanschluss vertikal
Befestigung durch Verschrauben des Anschlussstutzens mit der Luftleitung, bei kundenseitiger sicherer Abhängung
Befestigung an Wänden und Säulen mit Wandhalterung (optional)
Gegebenenfalls Kettenhalterung und Handhebel des Bowdenzuges an der Wand oder Säule befestigen

Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails

Hauptabmessungen

ØD [mm]

Außendurchmesser des Anschlussstutzens

ØD₁ [mm]

Außendurchmesser des Durchlasses

m [kg]

Gerätegewicht (Masse)

Definitionen

L_WA [dB(A)]

Schallleistungspegel des Strömungsgeräusches, A-bewertet

V [m³/h] und [l/s]

Volumenstrom

Δt_z [K]

Zulufttemperaturdifferenz

Δp_t [Pa]

Gesamtdruckdifferenz

Alle Schallleistungspegel basieren auf 1 pW.
