WK-D-PP

Deckenkühlelemente WK-D-PP

Anschlusssituation

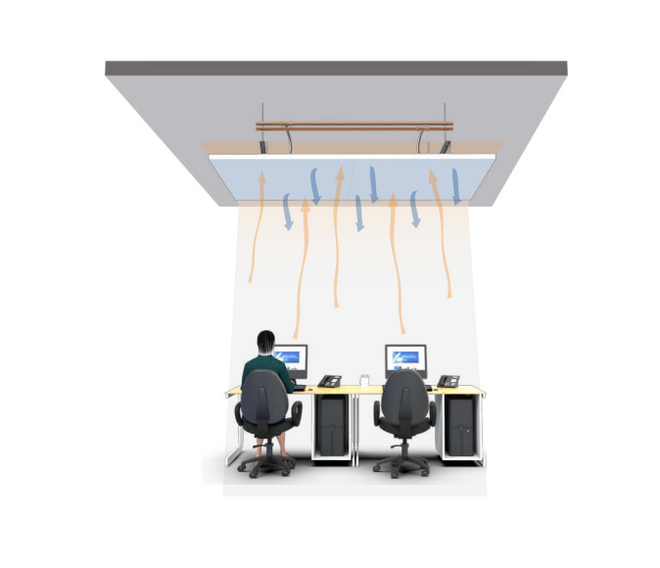

Funktionsprinzip WK-D-PP

Flexible Anschlussschläuche

WK-D-PP

DECKENKÜHLELEMENT ZUR EINFACHEN KOMBINATION MIT HANDELSÜBLICHEN METALLDECKE

Deckenkühlelement für den verdeckten Einsatz in abgehängte, vorrangig

geschlossene Metalldecken zur Abführung von inneren thermischen Lasten

Einsetzbar in allen handelsüblichen Metalldeckenplatten
Einfache und schnelle Montage durch vollflächiges Hochleistungsklebeband auf dem Trägerblech, mit gleichzeitig hoher Leistungssicherung
Komfortable Raumkühlung hinsichtlich der thermischen Behaglichkeit für den Nutzer
Einsparung von Betriebskosten durch Abfuhr der thermische Lasten über das Medium Wasser, dadurch können Zuluftvolumenströme auf das hygienisch erforderliche Minimum reduziert werden
Kombination mit Geothermie als kostengünstige und nachhaltige Energiequelle möglich
Einfaches Handling. Der bauseitige Anschluss erfolgt üblicherweise an ein Kühlwassernetz mit einer Wasservorlauftemperatur g 16 ° C

Optionale Ausstattung und Zubehör

Flexible Verbindungsschläuche der Serie FS
Integration erforderlicher Deckenausschnitte durch Anpassung möglich
Kombination mit verschiedenen Regelsystemen

Allgemeine Informationen

Anwendung

Deckenkühlelemente WK-D-PP sind zur Kombination mit allen geschlossenen Metalldecken geeignet
Ausgenommen perforierter Metalldeckenplatten ohne Akustikvlies
Für Raumhöhen ab 2,60 m, vorzugsweise bis 4,0 m Raumhöhe
Nutzung von energetischen Vorteilen des Mediums Wasser zum Kühlen/Heizen aufgrund der hohen spezifischen Wärmekapazität
Abführung spezifischer Wärmelasten durch Strahlungsaustausch und Konvektion (Kühlfall), Behaglichkeitssteigerung
Besonders behagliche Raumtemperierung insbesondere im Kühlfall durch gleichmäflige Temperaturausbreitung
Energieeinsparungen bei der Kälte-/ und Wärmeerzeugung durch geringes Temperaturniveau bei den Wassertemperaturen
Einsparung von Transportenergie bzw. beim Lufttransport durch Reduzierung des Luftvolumenstroms auf die Mindestfrischluftrate

Besondere Merkmale

Einfache nicht sichtbare Integration in allen handelsüblichen Metalldecken möglich
Werkzeuglose Montage durch Hochleistungsklebeband
Hohe Leistungssicherheit durch dauerhafte Verbindung zur Deckenplatte
Die Deckenkühlelemente ermöglichen durch unterschiedliche Mäander- und Anschlussvarianten eine ideale Anbindung sowie flachen Aufbau vor Ort
Leistungsanpassung durch unterschiedliche Mäanderteilungen möglich
Ausschnitte für Integration von z.B. Einbauten möglich

Nenngrößen

L: 600 mm - 1800 mm (Maß der Deckenplatte)
Zwischenmaßreihe in Schritten von 50 mm möglich
B: 300, 400, 500, 600, 625 mm (Maß der Deckenplatte)
weitere Anpassungen an Deckenplattenbreiten sind möglich
H: Maß bis Oberkante Rohr maximal 50 mm

Ausführung
Mäandervariante

G: gerade Mäanderanzahl
GP: gerade Mäanderanzahl, erhöhte Leistung (Deckenplattenbreiten ab 500mm)
UL: ungerade Mäanderanzahl, links
UR: ungerade Mäanderanzahl, rechts
UE: ungerade Mäanderanzahl, einseitig (für abklappbare
Deckenplatten)

Anschluss

180: Wasseranschlufl 180°
90: Wasseranschlufl 90°

Bauteile und Eigenschaften

Deckenkühlelemente aus Aluminium (AlMg3)
Vollflächige Wärme¸bertragung
Perforiertes Trägerlochblech (AlMg3) für akustische Wirksamkeit in Kombination mit perforierten Deckenplatten
Einfache Montage durch großflächige Verklebung
Hochleistungsklebebande
Zur werkzeuglosen Verbindung zwischen Deckenplatte und Kühlelement
Garantiert hohe Leistungssicherheit durch dauerhafte Verbindung
Kupferrohrmäander (Cu)
Ausführung als D-Rohr zur Leistungssteigerung
Rohranschlüsse kalibriert mit Stützhülsen, optimal für flexible Anschlussschläuche

Materialien und Oberflächen

Hochleistungsklebeband
Oberfläche ähnlich RAL9005
Trägerblech aus Aluminium (AlMg3)
Wärmeleitschienen aus Aluminium (AlMg3)
Rohrmäander aus Kupfer (Cu)

Konstruktionsmerkmale

Einteiliges Deckenkühlelement aus großformatigem Aluminiumträgerblech
Kupferrohrmäander als D-Rohr mit Wärmeleitschienen durch patentierte WLT®Technik aufgebracht
Perforation des Trägerbleches zwischen den Profillamellen
Trägerblech zur Metalldeckenplatte mit speziellen Hochleistungsklebeband

Normen und Richtlinien

Kühlleistung nach DIN EN 14240
Heizleistungsangaben in Anlehnung an DIN EN 14037, Teil 5
DIN EN 12449: Kupfer und Kupferlegierungen - Nahtlose
Rundrohre zur allgemeinen Verwendung

Instandhaltung

Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Ergänzende Produkte

Flexible Anschluss-/Verbindungsschläuche Serie FS
Unterschiedliche Regelungskombinationen mit LWS
Regelung oder X-AIRCONTROL möglich, wie z.B. Ventile,
Ventilantriebe, Taupunktfühler, Fensterkontakte, usw.

Technische Information

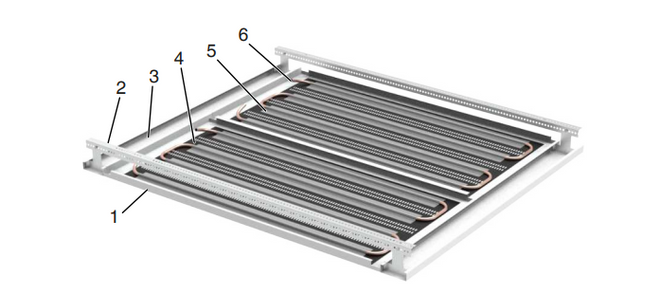

Schematische Darstellung WK-D-PP

1 Deckenplatte*
2 Unterkonstruktion Decke*
3 Unterkonstruktion Decke / z.B. Bandraster*
4 Trägerblech Kühlelement
5 Wärmeleitschiene
6 Kupferrohrmäander *bauseitiger Lieferumfang

Allgemein:
Kühldecken und Kühldeckensegel nehmen an ihren Oberflächen
Wärme aus dem Raum auf und übertragen sie an das
Transportmedium Wasser. Kühldecken sind in der Regel
vollflächige abgehängte Decken, die nach dem groflflächigen
Strahlungsprinzip wirken. Kühldeckensegel bestehen z.B. aus
Kühlpaneelen in einer offenen Konstruktion mit
Zwischenräumen.

Strahlungskühldecken:
Strahlungskühldecken gehören zu den passiven Kühlsystemen. Die Wärmeübertragung erfolgt durch Strahlung und Konvektion, deren Anteile sich durch den Aufbau des Kühldeckensystems, Strahlungskühldecke oder
Konvektionskühldecken, unterscheiden. Bei der Variante der
Strahlungskühldecken handelt es sich meistens um
geschlossene Deckenflächen, bei der ein Strahlungsanteil bis ca. 60 % beträgt. Die restlichen Anteile erfolgen über die freie Konvektion. Die Kühlelemente WK-D-PP können im Bereich von geschlossenen Metalldecken in allen marktüblichen Ausführungen zur gleichmäßigen Temperierung von Räumen eingesetzt werden. Hierbei findet zwischen den Oberflächen mit unterschiedlichen Temperaturen eine Wärmeübertragung von den warmen zu den kälteren Körpern statt. Die Raumluft wird an den mit Kühlelementen ausgestatteten Metalldeckenoberflächen abgekühlt und strömt mit reduzierter Temperatur und niedrigen Geschwindigkeiten in den Aufenthaltsbereich. Die Deckenkühlelemente WK-D-PP werden auf der Rückseite der Deckenplatten fast vollflächig eingeklebt (aktivierter Deckenanteil). Die Deckenkühlelemente werden in Abhängigkeit der Deckenplattengröfle zu einzelnen Wasserkreisen zusammengefasst, die für den Abtransport der Wärmelasten zuständig sind. Je nach Anteil der mit Deckenkühlelementen ausgestatteten Deckenbereiche wird der sogenante Belegungsgrad definiert. Auf Grund von Einbauten wie Leuchten, Luftdurchlässen und der Unterkonstruktion der Decke selber, ist ein 100% Belegungsgrad nicht möglich.

Kühl-/Heizleistungen in Abhängigkeit von t und der Mäandervariante.
Bei der Funktion Heizen sollten wegen der Behaglichkeit keine Oberflächentemperaturen > 35 °C gewählt werden.
Maximaler Betriebsdruck und maximale Betriebstemperatur gelten in Kombination mit flexiblen Schläuchen.
Bei dem Heizen mit "Kühldecken" kann nur der Strahlungsanteil betrachtet werden.
Bei der Auslegung eines Kühldeckensystems wird wegen der Vergleichbarkeit der Ergebnisse die Verwendung der
Normkühlleistungen (Çw,c,a) nach DIN EN 14240 NICHT empfohlen. Es sollte mit der spezifischen, auf die belegbare
Deckenplattenfläche (Çw,c,p) bezogenen Kühlleistung gerechnet werden, die sich auf die aktive Fläche eines Kühldeckensystems beziehen.
Nur so kann durch den möglichen Deckenbelegungsgrad die erreichbare Kühlleistung einfach ermittelt werden und mit der
planerisch geforderten Kühlleistung pro m2 -Bodenfläche verglichen werden.

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts.

Ausschreibungstext
Deckenkühlelemente zur einfachen Kombination mit bauseitigen Metalldeckenplatten in allen marktgängigen Ausführungen. Die Deckenkühlelemente bestehen aus einem Kupferrohrmäander, der mittels speziellen Wärmeleitblechen auf dem Trägerblech verbunden ist. Um die höchste Qualität bei der Wärmeleitung zu erreichen, erfolgt diese Verbindung mittels einer patentierten WLT®Technik. Das Trägerblech ist mit einem Hochleistungsklebeband zur einfachen und werkzeuglosen Verbindung mit der bauseitigen Deckenplatte ausgestattet. Durch die vollflächige Verklebung wird ein optimaler Wärmeübergang über die Kontaktfläche dauerhaft gesichert. Die Trägerbleche sind den vorgesehenen Deckenplattenabmessungen angepasst. Optimierte Kühlleistungen durch Anpassung der Mäanderanzahl und Mäanderteilung möglich. Die Mäander werden, in Abhängigkeit von den bauseitigen Metalldeckenplatten, in verschiedenen Anschlussvarianten ausgeführt. Die Rohrenden der Deckenkühlelemente sind zur Kühlelementinnenseite gebogen, um geringe Einbauhöhen zu realisieren. Verbindungen untereinander und zu den Hauptverrohrungsleitungen erfolgen vorzugsweise mit flexiblen Schläuchen. In Abhängigkeit von den maximal gewünschten Druckverlusten und dem Deckenaufbau können mehrere Deckenkühlelemente zu einem Kühlkreis zusammengeschaltet werden.

Besondere Merkmale

Einfache nicht sichtbare Integration in allen handelsüblichen Metalldecken möglich
Werkzeuglose Montage durch Hochleistungsklebeband
Hohe Leistungssicherheit durch dauerhafte Verbindung zur Deckenplatte
Die Deckenkühlelemente ermöglichen durch unterschiedliche Mäander- und Anschlussvarianten eine ideale Anbindung sowie flachen Aufbau vor Ort
Leistungsanpassung durch unterschiedliche Mäanderteilungen möglich
Ausschnitte für Integration von z.B. Einbauten möglich

Materialien und Oberflächen

Hochleistungsklebeband
Oberfläche ähnlich RAL9005
Trägerblech aus Aluminium (AlMg3)
Wärmeleitschienen aus Aluminium (AlMg3)
Rohrmäander aus Kupfer (Cu)

Ausführung

Mäandervariante
G: gerade Mäanderanzahl
GP: gerade Mäanderanzahl, erhöhte
Leistung (Deckenplattenbreiten ab 500mm)
UL: ungerade Mäanderanzahl, links
UR: ungerade Mäanderanzahl, rechts
UE: ungerade Mäanderanzahl, einseitig (für abklappbare
Deckenplatten)
Anschluss
180: Wasseranschluß 180°
90: Wasseranschluß 90°

Technische Daten

Länge: 600 mm - 1800 mm (Maß der Deckenplatte)
Zwischenmaßreihe in Schritten von 50 mm möglich
Breite: 300, 400, 500, 600, 625 mm (Maß der Deckenplatte)
Höhe: 50 mm
Kühlleistung DIN EN 14240 (t 8 K): bis 87 W/m2
Kühlleistung (t 10 K): bis 110 W/m2
Heizleistung (t 15 K): bis 118 W/m2
Heizleistung (t 30 K): bis 246 W/m2
Maximaler Betriebsdruck wasserseitig: 20 bar (Begrenzung in Kombination mit flexiblen Schläuche, 6 bar)
Maximale Betriebstemperatur wasserseitig: 75 °C (in Kombination mit flexiblen Schläuchen, 50 °C)

2 Mäandervariante
G gerade Mäanderanzahl
GP gerade Mäanderanzahl, erhöhte Leistung
(Deckenplattenbreiten ab 500 mm)
UL ungerade Mäanderanzahl, links
UR ungerade Mäanderanzahl, rechts
UE ungerade Mäanderanzahl, einseitig (für abklappbare
Deckenplatten)

3 Anschluss
90 Wasseranschluss 90°
180 Wasseranschluss 180°

4 Deckenplattenlänge [mm]
600 3 1800
Deckenkühlelemente können den Deckenplattenlängen in 50
mm-Schritten angepasst werden

5 Deckenplattenbreite [mm]
300, 400, 500, 600, 625

Downloads

Produktinfos

Grundlagen-Definitionen.pdf

1,1 MB pdf
Produktdatenblatt WK-D-PP

WK-D-PP_PD_2023_08_15_DE_de 670 KB pdf

Betriebsanleitungen

Montageanleitung Kühldecken - WK-D-PP

WK-D-PP_IM_CD10026_V2_2024_04_DE_de Montageanleitung 73 MB pdf
